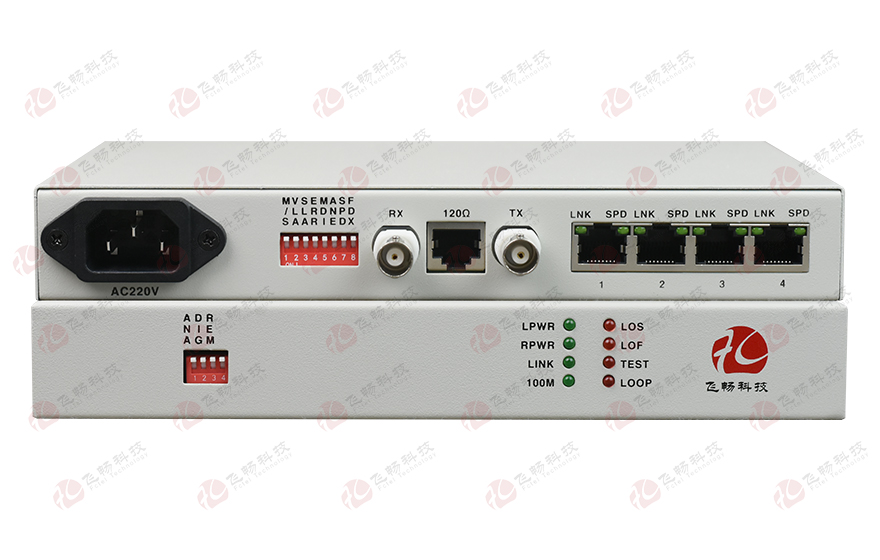

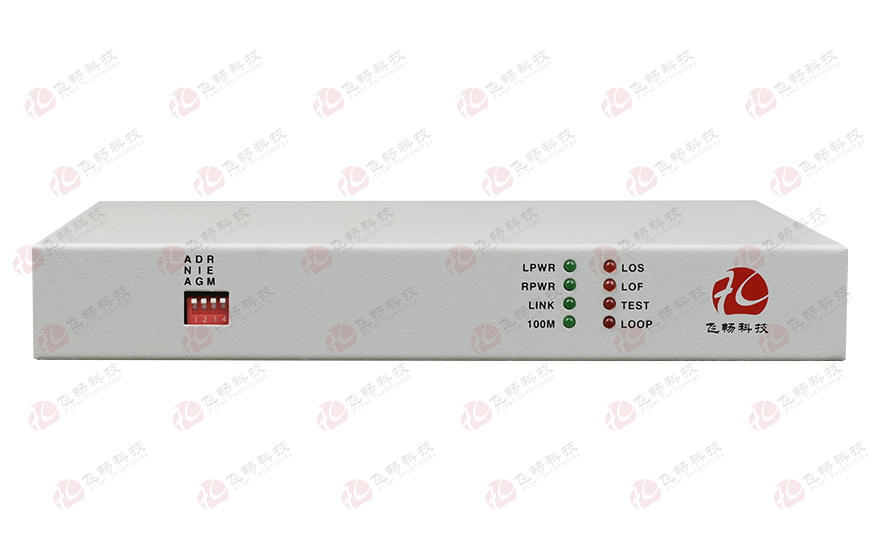

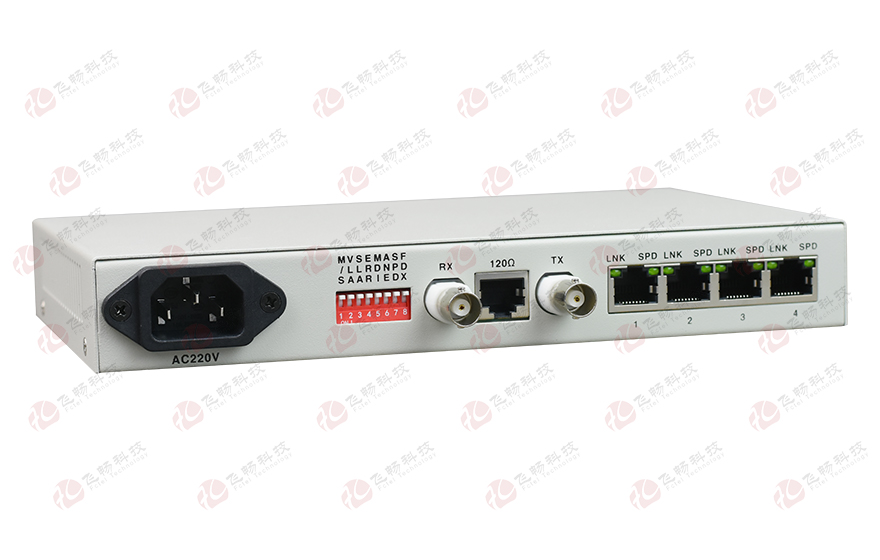

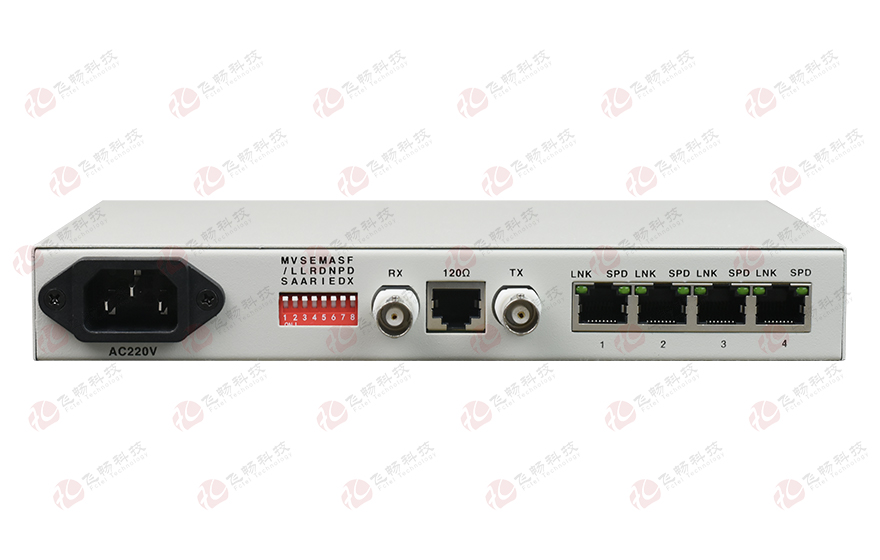

成幀E1-4ETH邏輯隔離協議轉換器

型號：FCC-E1fF4次留言

描述：1路成幀E1轉4路百兆以太網協議轉換器帶E1 環回檢測功能。

產品描述
       本協議轉換器(接口轉換器)采用大規模FPGA設計， ITU-T G.703標準非成幀E1接口與4個10/100base-T以太網接口轉換，10/100base-T通道將其傳送到交換機、HUB、路由器、網橋或其他設備上。并能通過光端機等傳輸設備進行傳輸，聯網后可組成不同網段。本設備是一種高性能、自適應式遠程以太網橋。它體積小、成本低，很適宜對成本敏感的橋接應用，或作為比特流基礎結構上的局域網延伸器或分段器?？勺詣硬婚g斷地學習與其相連的局域網上的MAC地址，并將目的地址作為另一局域網的幀轉發。對TCP/IP協議透明，為網絡中不同接口設備之間的通信提供安全、無縫的連接。
       可以提供桌面式/19 英寸  1U 機架式/4U 機框插卡式   三種產品樣式，支持SNMP網管。
功能特點
◆ 基于自主知識產權的集成電路；
◆ E1可以支持任意時隙的設置 速率從64K-2048K可調；
◆ 設備可以實現對遠端設備的監視與控制，網管數據不占用用戶業務時隙不用設置成成幀模式，節省用戶E1帶寬；
◆ 可以檢測到E1有沒有環回，并在環回時不往以太網口發送源MAC地址與目的MAC地址相同的包，防止交換機死機；
◆ 可以在E1信號丟失或幀失步時能檢測出是對端設備關機或時E1線路故障；
◆ 有E1故障轉移功能，可以設置E1線路故障時不往以太網接口發LINK信號；
◆ 以太網支持超長包，最大包長度支持到1916字節(包括CRC32的4個字節)；
◆ 4路10M/100M以太網接口可以相互隔離，實現獨立通信；
◆ 每路以太網口支持10/100M全/半雙工完全自適應AUTO-MDIX（交叉線和直連線自適應）并可以設置各種模式；
◆ 提供2種時鐘方式：E1主時鐘，E1線路時鐘；
◆ 提供3種環回功能：E1本端自環(ANA)以太網本端自環(DIG)，命令對端以太網自環(REM)；
◆ 有偽隨機碼測試功能（PATT），便于線路開通，可以當一個的E1誤碼儀來用；
◆ 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；
◆ 內部有以太網數據監控自動復位功能，不會死機；
◆ 以太網接口提供接收和發送幀計數器、接收錯誤幀計數器。E1接口提供接收錯誤幀計數器；
◆ 實現本端設備與對端設備的電壓與溫度的監視，并可設置溫度告警的閥值；
◆ 機架式設備網管接口采用SNMP；
◆ 可以組成以太網E1網橋(A)－－-E1光纖Modem(B)－－-以太網光纖Modem(C)的拓撲結構。
技術參數
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ E1 接口
   設備接口：設備接口符合G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 電氣和機械特性
   系統電源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外觀結構:    216（寬）X140（深）X31（高）mm迷你型
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時

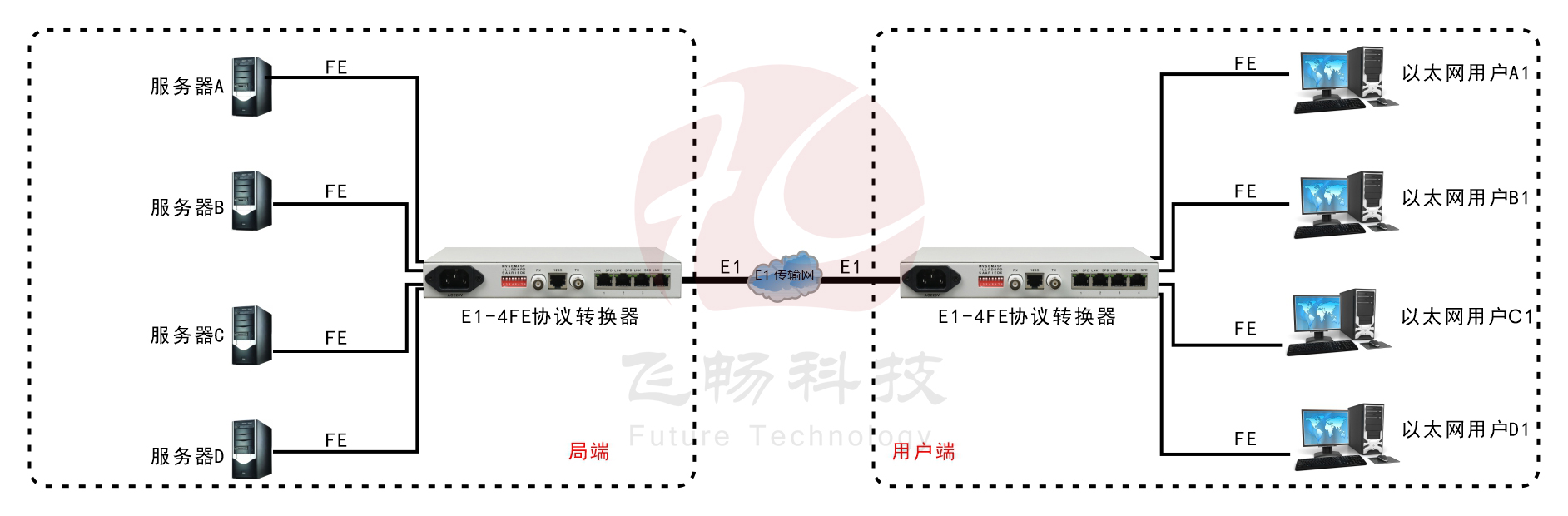

應用方案

成幀E1-4ETH邏輯隔離協議轉換器

當設備設置成邏輯隔離時，可實現A－－A1，B－－B1，C－－C1，D－－D1之間的相互獨立通信。

產品尺寸
