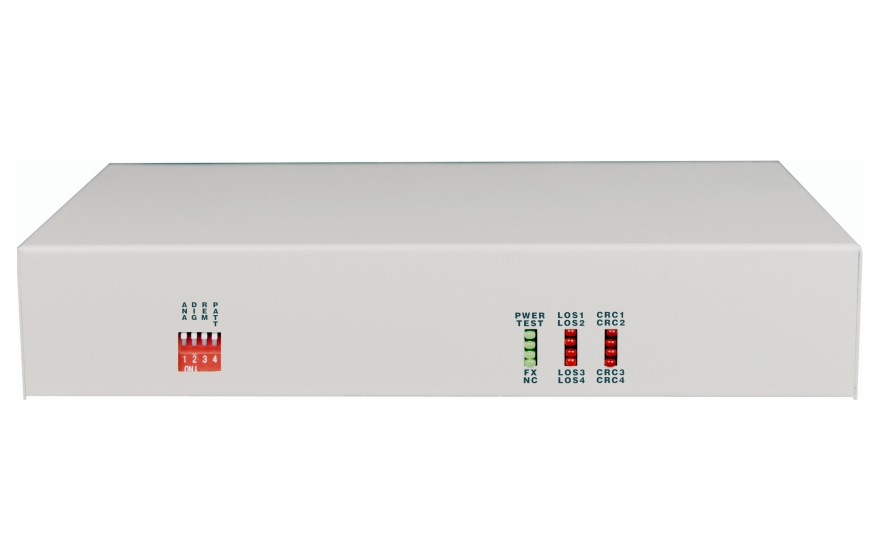

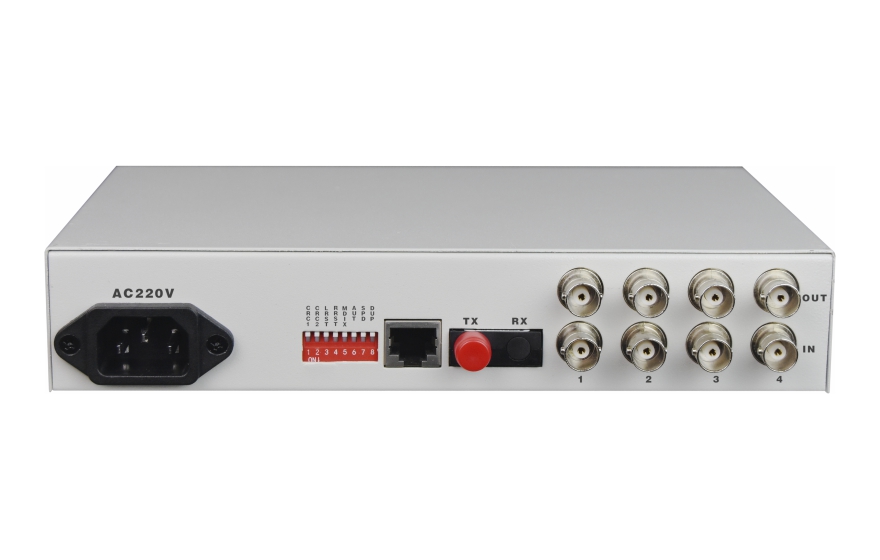

4E1轉1路光以太協議轉換器

型號：FCCM-E4次留言

描述：4路E1轉1路百兆光以太網協議轉換器

產品描述
       4E1（75/120歐）轉光以太網接口轉換器采用反向復用技術，將多條E1電路捆綁起來用于傳輸１路100base-FX的以太網數據，實現了1-4路E1通道至以太網接口之間的相互轉換，實現E1信道與以太網的互連。以太網封裝采用GFP封裝，支持LCAS和LAPS。
       本設備支持1至16路E1（75/120歐）信道的靈活配置，能自動檢測E1的數量并選擇可用的E1，并且允許E1電路之間存在一定的傳輸時延差。單路線路速率是1984Kbit/s，4路帶寬可達7936Kbit/s。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 實現以太網數據在1~4條E1電路中的透明傳輸；
◆ 能實現對本端、遠端設備的復位操作；
◆ 4路E1線路中，任意兩路之間的最大延時差可達220ms；當延時差超過時，將會產生延時差超限告警，同時業務中斷；
◆ 以太網接口100base-FX支持VLAN協議；
◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；
◆ 單路E1線路速率是1984Kbit/s，4路帶寬可達7872Kbit/s；
◆ 可選本地定時和跟蹤E1線路定時模式，E1線路定時源可以根據信號質量自動切換。如系統的E1 線路定時源為第一路E1；
◆ 符合ITU-T標準協議，GFP-F 封裝建議G.7041，VCAT 虛級聯和LCAS鏈路容量調整方法建議G.7042，Ethernet到nxE1 映射建議G.7043，Ethernet 至單E1映射建議G.8040；
◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令時隙的使用；
◆ E1接口模塊含有內置的時鐘恢復電路和HDB3編解碼電路；
◆ 設備工作中支持E1信道的熱插拔，并自動檢測有效的E1信道，中間不會中斷數據傳輸；
◆ 支持1至4路E1的靈活配置，在復位時自動檢測E1的數量和時延并選擇可用的E1；
◆ 可以組成以太網E1網橋(A)－－-光以太網E1網橋(B)－－-以太網光纖收發器(C)的拓撲結構，能在A端管理到B點與C點。
技術參數
◆ 光纖部分
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ E1 接口
   設備接口：設備接口符合G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 電氣和機械特性
   系統電源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外觀結構:    216（寬）X140（深）X31（高）mm迷你型
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時
