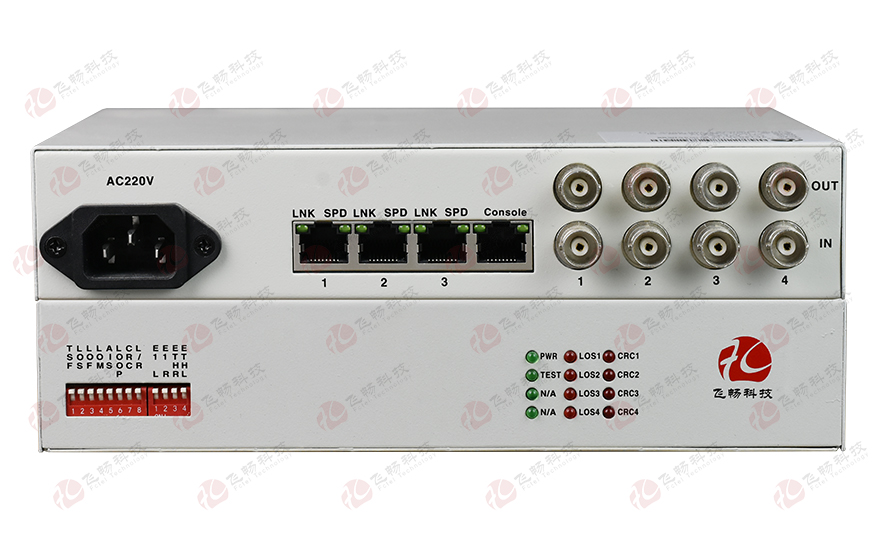

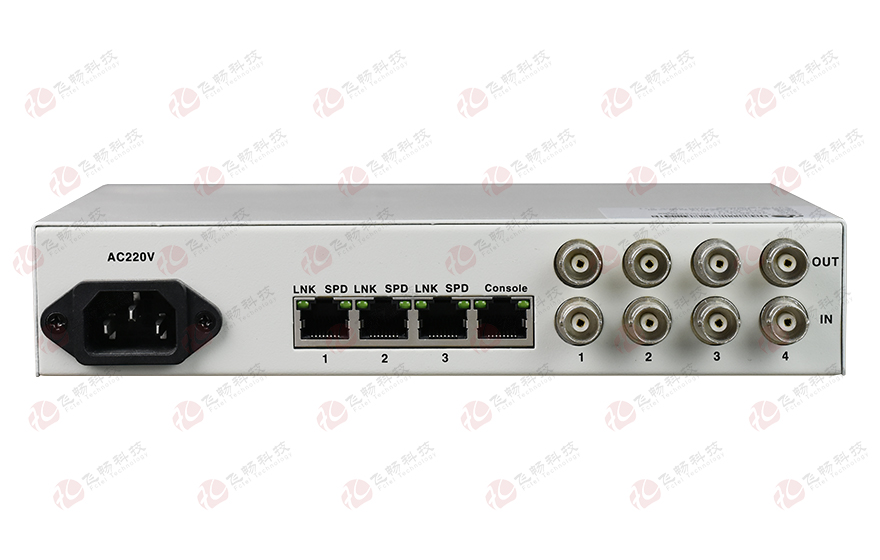

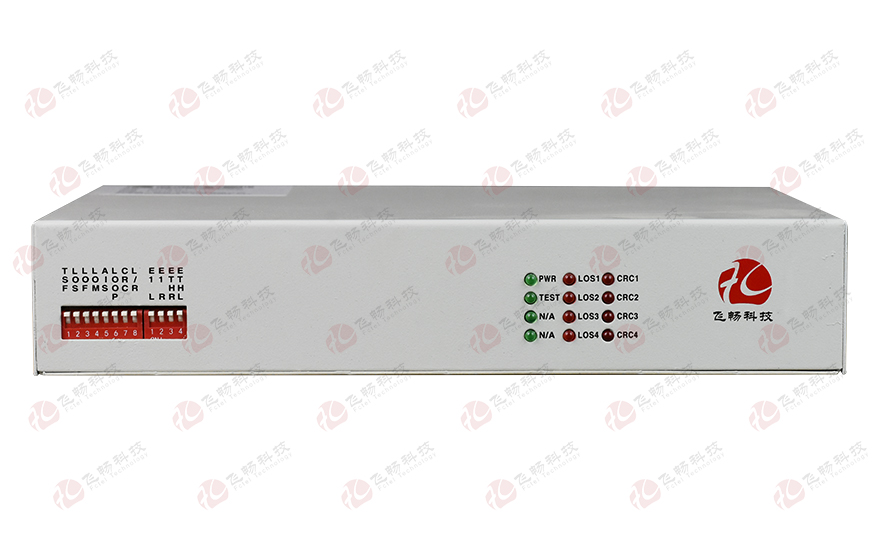

4E1轉3FE+1路console網管（桌面式） 協議轉換器

型號：FCC-E4F3C1次留言

描述：4個E1接口，3個以太網接口，1個console網管；實現4E1轉3路以太網+1路console接口的轉換，帶寬8.192M，自適應，支持VLAN，桌面式，－48V或AC220V電源（可選）。

產品描述
       本系列設備采用大規模FPGA設計，采用反向復用技術，將多條E1電路捆綁起來用于傳輸3路10/100base的以太網數據和1路Console網管，實現了1～4路E1通道至以太網光接口之間的相互轉換。此設備能把E1通道收發的信號點對點傳輸?shù)揭蕴W(wǎng)光接口，實現E1信道與以太網光接口的互連，與一般的遠程網橋不同的是，此設備支持1至4路E1信道的靈活配置，能自動檢測E1的數量并選擇可用的E1，并且允許E1電路之間存在一定的傳輸時延差。
       此設備提供4路E1（75歐，也可選120歐）接口和3路以太接口和1路console網管，整機工作穩定可靠，功耗低，集成度高，體積小。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 實現以太網數據在1～4條E1電路中的透明傳輸；
◆ 能實現對本端、遠端設備的復位操作；
◆ 以太網接口100base-FX，支持VLAN協議；
◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；
◆ 單路E1線路速率是1984Kbit/s，4路E1帶寬可達7936Kbit/s；
◆ 支持以太網工作模式的任意設置；
◆ 可設置CRC告警門限自動對傳輸質量差的線路進行隔離，并且是單方向切斷，當2M支路一個方向誤碼率超出門限時，只切斷該方向，另一方向不受影響；即以太網傳輸?shù)膬蓚€方向可以不對稱；
◆ 允許4路E1 有100ms 的傳輸時延差，當該差值超出允許的范圍時，系統可以自動停止在時延過大的E1上發送數據；
◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令時隙的使用；
◆ E1接口模塊含有內置的時鐘恢復電路和HDB3編解碼電路；
◆ 提供Console管理接口，便于安裝開通；
◆ 具備在本端查看顯示遠端設備工作狀態功能；
◆ 設備工作中支持E1信道的熱插拔，并自動檢測有效的E1信道，中間不會中斷數據傳輸；
◆ 支持1至4路E1的靈活配置，在復位時自動檢測E1的數量和時延并選擇可用的E1。
技術參數
◆ E1 接口
設備接口： 設備接口符合G.703建議
速   率：    2048Kb/s±50ppm
阻   抗：    非平衡式 75/平衡式 120
非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
抖動特性：  滿足G.742、G.823建議
輸入口允許衰減：0～6dBm
◆ 以太網接口
協    議：    符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：    10/100M自適應，全/半雙工完全自適應
MAC地址表： 可以學習4096個MAC地址
物理接口：  RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 電氣和機械特性
系統電源：     AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外觀結構:       (長×寬×高)  216*138*41mm 桌面式
◆ 環境指標
工作溫度： -10℃—+60℃
儲存溫度： -40℃—+85℃
工作濕度： 0%—95%（無凝結）
MTBF： ＞100000小時
應用方案

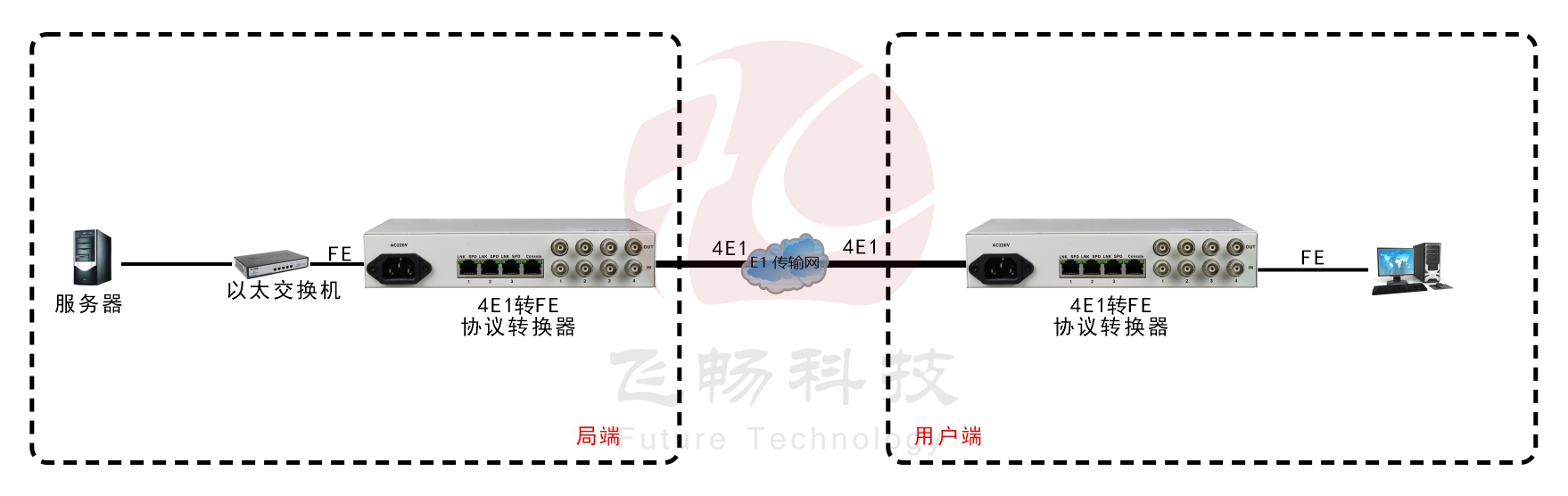

4E1轉3FE+1路console網管（桌面式） 協議轉換器 應用方案
