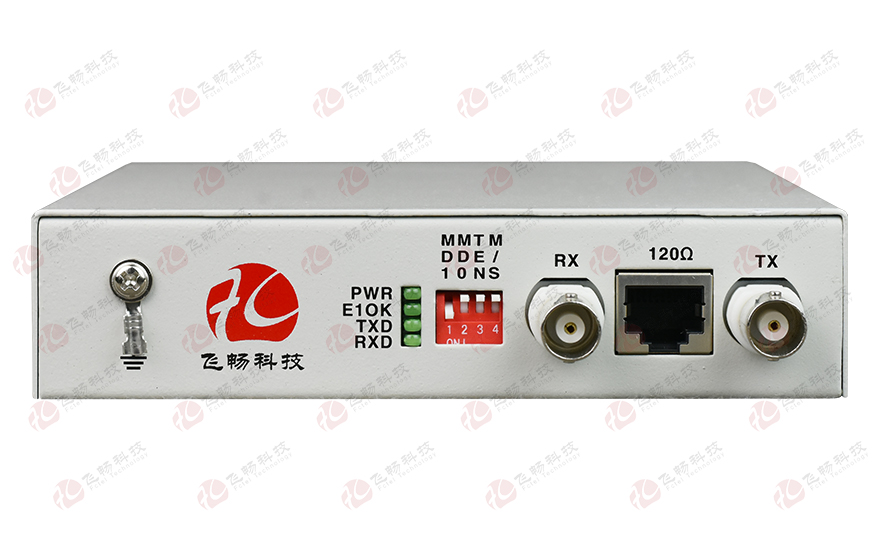

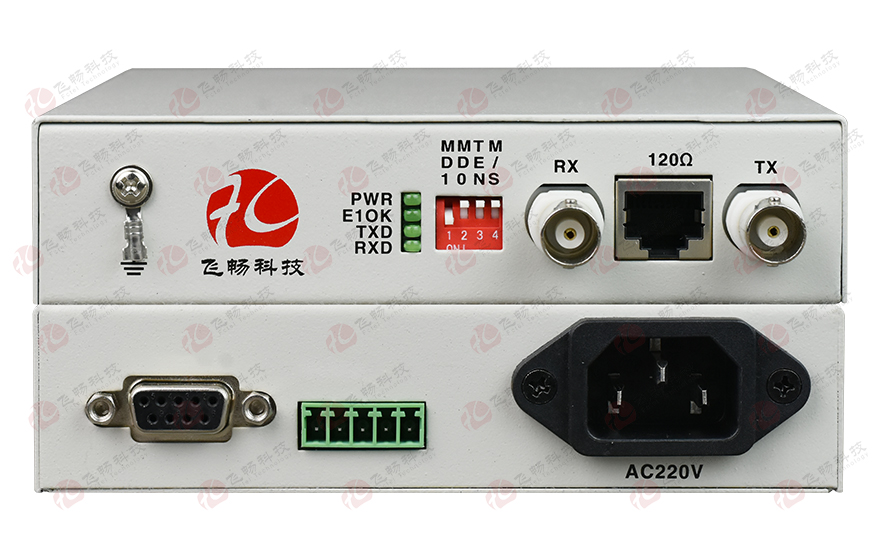

E1-RS232/422/485協議轉換器

型號:FCC-E1D1/R1/Q1留言

描述:E1轉1路RS232/422/485協議轉換器同時提供三種接口,成對使用串口速率最高可以到512kbps

產品描述

        本系列設備采用大規模FPGA設計,提供1個E1接口和1個RS485串行接口提供1路RS485在E1接口傳輸,該產品突破了傳統串行接口通訊距離與通訊速率的矛盾,同時,也解決了電磁干擾、地環干擾和雷電破壞的難題,大大提高了數據通訊的可靠性、安全性和保密性,可廣泛用于各種工業控制、過程控制和交通控制等場合,特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。串行口的通信速率可達256KBPS。

功能特點
◆ 基于自主知識產權的集成電路;
◆ 具備自動偵測串口信號波特率的能力;
◆ 可以自動檢測、控制RS-485數據流 不必要用握手信號來控制數據流向;
◆ 自動檢測設備收無光時是對端設備斷電,或是E1斷線,并在LED上指示;
◆ 串行口接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 標準;
◆ E1口同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗,不用再作設置;
◆ 機架式設備網管接口采用SNMP;
◆ 串行數通道可以傳輸異步從300-256Kbps波特率自適應的串口數據;
◆ 串行數據在E1中復用支持ITU-T R.111 躍變編碼模式;
◆ 可以組成E1串口轉換器(A)---E1光纖Modem(B)---光纖串口 Modem(C)的拓?fù)浣Y(jié)構。
技術參數
◆ E1 接口
   設備接口:設備接口符合G.703建議
   速   率: 2048Kb/s±50ppm
   碼   型: HDB3
   阻   抗: 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器,可適配75-2/3同軸電纜
   抖動特性: 滿足G.742、G.823建議
   輸入口允許衰減:0~6dBm
◆ 串行數據接口
   數據接口:RS-232/RS-485/RS-422
   數據標準:EIA RS232 RS485 RS422
   速率:     110bps-115.200Kbps

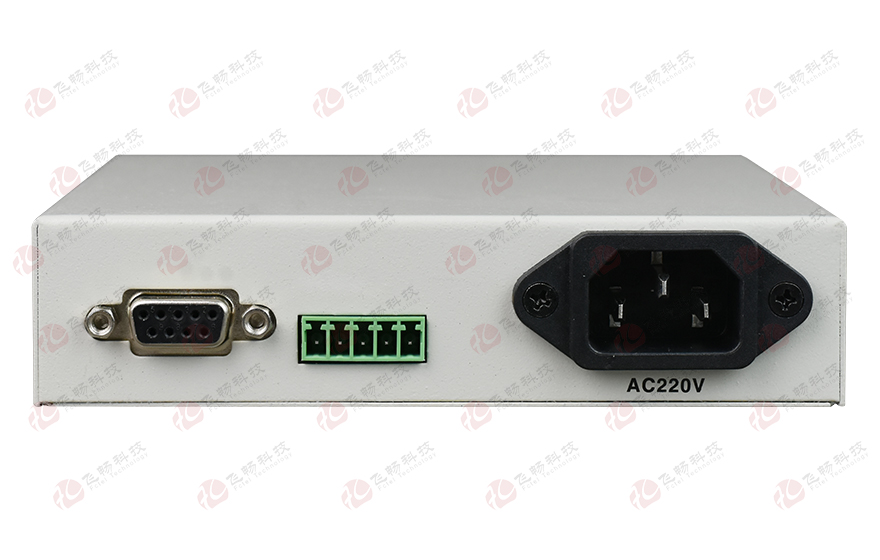

   物理接口: 接線端子+DB9
◆ 電氣和機械特性
   系統電源:  AC180V ~ 260V;DC –48V;DC +24V
   功耗:         ≤10W
   外觀結構:    136(寬)X131(深)X31(高)mm 桌面型
◆ 環境指標
   工作溫度:-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度:-40℃—+85℃
   工作濕度:0%—95%(無凝結)
   MTBF:    >100000小時
應用方案

應用方案圖例一

E1-RS232/422/485協議轉換器

方案說明
設備可以通過一條E1通道傳輸1路串行數據,串行數據在E1中采用ITU-T R.111躍變編碼模式,波特率可以為300-512K。

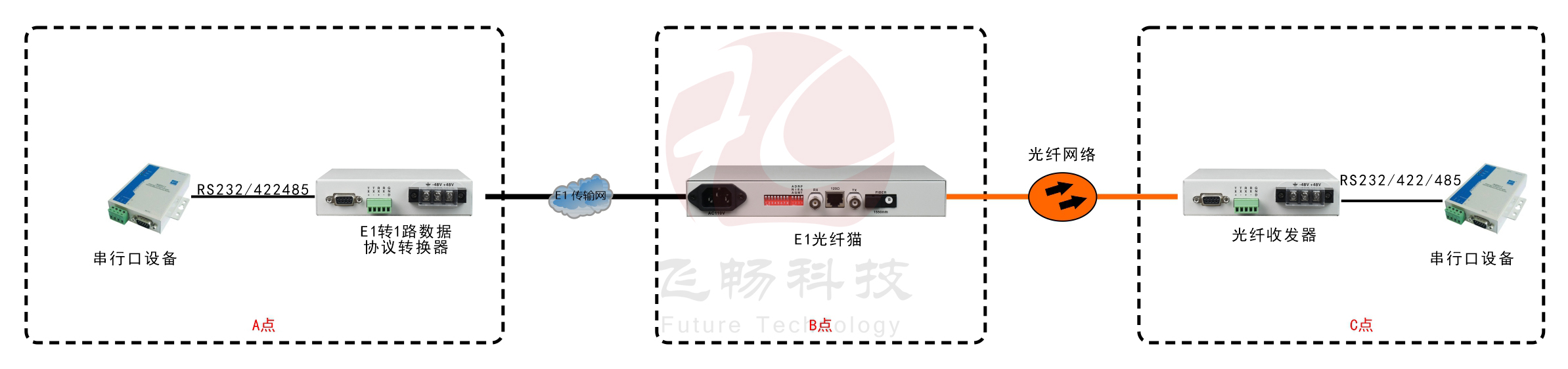

應用方案圖例二

E1-RS232/422/485協議轉換器

方案說明
A點串行數據接口通過一條E1通道傳輸B點為E1光纖ModemC點為串口光纖Modem串行數據在通道中采用ITU-T R.111躍變編碼模式,波特率可以為512KBPS。
