4路視頻+4路千兆網絡+開關量+串口+電話光端機 專用光端機

型號：FCP-V4G4O8K8D8M次留言

描述：設備提供1-4路視頻；1-16路開關量接口/1-8路RS232-422-485接口；4路千兆以太網接口（共享1000M帶寬），1個光纖接口。

產品描述
       本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點多業務光傳輸設備。此款產品提供4路視頻；1-16路開關量接口/1-8路RS232-422-485接口；4路千兆以太網接口（共享1000M帶寬），通過一根光纖傳輸；1個光接口；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。
功能特點
◆ 采用鋁合金陽極氧化外殼，IP40防護等級；
◆ 基于自主知識產權的集成電路，光纖線路總帶寬為1.5G；
◆ 光口無中繼傳輸距離可達2～120公里；
◆ 視頻接口支持PAL/NTSC/SECAM全制式兼容，演播級傳輸質量；
◆ 4路百兆以太網為10/100/1000M，全/半雙工完全自適應每路以太網口支持Auto-MDIX(交叉/直連線自適應)；
◆ 百兆以太網支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，可支持最大包長10240的巨幀以太包；
◆ 1-8路語音接入，支持支持來電顯示功能/反極性計費/傳真功能；語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連；
◆ 可以接入1-16路開關量或1-8路RS232/422/485串行接口；
◆ 可以插入4U 17槽集中式機框，可以支持SNMP網管；
◆ 各類接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 標準。
技術參數
◆ 光纖部份
光口：1
光口速率：1.5G
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 視頻接口
視頻帶寬：    5Hz ～10MHz
信號電平：     1Vp-p(典型值)
采樣頻率： 16.4M
信號阻抗： 75Ω
物理接口：     BNC(PAL、NTSC、SECAM制式兼容)
微分增益（DG）： ＜1.3% (典型值)
微分相位（DP）： ＜1.3% (典型值)
信噪比（SNR）：   ＞63dB(加權)
◆ 10/100/1000M以太網接口
協    議：符合IEEE 802.3az，IEEE 802.1Q(VLAN)
速    率：10/100/1000M自適應，全/半雙工完全自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ FXS 用戶電話接口
振鈴電壓：       75V
振鈴頻率：    25Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：        20dB
◆ FXO 中繼接口
振鈴檢測電壓：35V
振鈴檢測頻率：17Hz-60Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：        20 dB
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(對應TX+) B(對應TX-) Ground
RS-232: RXD TXD Signal Ground
◆ 開關量接口
輸出接口類型：   信號繼電器干接點輸出
響應時間：       信號繼電器干接點輸出:<1.2ms
開關信號：       信號繼電器干接點輸出36VDC/0.5A
最大開關頻率：   50HZ
◆ 電氣和機械特征
系統電源： DC+5V
功耗： ≤10W
外觀結構：185(長)X1400(寬)X45(高)mm 1U高度
重量：  1.3Kg/臺
◆ 環境指標
工作溫度：-10℃—+60℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時
應用方案

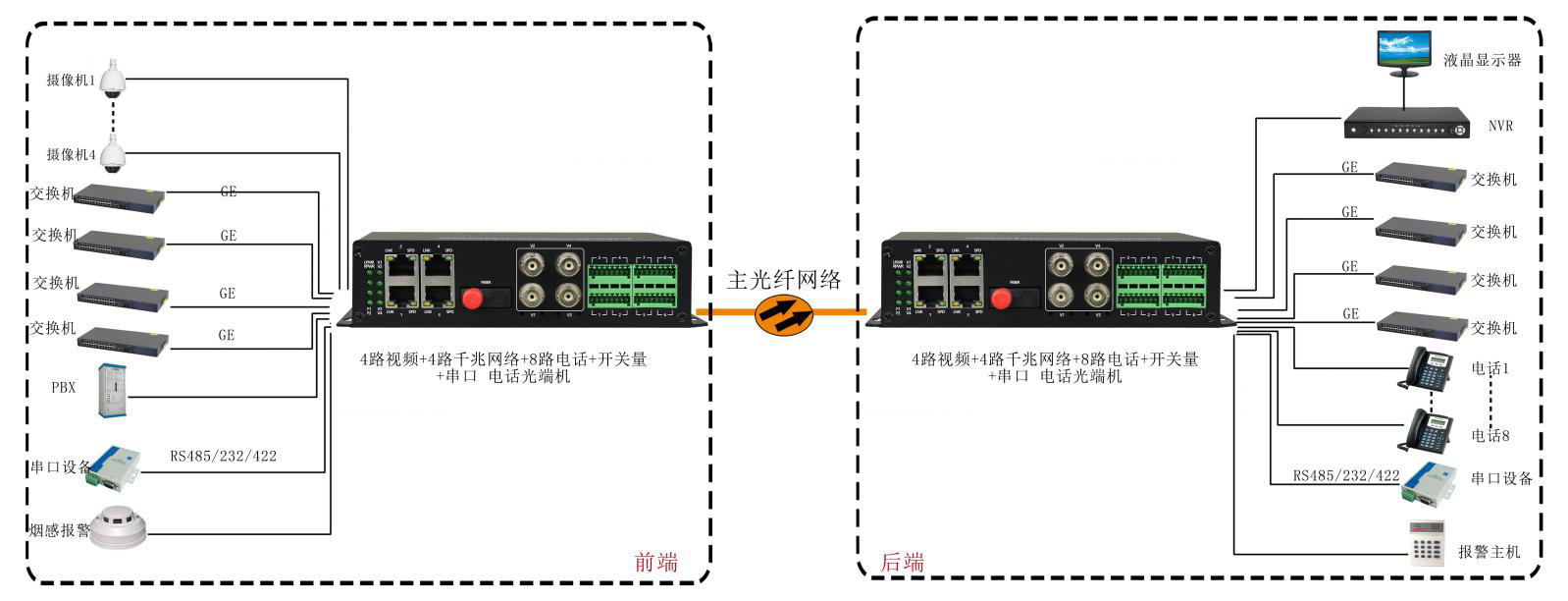

4路視頻+4路千兆網絡+4路電話+開關量+串口+電話光端機 武警光端機 應用方案圖
產品尺寸
