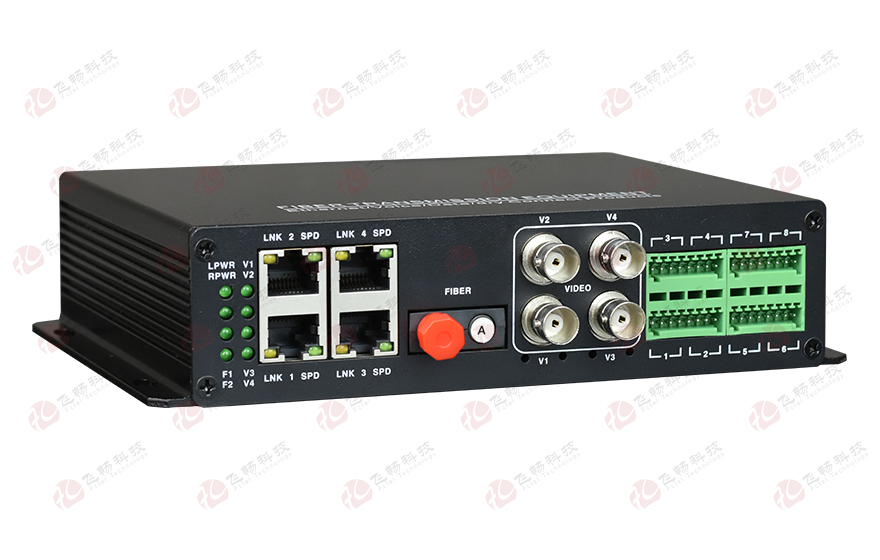

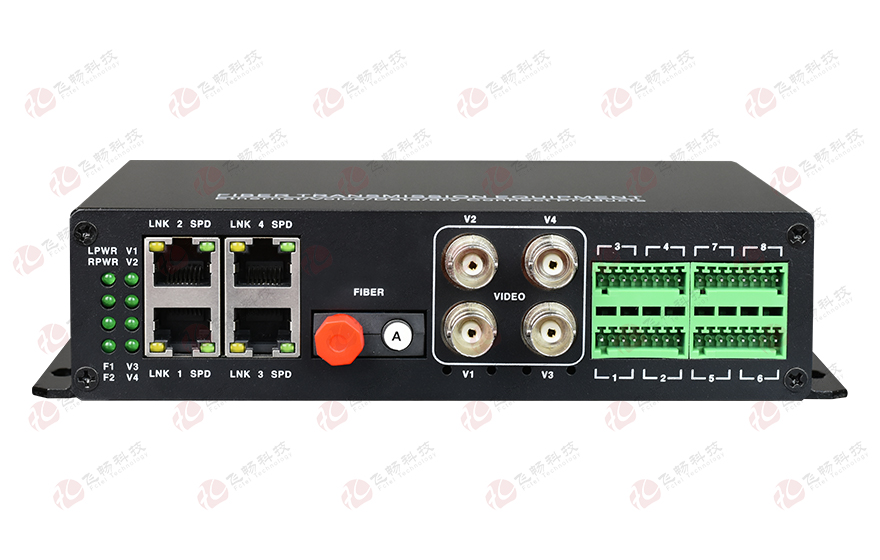

4路百電(物理隔離)+開關量+串口+電話光端機 專用光端機

型號：FCP-F4pD8次留言

描述：設備提供1-16路開關量接口/1-8路RS232-422-485接口，4路百兆以太網，1個光纖接口；在1光纖上同時傳送1-16路開關量接口/1-8路RS232-422-485接口；4路百兆以太網（物理隔離）。

產品描述
       本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點多業務光傳輸設備。此款產品提供，1-16路開關量接口/1-8路RS232-422-485接口；4路百兆以太網接口，4路百兆以太網每個以太網電口都有自己獨立的百兆帶寬，所有4路以太網總帶寬為400M，通過一根光纖傳輸完全獨立，物理隔離，通過一根光纖傳輸；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。
功能特點
◆ 采用鋁合金陽極氧化外殼，IP40防護等級；
◆ 基于自主知識產權的集成電路，光纖線路總帶寬為1.5G；
◆ 光口無中繼傳輸距離可達2～120公里；
◆ 4路百兆以太網接口工作在100M全雙工模式每個以太網電口都有自己獨立的百兆帶寬物理隔離；
◆ 百兆以太網支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，可支持最大包長10240的巨幀以太包；
◆ 可以接入1-16路開關量或1-8路RS232/422/485串行接口；

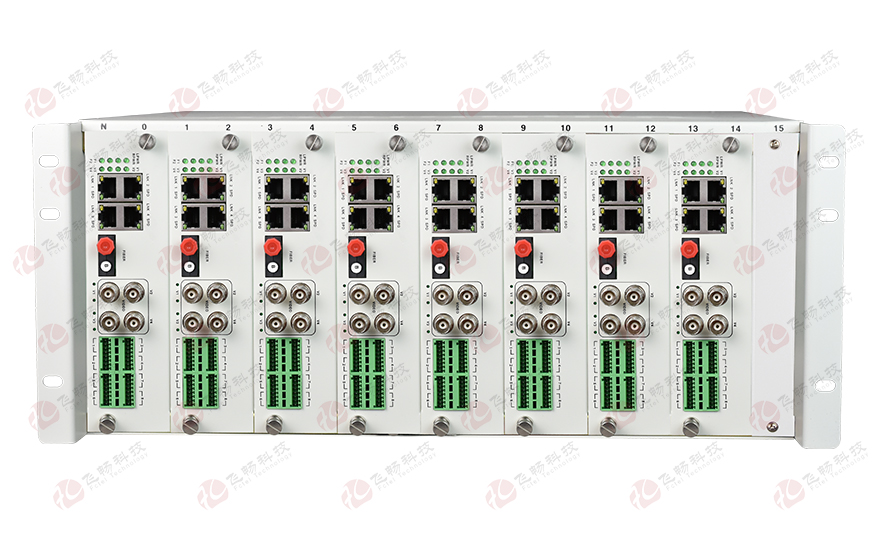

◆ 可以插入4U 17槽集中式機框，可以支持SNMP網管；
◆ 各類接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 標準。
技術參數
◆ 光纖部份
光口：1
光口速率：1.5G
光纖：?jiǎn)卫w/雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 10/100M以太網接口
協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：10/100M自適應，全/半雙工完全自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-      RS-485 2 wires: A(對應TX+) B(對應TX-) Ground
RS-232: RXD TXD Signal Ground
◆ 開關量接口
輸出接口類型：   信號繼電器干接點輸出
響應時間：       信號繼電器干接點輸出:<1.2ms
開關信號：       信號繼電器干接點輸出36VDC/0.5A
最大開關頻率：   50HZ
◆ 電氣和機械特征

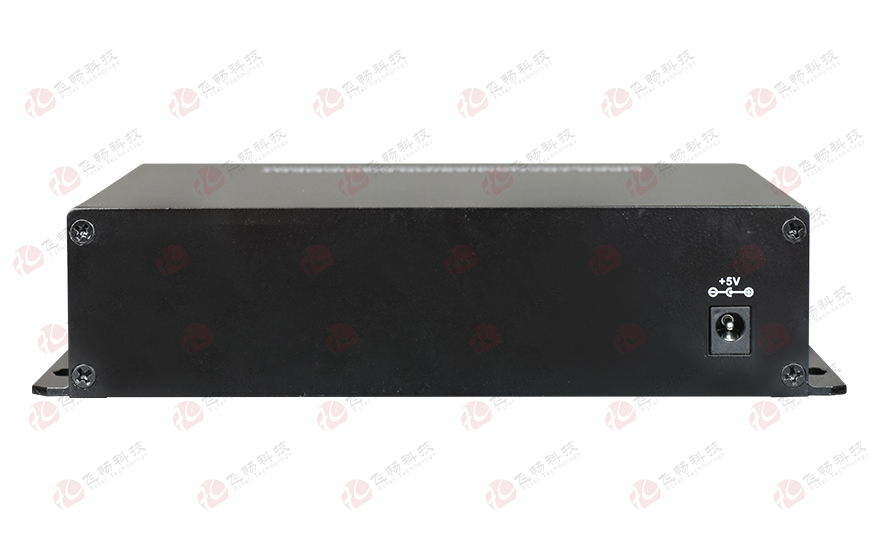

系統電源： DC+5V
功耗： ≤10W
外觀結構：185（長）*140（寬）*44.5(高)mm 桌面式
重量：1.3kg
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時
應用方案

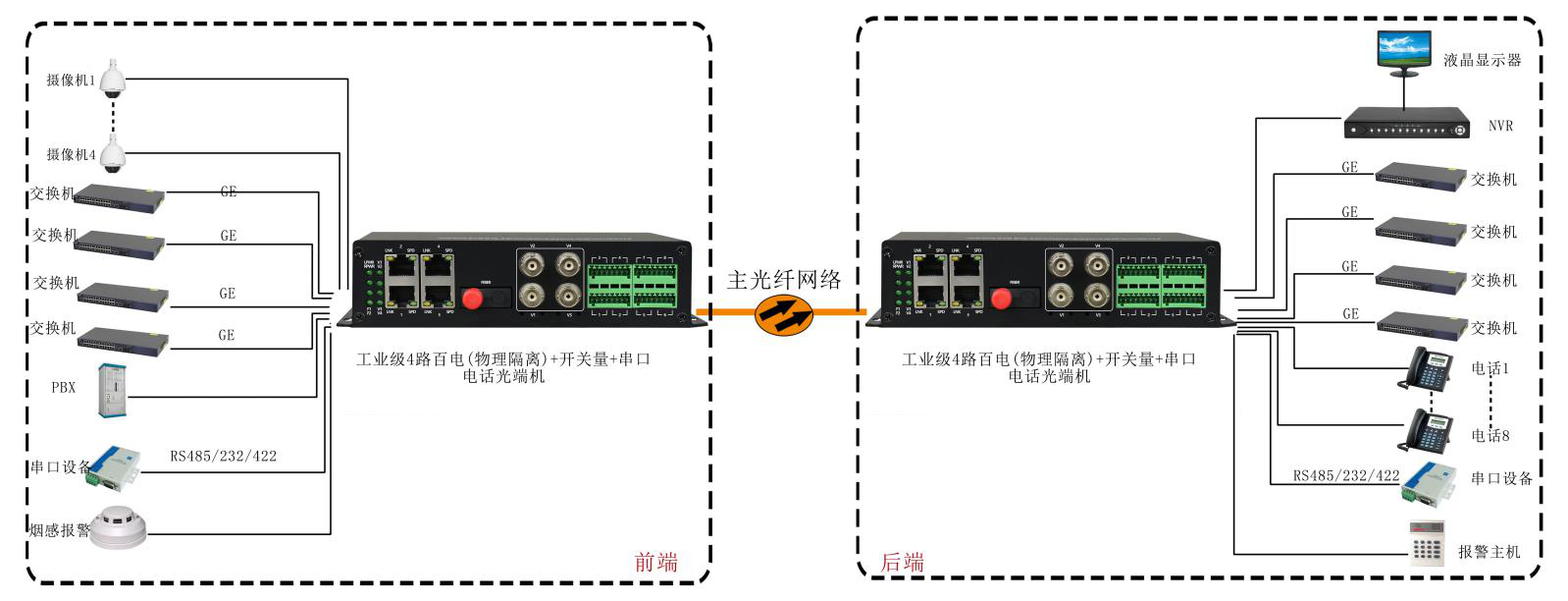

4路百電(物理隔離)+開關量+串口+電話光端機 應用方案圖
