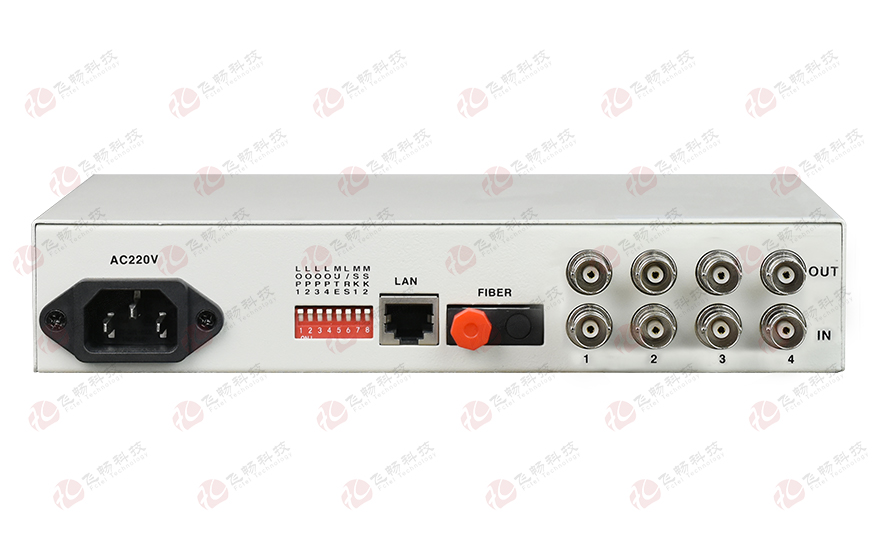

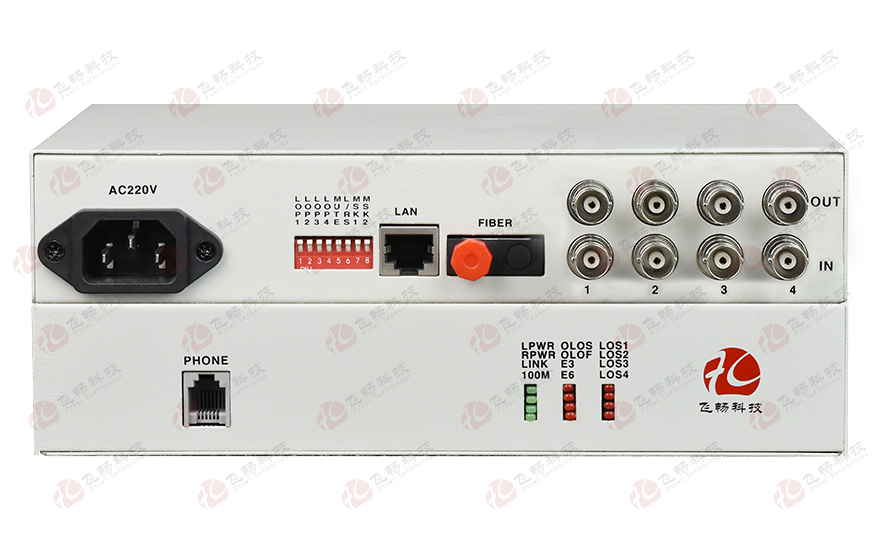

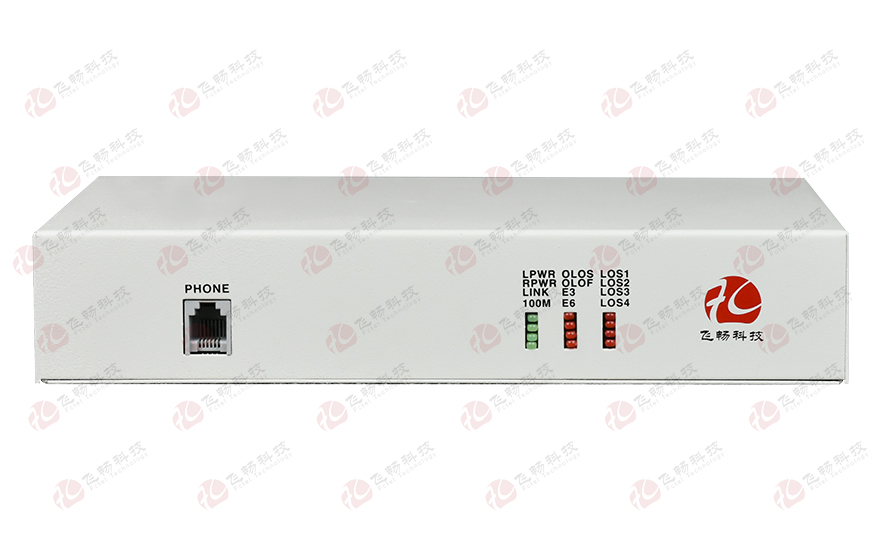

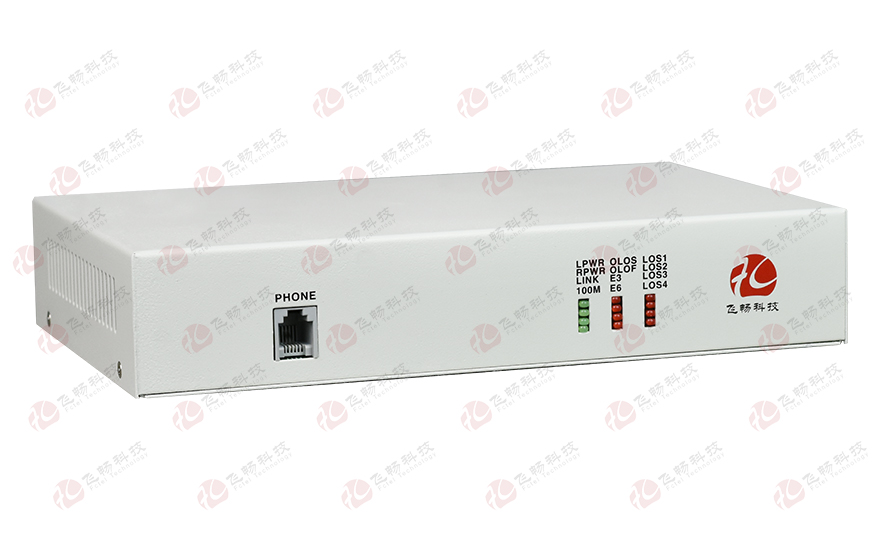

4E1 PDH光端機(桌面式)

型號：FCP-E4m次留言

描述：4E1 PDH桌面式，提供1~4路E1接口，可以帶公務電話(標準電話機接口非電話話柄)。

產品描述
       本系列PDH光端機是本公司研制的PDH光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。提供1~4路E1接口，可選一路數字公務電話，應用十分靈活。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 模塊化寬動態光探測器；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 一路PCM數字公務電話（可選）；
◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；
◆ 具備在本端查看顯示遠端設備工作狀態功能；
◆ 提供命令遠端接口環回功能，便于線路維護；
◆ 無中繼傳輸距離可達2-120公里；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；
◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極。
技術參數
◆ 光纖部分
   光口：1
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ E1 接口
   設備接口：設備接口符合ITU-T G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足ITU-T G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ FXS 公務電話接口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：              20dB
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤10W
   外觀結構:          216（長）X140（寬）X31（高）mm 桌面型 (120Ω阻抗)
   外觀結構:          216（長）X140（寬）X41（高）mm 桌面型 (75Ω阻抗)
◆ 環境指標
   工作溫度：-10℃—+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時

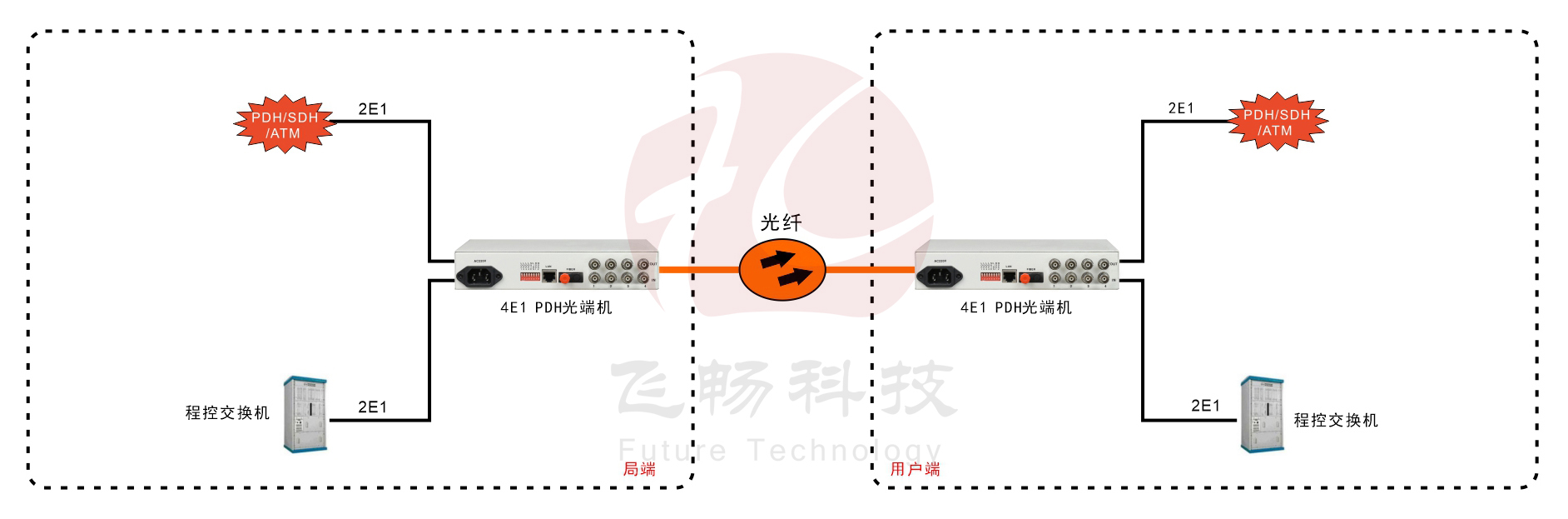

應用方案

4E1 PDH光端機(桌面式)
