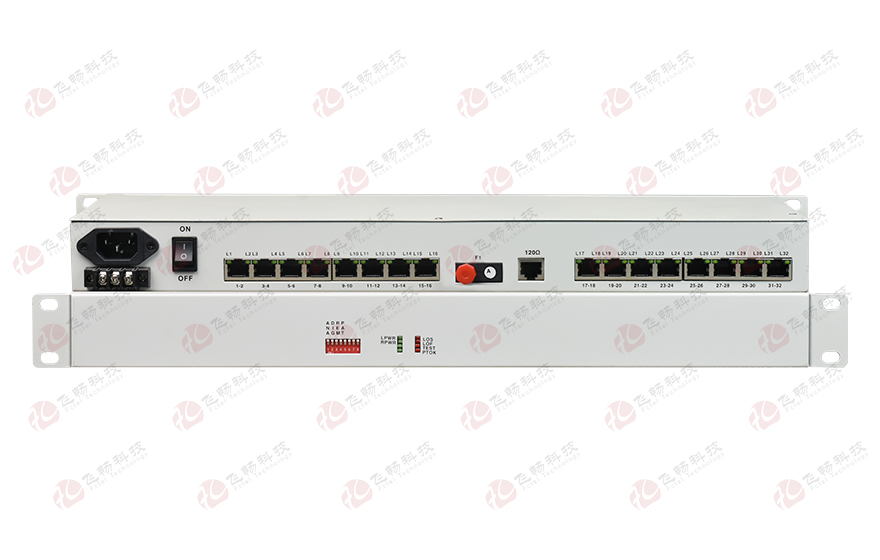

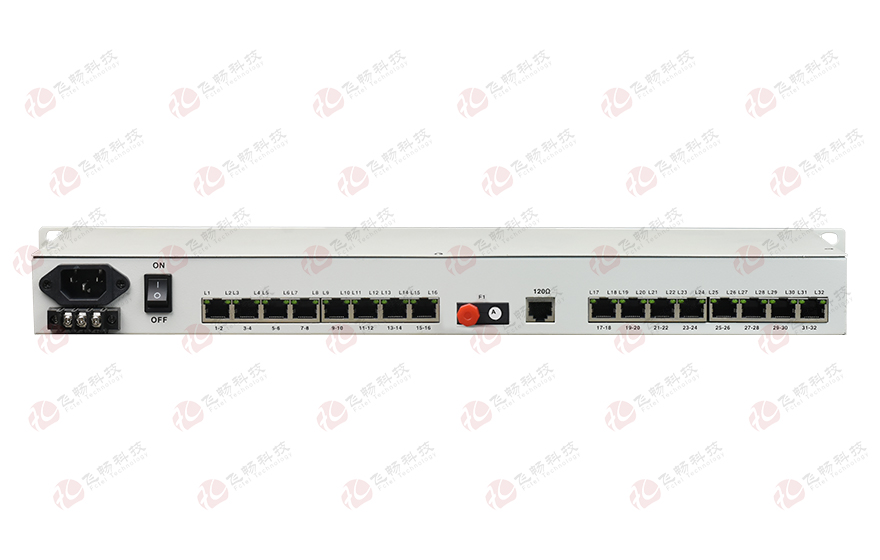

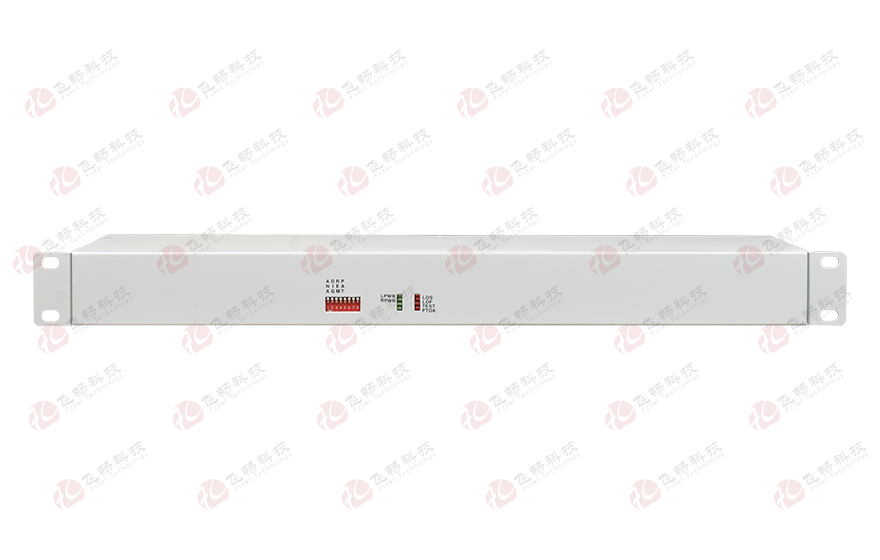

64路單向/32路雙向開關量光端機

型號:FCP-K64留言

描述:純64路開關量光端機接口可以為干節點或電平量,提供1-64路開關量在光纖中傳輸。

產品描述
      1-64路開關量光端機為純開關量(告警量)光端機 提供1-64路開關量在光纖中傳輸,該產品解決了電磁干擾、地環干擾和雷電破壞的難題,提高了數據通訊的可靠性、安全性和保密性,可廣泛用于各種工業控制、過程控制和交通控制等場合,特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
      開關量接口支持干接點與脈沖量的濕接點兩種類型。
功能特點
◆ 基于自主知識產權的集成電路;
 開關量接口支持信號繼電器干接點與支持光MOS繼電器的脈沖量濕接點兩種類型;
 可以配置成1路/2路/4路/16路/32路/64路 單向開關量或1路/2路/4路/8路/16路/32路  雙向開關量模式;
 輸入開關量常開常閉自動檢測,當輸入什么狀態,開關量輸出即為什么狀態,方便工程開通;
 開關量在開機狀態或光纖沒有接入時其它開關狀態穩定,不會出現亂動作狀態;
 每路有開關量開與閉的指示燈;
 開關量接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 標準;
 多種電源方式可選:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等雙電源備份模式。
技術參數
◆ 光纖部分
   光纖:單纖雙纖
   光纖接口:FC/SC/ST/LC(SFP)
   波長:850nm/1310nm 多模;1310nm/1550nm 單模
   無中繼傳輸距離:20~120Km
   典型發射功率:
   單模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍:-28dBm~- 40dBm
◆ 開關量接口(干接點)
   接口類型:         信號繼電器接口
   響應時間:         < 1.2ms
   開關信號輸出:  30VDC/0.5A
   最大開關頻率:  50HZ
◆ 開關量接口(脈沖量/濕接點)
   接口類型:         光MOS繼電器接口
   響應時間:         < 0.5ms
   開關信號輸出:  0-VCC/0.12A(VCC為本機供電電源電壓)
   最大開關頻率:  50HZ
   輸出浪涌保護:  TVS + TSS防護
◆ 電氣和機械特性
   系統電源:       AC180V ~260V
   功耗:              ≤5W
   外觀結構:          485(長)X140(寬)X45(高)mm 19英寸 1U機架式
◆ 環境指標
   工作溫度:      -10℃—+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度:      -40℃—+85℃
   工作濕度:      0%—95%(無凝結)
   MTBF:          >100,000小時

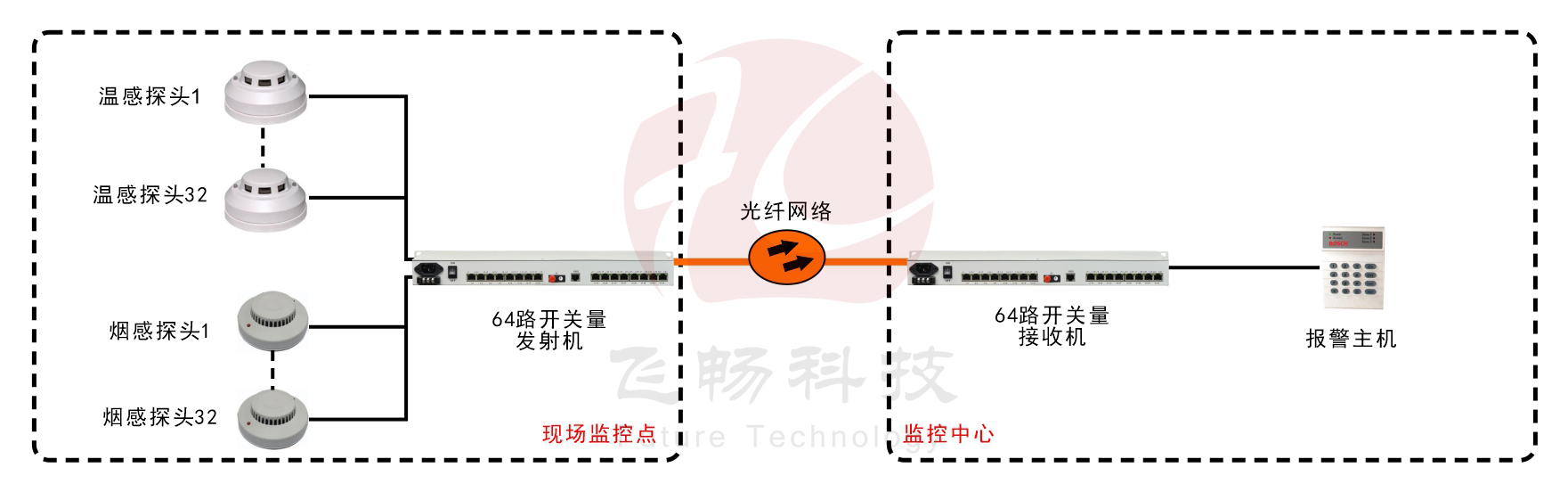

應用方案

64路單向/32路雙向開關量光端機

產品尺寸
