28個光方向 光纖匯聚型開關量光端機

型號：FCP-F28K128次留言

描述：設備自帶SNMP模塊，支持SNMP網管，WEB網管，Console網管，可在網管上看到28個遠端設備的狀態，28個光方向的開關量狀態；匯聚中心點設備可連接1-28個光方向，提供最多112路開關量。

產品描述
       28個光方向匯聚型開關量光端機設備，帶有28個SFP光纖模塊，可以連接28個光方向，分匯聚型中心設備與節點機設備兩種設備， 匯聚端總共可以出112個開關量接口，節點機設備提供最多1-4路開關量，可以是輸入或輸出，中間用光纖相連;
       設備自帶SNMP模塊，支持SNMP網管，WEB網管，Console網管，可以在網管上看到28個遠端設備的狀態，28個光方向的開關量狀態；
       該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合工業、電力及對電磁干擾環境有特殊要求的部門和系統。
功能特點
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗；
◆ 匯聚中心點設備可以連接1-28個光方向，提供最多112路開關量；
◆ 節點機設備提供最多1-4路開關量，可以是輸入或輸出，1光口；
◆ 輸入開關量自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通；
◆ 開關量在開機狀態或光纖沒有接入時其它開關狀態穩定，不會出現亂動作狀態；
◆ 可以支持干接點開關量或濕接點(光MOS繼電器)高可靠與較高動作速率；
◆ 每個主板可以與總開關量路數不超過128路的節點機設備通過交換機與匯聚端的設備相連；
◆ 設備自帶SNMP網管接口，為4個交換式10/100M以太網接口；
◆ 具可支持獨立SNMP網管能查看局端與所有前端設備的開關量開與關的工作狀態每個光方向的工作狀態，并能對前端的設備進行控制；
◆ 開關量接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)； 共模:6KV，阻抗(2Ω) 標準；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ 可選AC 220V，DC -48V、DC +24V，直流電源無正負極之分支持內部隔離，冗余雙電源輸入。
技術參數
◆ 光纖部份
光口：1-28
光纖：?jiǎn)卫w雙纖
光纖接口：LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：0~80Km
典型發射功率: 單模100uw — 0.93mw
◆ 開關量接口
輸出接口類型：
干節點
1：信號繼電器干接點輸出；
2：光MOS繼電器輸出(最大內阻25?)
脈沖量：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間：
信號繼電器干接點輸出：<1.2ms
光MOS繼電器輸出：<0.6ms
開關信號：
信號繼電器干接點輸出：30VDC/0.5A
光MOS繼電器輸出：245VDC/0.12A
最大開關頻率：50HZ
輸出浪涌保護：
信號繼電器干接點輸出：無；
光MOS繼電器輸出：TVS+固體放電管防護
◆ 電氣和機械特性
系統電源：AC220V或DC-48V（電源可選）
外觀結構:  485（長）X200（寬）X45（高）mm  機架式
重量：1.75Kg/臺
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時
應用方案

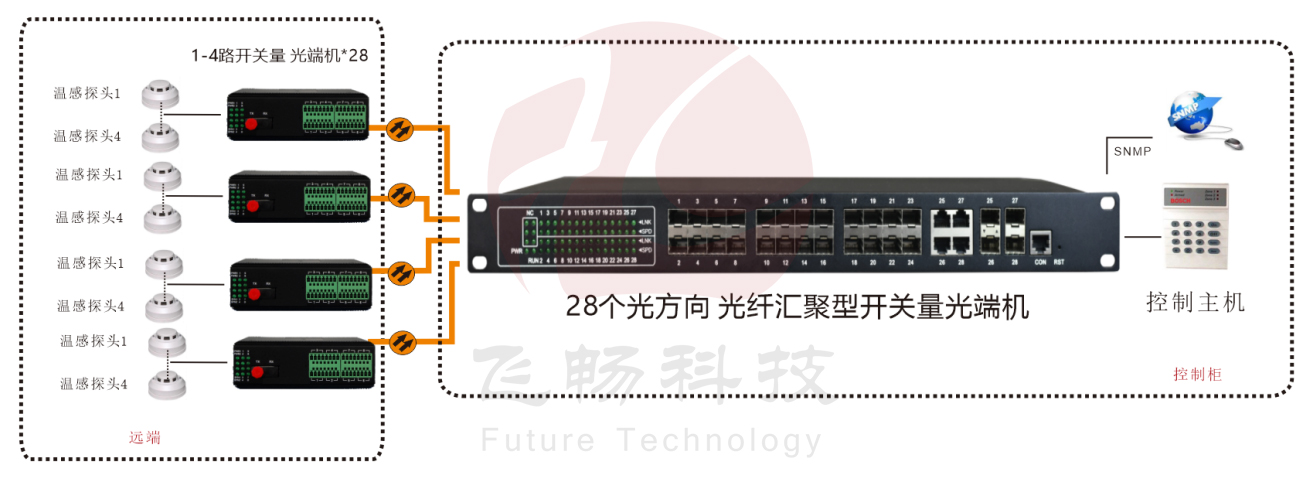

28個光方向 光纖匯聚型開關量光端機方案圖
