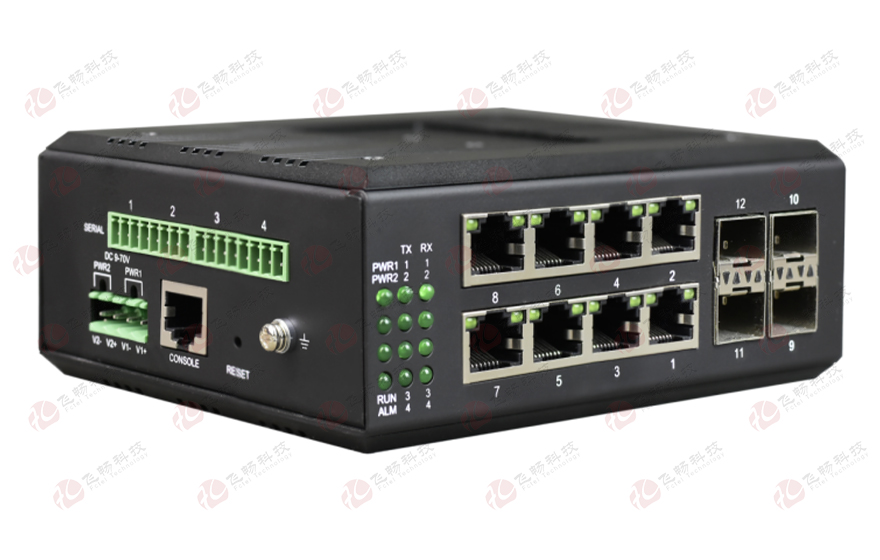

工業軌式管理型 8路千兆電+4路千兆光口+4路串口交換機

型號：工業交換機8光4電次留言

描述：本系列產品采用工業軌式設計 8千電+4千光電+4路RS485/232/422可選或三合一串口交換機是新一代多業務接入型網管千兆冗余以太網交換機，具有集成度高，功能豐富，簡單方便等特點，代表

產品描述
本系列產品采用工業軌式設計 8千電+4千光電+4路RS485/232/422可選或三合一串口交換機是新一代多業務接入型網管千兆冗余以太網交換機，具有集成度高，功能豐富，簡單方便等特點，代表行業內最高水平。含有8路千兆電口和4路千兆光口，特別適用于視頻傳輸?shù)葦?shù)據流較大的場合。支持豐富的工業交換機應用所需的二層管理協議，支持 ITU G.8032 冗余環網協議，組成級聯方式單環相切環的網絡等拓?fù)浣Y(jié)構， 自愈時間<20ms，保障了網絡的實時性和穩定性。交換機是采用成熟的技術和開放的網絡標準，適應低溫高溫，抗電磁干擾強，防鹽霧，抗震防抖，滿足工業現場的嚴苛工作環境要求，為工業物聯網提供高效、可靠、快捷的解決方案；
功能特點
◆ 鋁合金外殼，工業導軌式設計，良好散熱特性，金氧極氧化工藝，IP40防護等級，專為嚴酷苛刻的工業環境而設計;
◆ 可支持 8 路千兆電口和4路千兆光接口，4個千兆SFP光口，4路RS485/232/422可選或三合一串口；
◆ 每個電口或光口都支持標準的 ERPS 環網協議，自愈時間小于 20ms ；
◆ 支持端口帶寬限制、端口流量控制、廣播風暴抑制 ；
◆ 支持 Web、CLI、Telnet 管理功能 ；
◆ 掉電告警、環路告警 ;
◆ 可支持做 POE（POE+）設備；
◆ 串口服務器支持功能
   串口支持300bps-921600bps線速無阻塞通信，支持波特率自動掃描匹配，支持客戶自定義波特率；
   支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；
   完成Modbus-RTU到Modbus-TCP透明轉換，實現通過網絡方式讀取串口設備數據；
   支持串口狀態和串口參數監視，通信狀態一目了然；
   支持過網關，跨路由通信；支持虛擬串口驅動訪問模式和網絡中斷自動恢復連接功能；
   靈活的串口數據分幀設置，滿足用戶各種分包需求；
   支持標準TCP/IP SOCKET應用程序訪問TCP支持多連接，滿足4個以內用戶同時監控或管理串口設備；
   UDP方式下支持單機或多機通訊，滿足多個用戶同時監控或管理串口設備；
   支持Windows配置工具、串口和WEB等多種配置形式；
◆ 管理功能：
   支持 CLI、WEB、SNMP 管理方式
   支持基于 ingress/egress 的端口限速，支持半雙工背壓式流控以及 802.3X 全雙工流控
   支持基于廣播、組播、未知單播的風暴抑制功能
   支持 IEEE 802.1Q 4K VLAN，支持 QINQ
   支持端口鏡像，支持 Syslog，支持 Ping 命令等
   支持 COS、DSCP，8 個隊列，支持 WRR、SP、WFQ 調度模式，策略 QOS
   支持端口流量統計、在線升級
   支持 STP/RSTP、MSTP，支持 EAPS、ERPS
   支持 IGMP Snooping V1/V2/V3，支持 GMRP
   支持手工聚合，支持靜態/動態 LACP 協議
   支持一路繼電器告警，支持 RMON 管理，TRAP 告警
   支持 DHCP Snooping，Option 82，支持 802.1X
   支持用戶分級管理，支持 ACL 訪問控制列表
   支持 DDOS，支持基于端口的 MAC 過濾/綁定
   支持線纜檢測，便于工程上檢查網線長度
   支持NTP，便于實時同步網絡時間
   支持IPV4/IPV6靜態路由三層交換技術
◆ 以太接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準;
◆ 支持寬范圍交直流輸入(9V-48V)支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等無風扇高效散熱，降低修復時間;

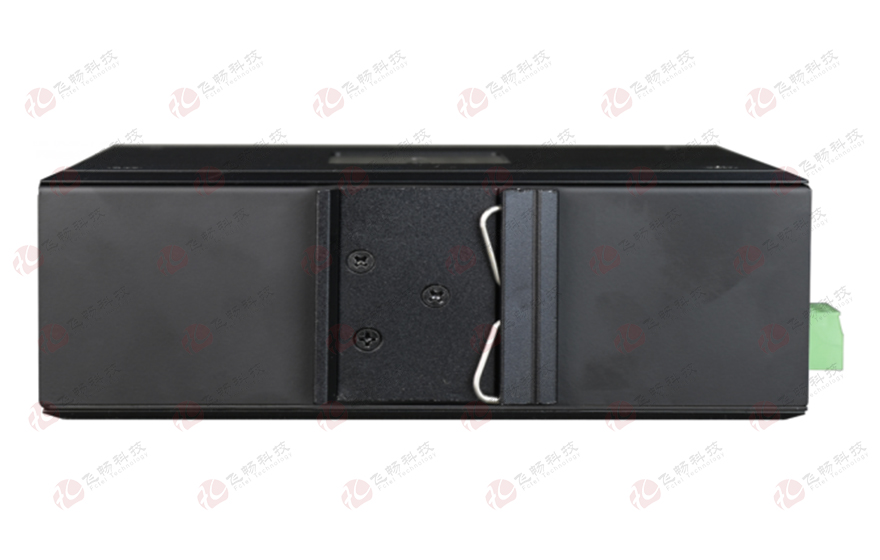

◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗導軌或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;
技術參數
支持的協議 IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak
最大幀長度 10K

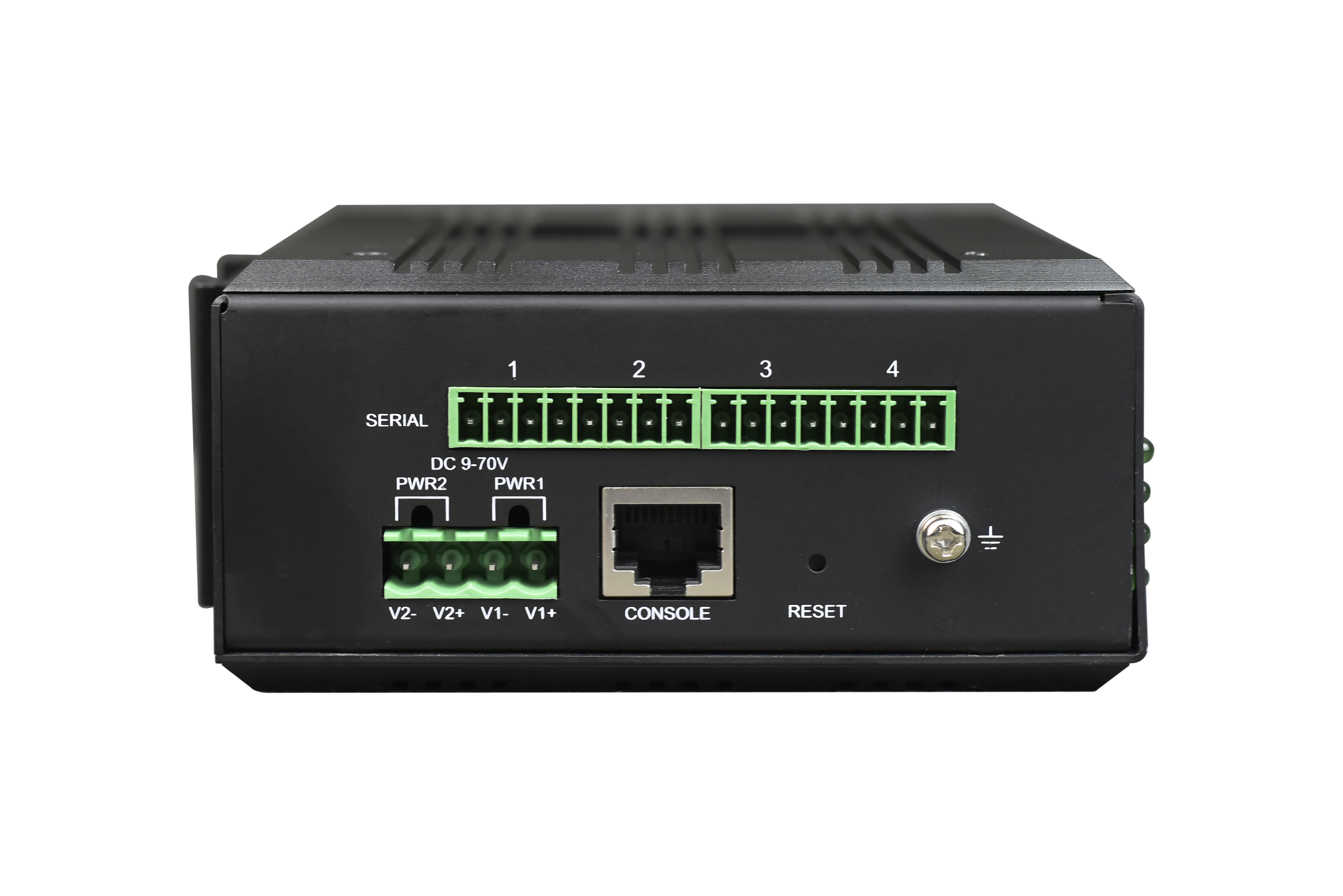

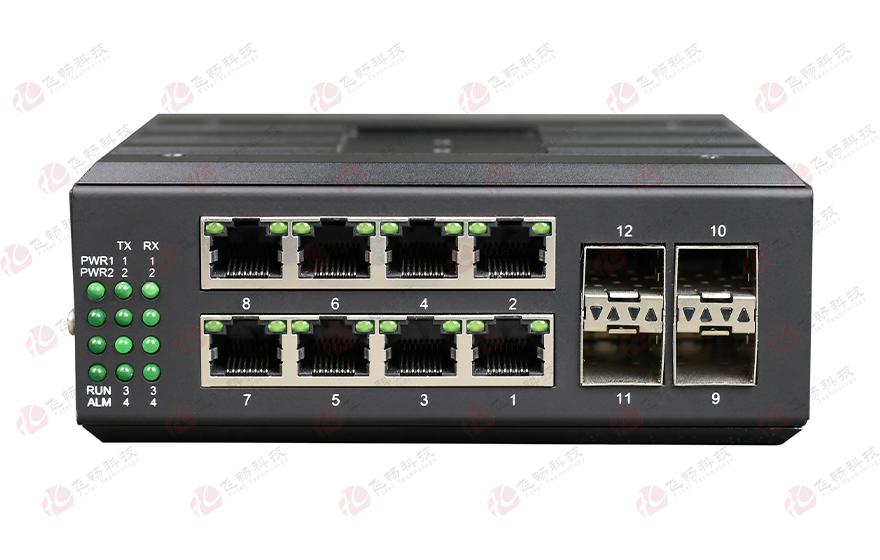

端口數 8個10/100/1000M RJ45電口、4個100M/1000M 光接口，1個Console口4個串口
網絡介質 1000base-LX：使用長波長激光（1310nm）越過多模式和單模式光纖，多模式光纖的最大距離是 550m，單模式是 20-120km。
1000base-SX：62.5μm多模光纖的最大傳輸距離為275m，使用50μm多模光纖的最大傳輸距離為550米。
10base-T：3類或3類以上UTP；（支持最大傳輸距離200m）
100base-TX：5類UTP；（支持最大傳輸距離100m）
1000base-T：CAT-5E UTP或6類UTP（支持最大傳輸距離100m）
VLAN地址表 4K
MAC地址表 8K
緩存 4Mbits
背板帶寬 56Gbit
過濾和轉發速率 10Mbps：14880pps
100Mbps：148800pps
1000Mbps：1488000pps
串口 標準
 EIA/TIA-232 RS-232 (ITU-T V.28)
 EIA/TIA-422 RS-422 (ITU-T V.11)
 EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
 RS-422: TxD+ TxD- RxD+ RxD- GND
 RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND
RS-485 2 wires: A(對應TX+) B(對應TX-) GND
 RS-232: RXD TXD GND
使用環境 存儲溫度：-40℃～85℃；存儲濕度0％～90％不凝結
工作溫度：-40℃～85℃；工作濕度0％～90％不凝結
MTBF ＞100000小時
電源 冗余雙電源輸入DC9-48V/AC9-48V
過載保護：支持；反接保護：支持；冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
功 耗 功耗：最大17W
電氣和機械特性 外觀結構: 133mm(長) x 120mm(寬) x 50.0mm(高)
重量 0.95Kg/臺

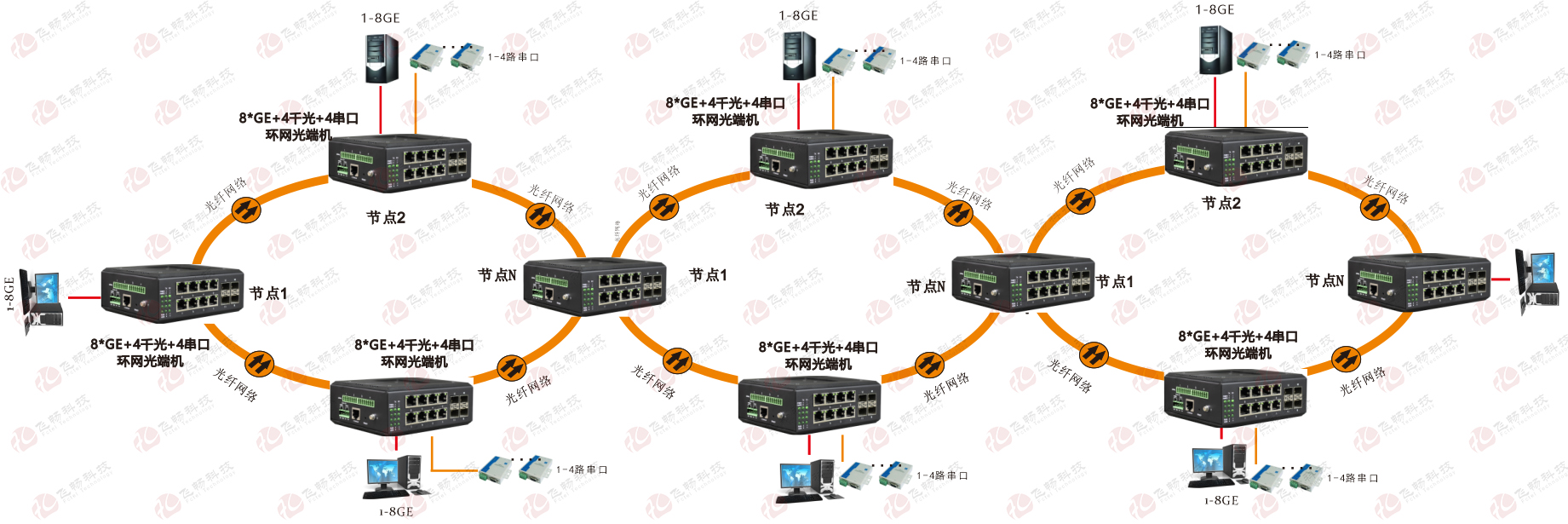

應用方案
