工業軌式1-8路RS485數據（MODBUS RTU協議）

型號：FCP-D8G次留言

描述：工業級數點對點光貓?zhí)峁?-8路RS485（MODBUS RTU協議），產品突破了傳統串行接口通訊距離與通訊速率的矛盾，也解決了電磁干擾、地環干擾和雷電破壞的難題。

產品描述
      工業級數點對點光貓?zhí)峁?-8路RS485（MODBUS RTU協議）；
      在光纖中傳輸，該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性。
功能特點
◆ 提供1-8路獨立串口RS485數據通道（MODBUS RTU協議）通道相互物理隔離
◆ 支持點對點網絡拓撲結構
◆ 電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞
◆ RS485通道（MODBUS RTU協議）可以傳輸異步從0-115200波特率自適應的串口數據
◆ 串行口接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準
◆ 支持寬范圍交直流輸入支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護
◆ 符合工業四級電磁兼容性要求
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等
◆ 無風扇高效散熱，降低修復時間
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗
◆ 導軌或壁掛式安裝
◆ 寬溫型：工作溫度-40℃~ +85℃
◆ 所有型號皆通過100%烤機測試，保修期：5年
技術參數
◆ 光纖部分
多模光纖:
50/125um 或 62.5/125um，
傳輸距離：      2Km  多模光纖，衰減(3dbm/km )
波長: 850nm
發射功率: -12dBm (Min) ～ -9dBm (Max)
接收靈敏度: -28dBm (Min)
鏈路預算: 16dBm
單模光纖:
8/125um 或 9/125um，
傳輸距離:      20Km  單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)
波長:          1310nm（超長距離傳輸時選用1550nm波長）
發射功率:      -9dBm (Min) ～-5dBm (Max)
接收靈敏度:    -27dBm (Min)
鏈路預算:      18dBm
◆ RS485接口（MODBUS RTU協議）
速    率：   0-115200 Bps
接口特性：   EIA RS232 RS422 RS485標準
連 接 器：   鳳凰接線端子
◆ 電氣和機械特性
系統電源：     冗余雙電源輸入DC9-48V/AC9-48V
功耗： ≤5W
外觀結構:       133mm(長) x 120mm(寬) x 40.0mm(高)
◆ 環境指標
工作溫度： -40℃—+85℃（工業級）
儲存溫度： -40℃—+85℃
工作濕度： 0%—95%（無凝結）
MTBF： ＞500000小時
應用方案

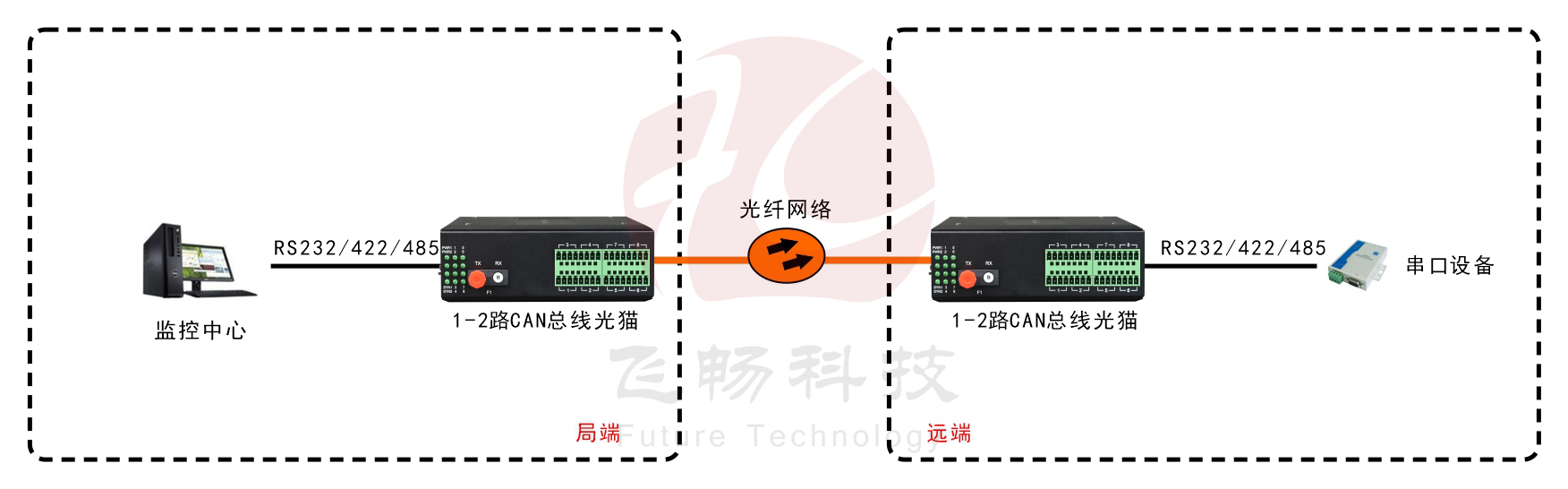

點對點（Point to Point） 應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離：
工業軌式1-8路RS485數據（MODBUS RTU協議）應用方案圖
