工業級2路串行接口(1*RS422/485和1*RS232）光貓

型號：FCP-D2次留言

描述：帶通道交叉功能，可以通道1的RS422/485與第2臺通道2的RS232對通；也可以單臺設備當作RS232轉RS422/485的轉換器功能。

產品描述
       本光纖MODEM 提供2路串口光纖中傳輸，第1為支持RS422/485接口，第2路為RSS32接口，帶通道交叉功能，可以一臺通道1的RS422/485與第2臺設備的通道2的RS232對通；也可以單臺設備當作RS232轉RS422/485的轉換器功能。
       該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 提供最多2路串口；串口1支持RS485/422(二種數據接口自動識別)，串口2支持RS232接口，3線RS232 (TXDRXDGND)；
◆ RS485/422通道可以傳輸異步從0-512kbps波特率自適應的串口數據，RS232通道可以傳輸異步從0-256kbps波特率自適應的串口數據；
◆ 帶通道交叉功能，可以一臺設備的通道1：RS422/485與第2臺設備的通道2：RS232對通，可以當成RS232/422/485三種業務接口同時選擇使用，方便現場開通業務;
◆ 可以單臺設備當作RS232轉RS422/485的轉換器功能;
◆ 串口防雷達到IEC61000-4-5(8/20μS)差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω)標準;
◆ DC9-55V或AC7-50V寬范圍電源供電，電源具備極性自動檢測功能，安裝時無需區分正負極；
◆ 電源支持過載保護、防反接保護;符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;無風扇高效散熱，降低修復時間;
◆ 提供DIN 35mm軌式安裝，或壁掛式安裝方式；
技術參數
◆ 光纖部份
光口：1
光纖：單纖雙纖
光纖接口：FC/SC/ST可選
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
       單模1310/1550nm：≥-9dBm
       多模850nm：-18dBm
       多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 串行接口
標準：
       EIA/TIA-232 RS-232 (ITU-T V.28)
       EIA/TIA-422 RS-422 (ITU-T V.11)
       EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面：
       RS-422: TxD+ TxD- RxD+ RxD- GND
       RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND
       RS-485 2 wires: A(對應TX+) B(對應TX-) GND
       RS-232: RXD TXD GND
◆ 電氣和機械特征
系統電源： AC7V～50V；DC9-55V；
功耗： ≤5W
外觀結構： (長×寬×高) 72*125*26mm亞當模塊
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100000小時
◆產品規格
產品型號 FCP-D2
產品功能描述 在光纖上同時傳送1路RS422/485串口，與1路RS232串口
業務端口描述 1個光纖接口；1路RS422/485串口，1路RS232串口
電源 AC7V～50V；DC9-55V；
產品尺寸 (長×寬×高) 72*125*26mm亞當模塊
重量 0.15Kg/臺

應用方案

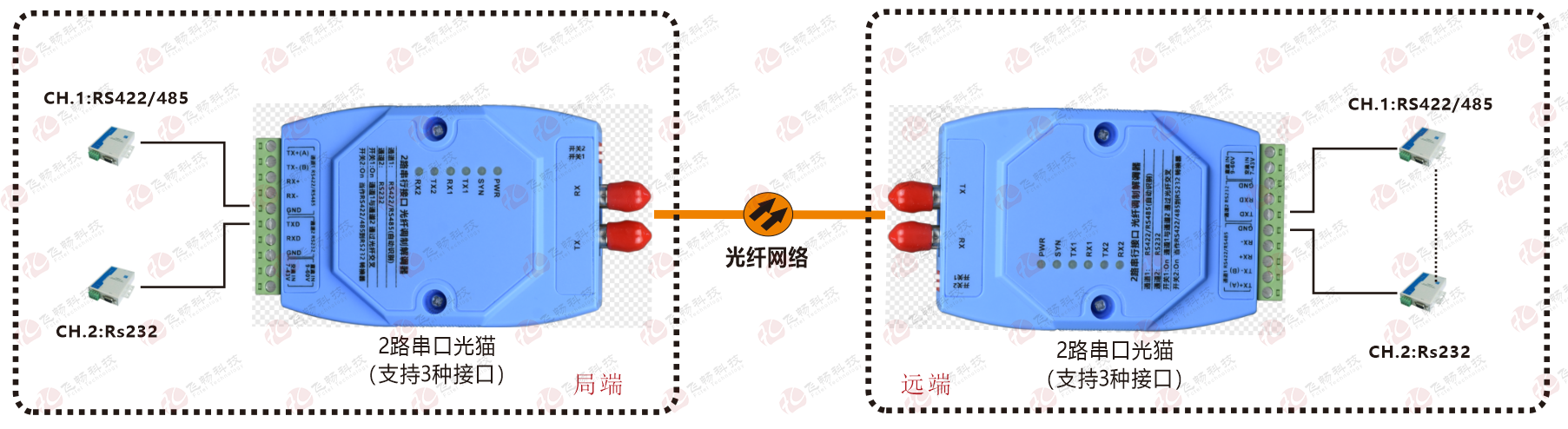

案例一：常規應用，當作2路串口光貓應用，第1路RS422/485第2路RS232

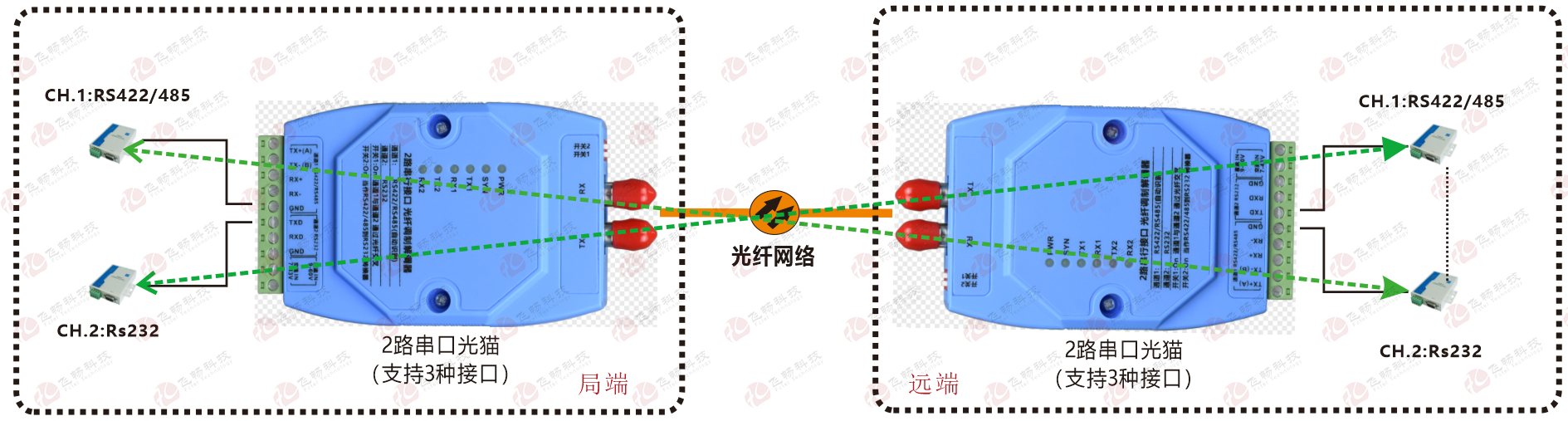

案例二：DIP1=ON，通道交叉，一臺的通道1：RS422/485另一臺通道2：RS232對通，
                                                    一臺的通道2：RS232另一臺通道1：RS422/485對通

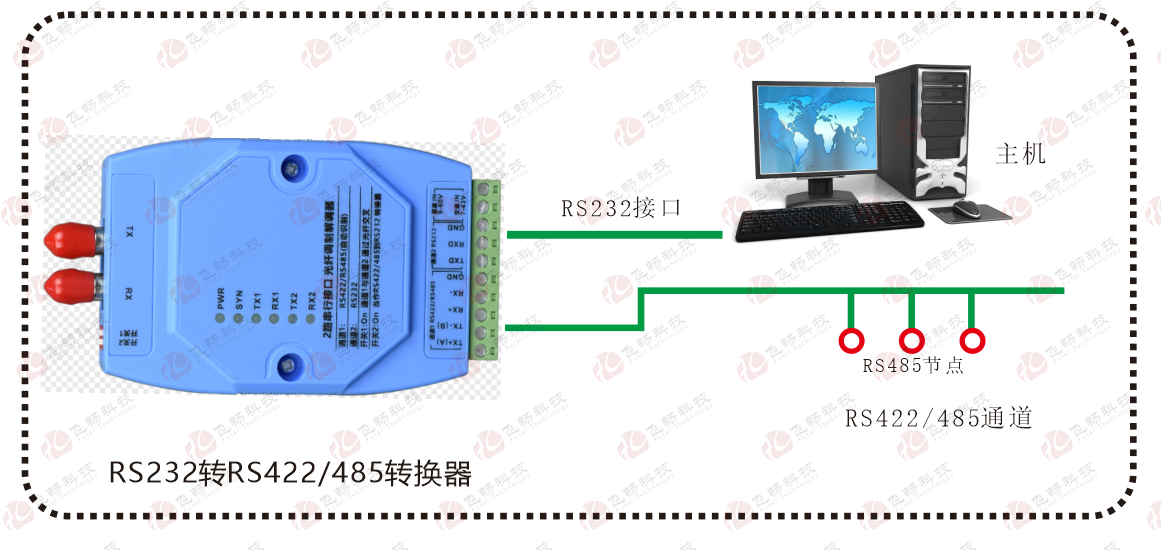

案例三：DIP2=ON，當轉換器，設備的通道1：RS422/485與通道2：RS232對通

產品尺寸
