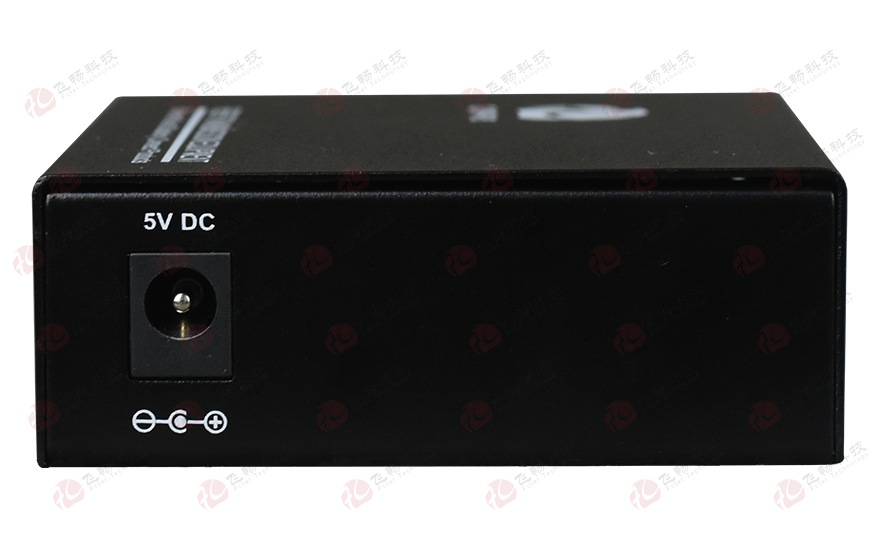

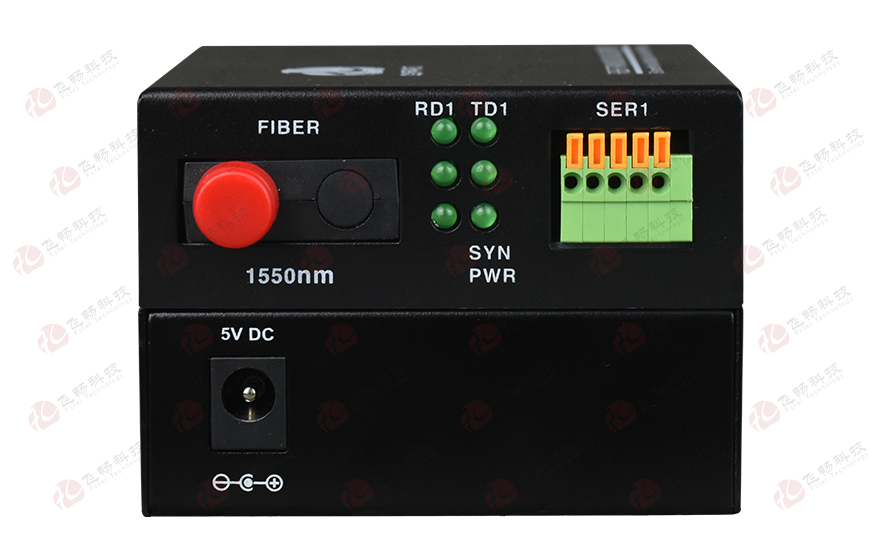

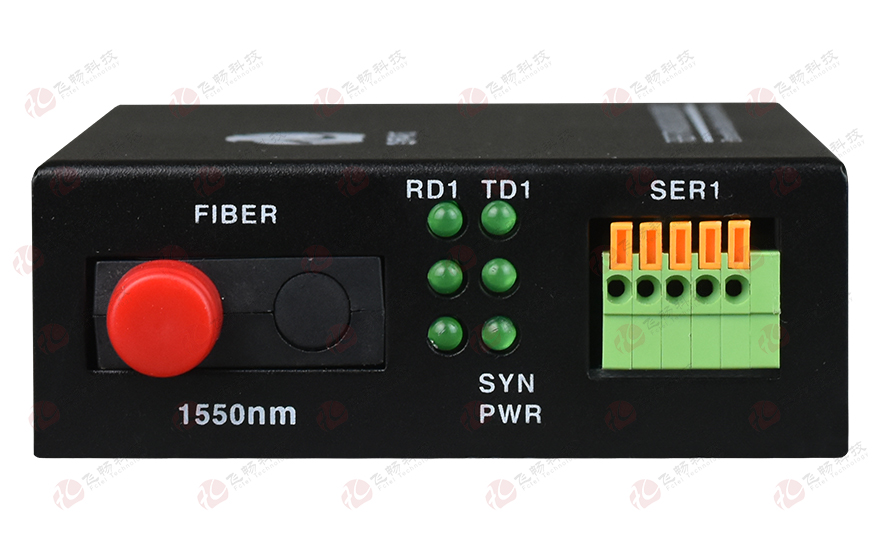

單路數據（RS232/422/485）袖珍型 光貓

型號：FCP-D1/R1/Q1次留言

描述：袖珍型RS232/RS485/RS422光貓采用大規模FPGA設計，支持異步RS232/RS485/RS422通信接口的光纖MODEM。實現單個S232/422/485數據信號直接在光纖上傳輸，速率為0～921.6Kbps，外置電源。

產品描述
       袖珍型RS232/RS485/RS422光貓采用大規模FPGA設計，支持異步RS232/RS485/RS422通信接口的光纖MODEM。該設備是連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的最佳選擇，具有很高的性能價格比。使用普通的多模光纖，有效通信距離達2KM，使用普通的單模光纖，有效通信距離可達120KM以上，串行口的通信速率可達921.6KBPS。
       由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資。
功能特點
◆ 基于自主知識產權的集成電路;
◆ 接口類型RS232/RS485/RS422可選，物理接口為免插拔接線端子；
◆ 具備自動偵測串口信號波特率的能力，串行數通道可以傳輸異步從300-500K波特率自適應的串口數據，并可以定制300-921.6Kbps速率的串口版本；
◆ RS485零時延自動轉發、并判別和控制數據傳輸方向；
◆ RS-485支持32點輪詢（可定制128點）；
◆ 串行口接口防雷達到IEC61000-4-5(8/20μs) 差模:6KV，阻抗(2Ω)；共模:6KV，阻抗(2Ω)標準；
◆ 設備電源可以為外置AC220V/5V電源適配器，也可以電源內置，多種電源方式可選：AC220V、DC-48V/DC24V等;
◆ 應用范圍：工業自動化控制，門禁，一卡通，停車場等系統。
技術參數
◆ 光纖部分
光纖：單纖/雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm 多模；1310nm/1550nm 單模
無中繼傳輸距離：0~2Km(多模)；20~120Km(單模)
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 數據接口
數據接口： RS-485/RS-232/RS-422
數據格式： NRZ、Manchester、Bi-phase
速率： 110bps-921.6Kbps
物理接口： 免插拔接線端子
◆ 電氣和機械特性
系統電源：     AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外觀結構:       (長×寬×高)  136*131*31mm 桌面式
◆ 環境指標
工作溫度： -10℃—+60℃
儲存溫度： -40℃—+85℃
工作濕度： 0%—95%（無凝結）
MTBF： ＞100000小時
應用方案

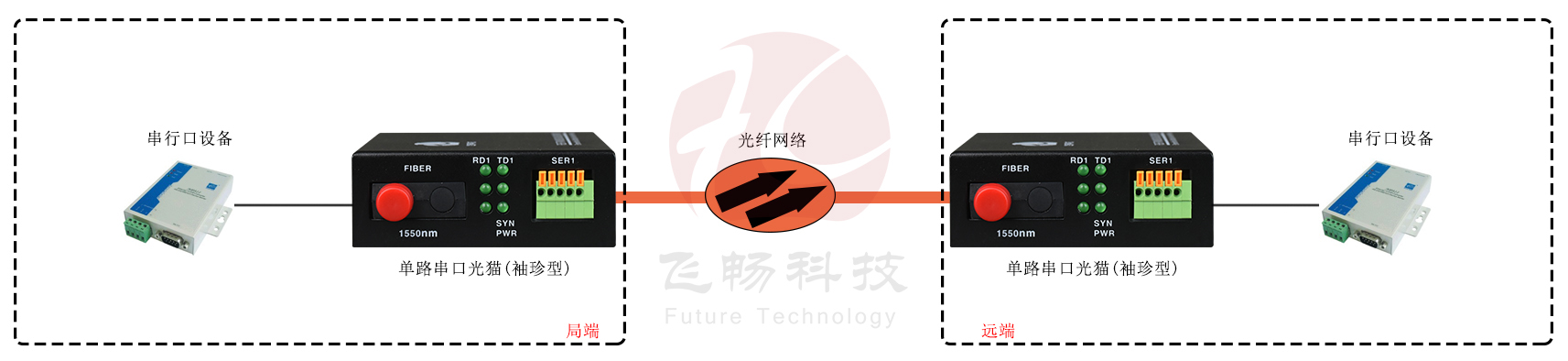

單路數據（RS232/422/485）袖珍型 光貓 應用方案
產品尺寸
