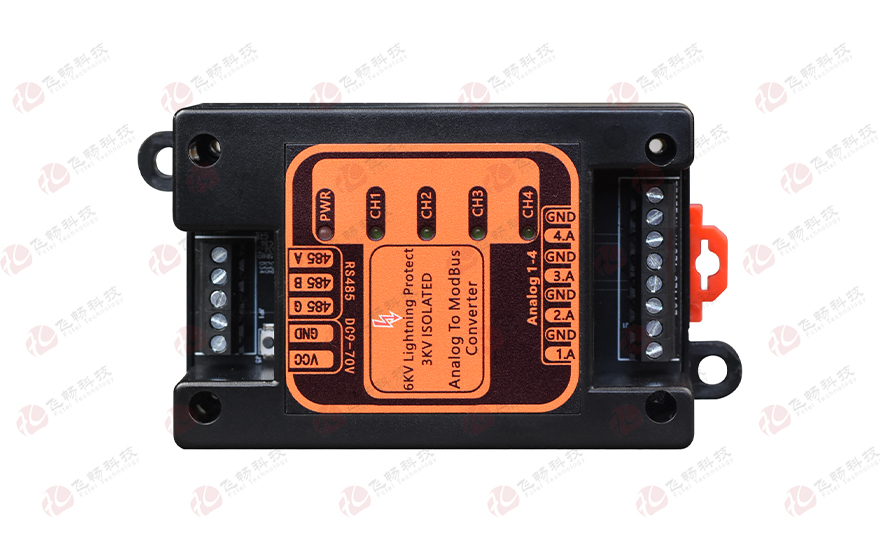

工業級 軌式4路模擬量輸入 ModBus RTU

型號：工業級 軌式4路模擬量輸入 M次留言

描述：4 路模擬量采集模塊，可采集 4路0-20mA、4-20mA、0-5V、0-10V 四種模擬量輸入信號；采集到的模擬量信號數據，通過隔離 RS485 接口輸出，通過隔離 RS485 接口可以控制，信號采集、RS485 通訊電

產品描述
 4 路模擬量采集模塊，可采集 4路0-20mA、4-20mA、0-5V、0-10V 四種模擬量輸入信號；采集到的模擬量信號數據，通過隔離 RS485 接口輸出，通過隔離 RS485 接口可以控制，信號采集、RS485 通訊電氣信號相互隔離，有效抑制各類串模和共模干擾，保證數據的精確度，同時也保障了模塊的可靠工作。
功能特點
◆ 支持標準Modbus RTU協議；
◆ 模擬量輸入支持12位分辨率輸出，2‰精度，支持2線，3線，4線傳感器接入；
◆ 可采集 4路0-20mA、4-20mA、0-5V、0-10V 四種模擬量輸入信號
◆ Modbus地址、波特率、恢復默認參數、查詢參數、可設置，可修改，掉電保存；帶復位按鈕，一鍵恢復出廠設置；
◆ 校驗位/停止位可設置，通信運行指示燈、通信閃爍，有模擬量輸入指示燈；
◆ 雙重看門狗，永不宕機；

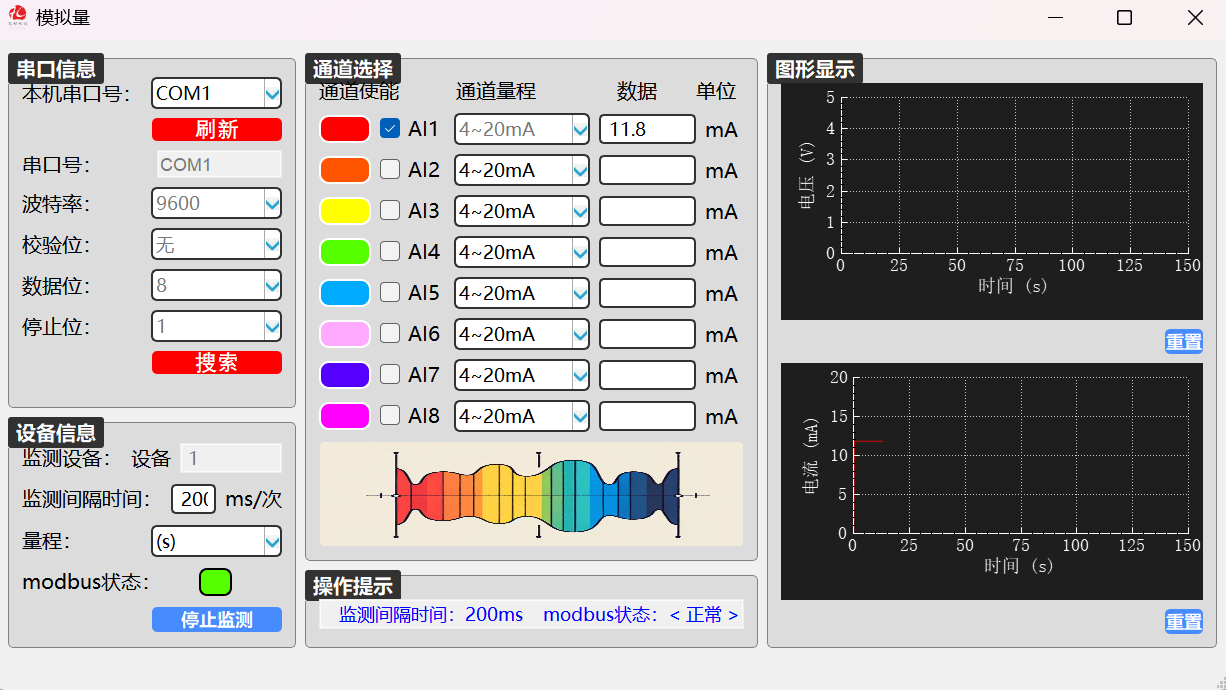

◆ 提供配套的PC端測試軟件，方便調試、參數配置，修改；
◆ RS485具有6kV防雷能力，2.5KV光電隔離；
◆ RS485接口有三級防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs 開路峰值輸出電壓6KV，內阻40歐 標準;
◆ 支持寬范圍9-50V交流與直流電源輸入，電源接口具有6kV防雷能力;
◆ 電源支持過載保護、防反接保護;符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;無風扇高效散熱，降低修復時間;
◆ 安裝方便，標準C45(35mm)通用導軌安裝或螺釘安裝
◆ 寬溫型：工作溫度-40℃~ +85℃；所有型號皆通過100%烤機測試;
技術參數
◆ 串行接口
標準
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-485 2 wires: A(對應TX+) B(對應TX-) GND
   物理接口：5.08mm間距螺釘式端子
◆ 流模擬量
輸入輸出范圍： 0~20mA(包含 4~20mA)
分辨率：  12位
采樣速率：  20K 次/秒
時間延遲： <0.1ms
最大負載能力： 600Ω
輸入電阻：  125Ω
精度：  0.2%(常溫)

◆ 電壓模擬量
輸入輸出范圍： 0~10V(包含 0~5V)
分辨率：  12位
采樣速率：  20K 次/秒
時間延遲：  <1ms
最大負載能力： 600Ω
輸入電阻：  100ΚΩ
精度：  0.2%(常溫)
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時
產品型號 FCC-042909-3
產品功能描述 工業軌式 4路0-20MA/4-20MA/0-10V/0-5V模擬量Modbus RTU采集器
業務端口描述 1路隔離RS485通道，4路0-20MA/4-20MA/0-10V/0-5V接口
電源 電源輸入DC9-50V ,功耗<1W
過載保護：支持；反接保護：支持；
接入端子：2芯5.08mm間距螺釘式端子
重量 0.072Kg/臺

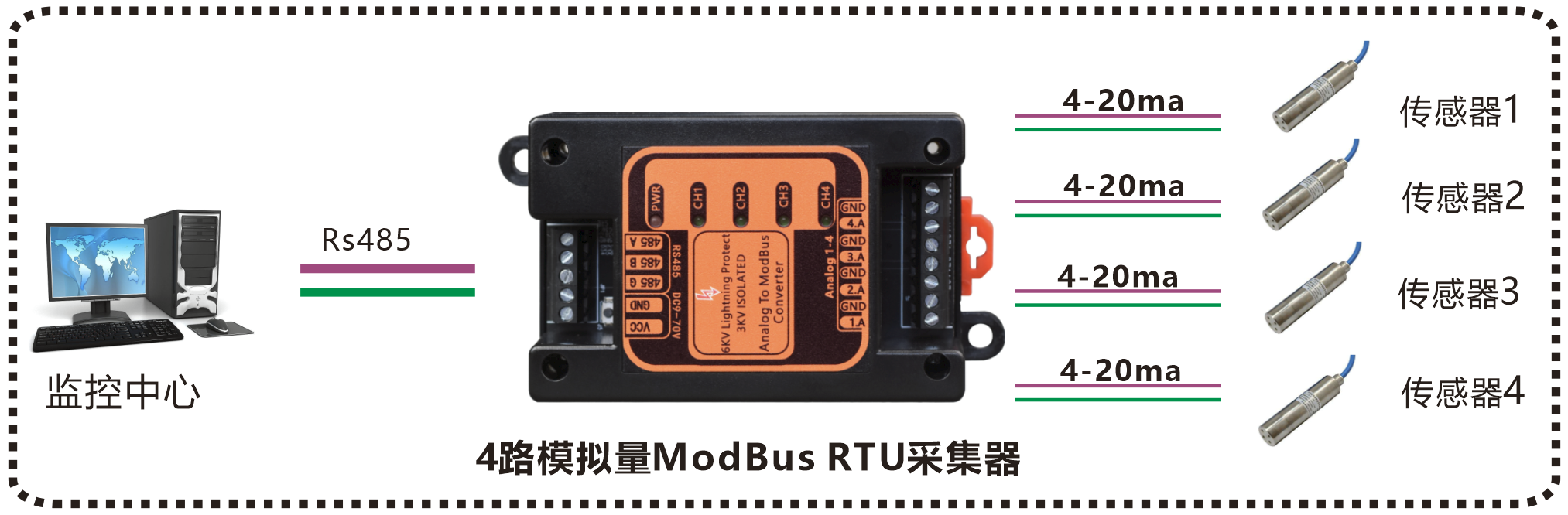

應用方案

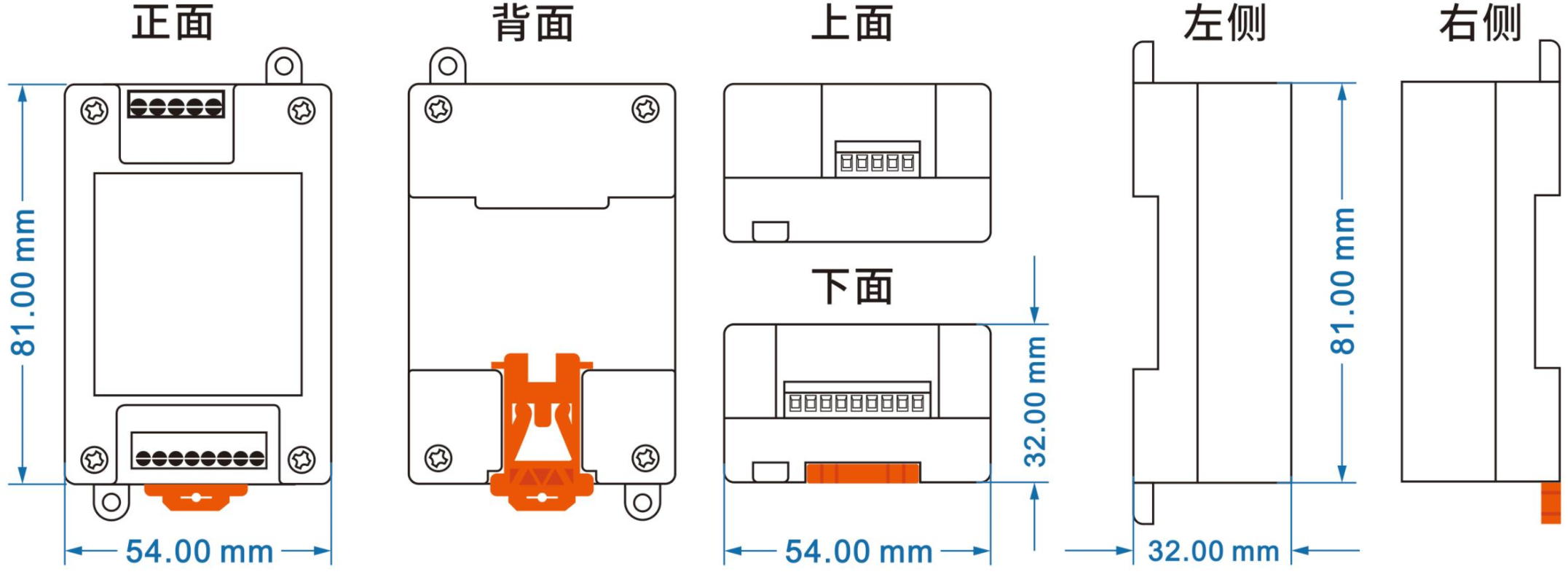

產品尺寸


產品視頻
