音頻光端機簡單故障問題處理方法詳解！

瀏覽次數：發布時間：2019-08-15

       音頻光端機是在通信系統中應用比較廣泛的一種設備，目前在高速公路、交通、電子警察、監控、安防、工業自動化、電力、海關、水利、銀行等領域，視頻圖像、音頻、數據、以太網等光端機已開始普遍大量應用。但是，我們在使用音頻光端機的過程中難免會遇到一些故障問題，這時就需要我們學會一些簡單故障問題的處理方法，下面就由飛暢科技的小編來為大家介紹下音頻光端機常見故障問題處理方法，一起來來看看吧！

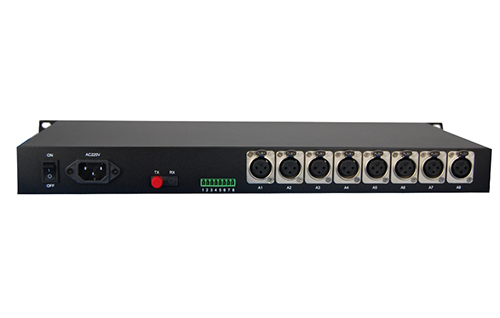

音頻光端機簡單故障處理

        一、光端機的光路問題
        安防監控工程中，光纜大多數都由用戶自行敷設，一般為G652單模光纖。由于系統覆蓋范圍一般都不大，用標配(≤20KM)設備光鏈路損耗都很富裕，因此，光端機對光路損耗沒有過高的要求，但是用戶常會遇到無圖像、圖像跳動、圖像質量差等問題，這時多數問題都出在光路兩端的尾纖、跳線或適配器上，而極少與主干光路有關。

       常見的問題有：
       1、光纖活動連接器插入不正確;
       2、光纖活動連接器纖芯(陶瓷管)被污染。

       解決辦法是：
       1、重新插入活動連接器或調換光纖跳線;
       2、用99.9%無水乙醇擦拭插頭，插座纖芯;
       3、用萬用表檢查攝像機視頻纜，判斷有無視頻信號。

        二、光端機的數據接口
        為適應安防監控的需要，系統各種設備(矩陣，硬錄，解碼器)都提供RS-485方式的數據接口，此格式的數據接口的優點是傳輸距離長，負載能力強，并能組成四線全雙工通信總線，線上任何兩臺設備都能實現雙向通信，而四線RS-422總線則只能實現主、從機之間的雙向通信，從機之間則不能。它的缺點是有一個使能端，呈三態形式，給通信帶來不穩定甚至“卡死”現象。如果出現不能通信(失控)，應從以下幾方面查找原因：

        1.檢測有無控制信號用萬用表交流10V檔測控制器(矩陣、硬錄等)輸出RS-485口，看其有無控制信號輸出。

        2.判斷光端機RS-485接口是否正常，若UA-B電壓為零則視為不正常。

        云臺亂轉不能控，這種現象是兩個原因造成：

        a)RS-485端口A+，B-接反;

        b)系統阻抗嚴重不匹配。

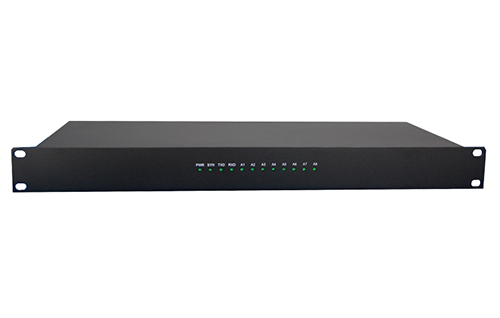

音頻光端機簡單故障處理

        三、光端機的開關量
        開關量信號是TTL電平的脈沖串，它能控制警燈、警鈴、繼電器等工作，開關量接口的負載能力以所控制的電流大小來衡量，如EW系列光端機的開關量負載能力為≤1.5A。

        1.EW系列光端機開關量接口支持常開按鈕，但是如下圖接法時，則常開、常閉形式均支持：

        2.開關量接口不能直接并聯使用，如有需要只能通過分配電路接入。

        3.有些客戶用RS-485總線傳輸開關量，根據我們的實踐經驗證明，這種方式不可取，常會出現工作一段時間(如3~4天)即死機現象。開關量轉RS-485的轉換器制作有缺陷可能是問題所在。

        四、光端機的瞬態干擾的危害及應對措施
        1.瞬態干擾的產生：瞬態干擾產生于大型感性負載，如電機、變壓器、繼電器等設備的開關轉換，以及雷電的發生過程中，它往往以靜電感應的方式入侵光端機。

        2.瞬態干擾的危害：由于它干擾頻率高、持續時間短、干擾幅度大(成百上千伏)、它可以燒壞光端機的RS-485接口芯片、主芯片等關鍵部位，卻不留痕跡，尤其是夏季雷雨季節，這種破壞力影響很大，使用戶、商家和廠家都十分傷腦筋。

        3.應對措施：盡管光端機制造商采用了各種保護手段，如旁路法(自恢復二極管)、吸收法(雙向抑制二極管等)、隔離法(光耦隔離)，但是仍不能完全消除瞬態干擾造成的破壞，RS-485接口損壞頻繁，給用戶和廠家都造成很大的壓力。

        好了，以上就是關于音頻光端機簡單故障處理的相關詳細介紹，希望能對你有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
