協議轉換器是怎么分類的？主要有哪些類別？

瀏覽次數：發布時間：2019-07-23

       工業通信采用的通信接口各不相同，需要多個設備之間的信息共享和數據交換，而常用的工控設備通信口有RS-232、RS-485、CAN和網絡，由于各種通信結構的協議不兼容，使得異構網絡之間的操作和信息交換難以進行，通過多協議轉換器可以將不同接口設備組網,實現設備間的互操作。基于多種通信口和各種協議，形成種類繁多的協議轉換器。主要類別有E1/以太網協議轉換器、RS-232/485/422/CAN轉換器/RS-232/485/CAN轉換器等。接下來想要了解的朋友就跟隨飛暢科技的小編一起來詳細看看吧！

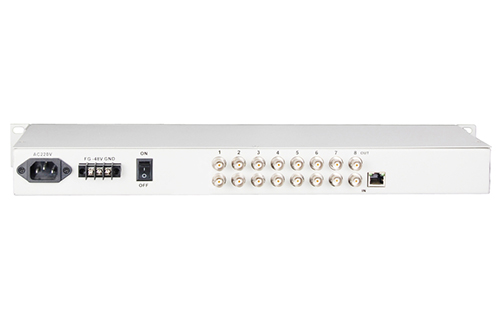

飛暢科技-協議轉換器

       E1/以太網協議轉換器：
       現有的基于E1和以太網的協議轉換器主要分為E1/以太網系列和E1/V.35系列。利用E1鏈路來傳輸以太網數據在現實中有著廣泛的應用，由于E1與以太網的數據傳輸協議標準不一樣，它們之間需要使用協議轉換器來完成數據的轉換。已經存在的E1/以太網協議轉換器在轉換數據時都是以整條E1的傳輸能力為基礎l。

       它將以太網信號或V.35信號轉換為E1信號，以E1信號形式在同步/準同步數字網上進行長距離傳輸。主要目的是為了延長以太網信號和V.35信號的傳輸距離，是一種網絡接入設備。

       協議網關通常在使用不同協議的網絡區域間做協議轉換。這一轉換過程可以發生在OSI參考模型的第2層、第3層或2、3層之間。但是有兩種協議網關不提供轉換的功能：安全網關和管道。由于兩個互連的網絡區域的邏輯差異，安全網關是兩個技術上相似的網絡區域間的必要中介。如私有廣域網和公有的因特網。

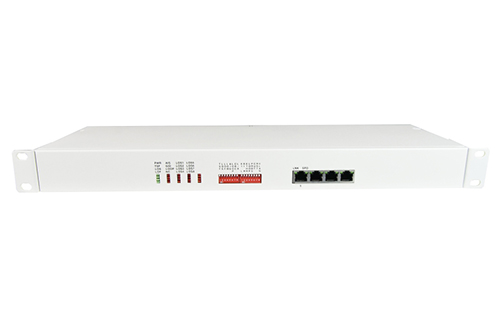

飛暢科技-協議轉換器

       RS-232/485/CAN轉換器：
       基于集中串口和不同協議的聯合，主要有RS-232串口到2M轉換器，RS-485/422串口到2MG.703轉換器，RS-232到2ME1的轉換器，CAN轉232、485轉換器、USB TO RS-232/485/422轉換器等。

       具有串行通信能力的設備仍然在控制領域、通信領域大面積使用,隨著接入設備的增多，應用功能復雜程度的提高，傳統的串行通信網絡的缺點越來越明顯,而采用RS232/CAN智能轉換器，升級、改造或重新構建既有通信或控制網絡，能夠很方便地實現RS232設備多點組網、遠程通信，特別是在不需要更改原有RS232通信軟件的情況下，用戶可直接嵌入原有的應用領域，使系統設計達到更先進的水平，在系統功能和性能大幅度提高的情況下,減少了重復投資和系統更新?lián)Q代造成的浪費。

       USB-RS232接口轉換器首要的功能是實現兩種總線的協議轉換。主機端可以使用新的USB總線協議，向外發送數據，轉換器內部將數據格式轉變?yōu)?RS232 串行信號，再發送到設備。設備回送主機的數據，則經轉換器轉變?yōu)?USB 協議數據。

       USB-RS232 接口轉換器在對所流經的數據進行協議轉換時，可以增加特別的功能。
       1、由于 USB 總線的速度比 RS232 接口快很多，可以在接口轉換器上設計數據緩沖區，以協調兩總線的速度差。
       2、RS232 接口有一些變種，如 RS485、RS422接口，接口轉換器中可以設計 RS232-RS485 或是 RS232-RS422 接口轉換器，簡化整個系統的通信接口轉換。
       3、接口轉換器在進行數據格式轉換時，可以設計加密、解密算法，對流經的數據進行處理，提高系統的數據保密性。

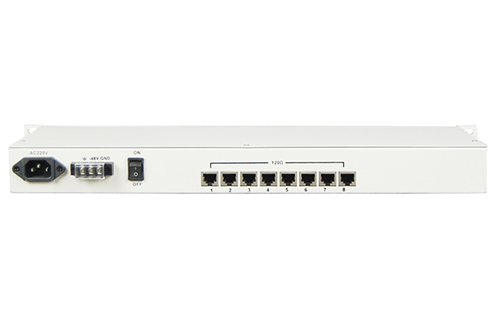

飛暢科技-協議轉換器

       基于現場總線的協議轉換器：
       基于現場總線的研究，發現多種總線標準的競爭與共存在客觀上在應用上造成了不便。

       CAN總線協議和Modbus協議的結合，通過引用 Modbus 協議代替原自定義串口協議，將通信任務按讀、寫進行歸納分類，再用 Modbus 協議定義的標準功能碼簡化通信流程，提高效率，同時也使系統具備開放性，能方便的結成網絡。Modbus協議是主從協議，而CAN總線協議是多主對等協議，這也就決定了所設計的協議轉換器在Modbus網絡中作為從站，而在CAN網絡中作為發送優先級最高的節點。

       Modbus和CAN協議轉換原理：在DSP的RAM中劃分Modbus報文和CAN報文的存儲緩沖區(包含各自的輸入和輸出緩沖區)；協議轉換器從Modbus主站收到的報文存入Modbus接收緩沖區，向主站返回應答時從CAN總線的接收緩沖區讀取數據打包成Modbus應答報文的格式進行發送；協議轉換器從Modbus接收緩沖區獲取報文并存入CAN報文發送緩沖區，依據功能碼進行發送分析，決定采用單次還是分次發送方式?？偟膩碚f，就是一種存儲轉發機制，這種機制首先考慮的是通信轉換的可靠性，存儲轉換帶來的延時直接導致通信實時性的降低。

       好了，關于協議轉換器的類別這一塊的介紹飛暢科技的小編今天就介紹到這里了，希望你看過之后能對你有所幫助。飛暢科技20年專業從事協議轉換器、工業級以太網交換機、光端機、光纖收發器等工業通信設備的研發、生產和銷售，歡迎了解更多，咨詢熱線：0571-87007140，400-0505-571。
