光纖收發器具體是怎么連接的？光纖收發器連接方式圖解大全！

瀏覽次數：發布時間：2019-07-22

        光纖收發器可以實現光信號和電信號的轉換，通過光纖進行信號的轉換，最后和一些設備連接，讓你的傳輸通信暢通無阻。當我們遠距離傳輸時，通常會使用光纖來傳輸。因?yàn)楣饫w的傳輸距離很遠，一般來說單模光纖的傳輸距離在10千米以上，而多模光纖的傳輸距離最高也能達到2千米。而在光纖網絡中，我們常常會使用到光纖收發器。那么，光纖收發器具體是怎么連接的？接下來杭州飛暢的小編就來為大家介紹下光纖收發器連接圖解。

        光纖收發器的連接和使用方法：

        要想知道光纖收發器怎么用，就要先知道光纖收發器有什么作用。簡單的來說，光纖收發器的作用就是光信號和電信號之間的相互轉換。從光口輸入光信號，從電口(常見的RJ45水晶頭接口)輸出電信號，反之亦然。其過程大概為:把電信號轉換為光信號，通過光纖傳送出去，在另一端再把光信號轉化為電信號，再接入路由器、 交換機等等設備。

        因此，光纖收發器一般都是成對使用的。比如，運營商(電信、移動、聯通)的機房里面的光纖收發器(可能是其他的設備)和你家的光纖收發器。如果你想用光纖收發器組建自己的局域網，那必須要成對使用。

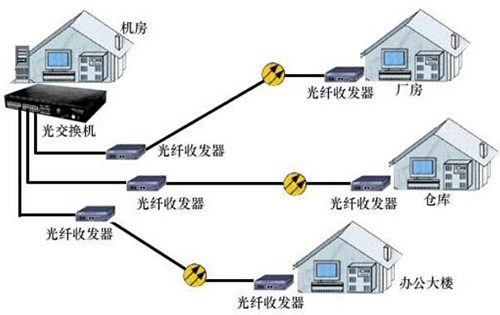

光纖收發器網絡連接圖
光纖收發器網絡連接圖

        光纖收發器一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。有了光纖收發器，也為需要將系統從銅線升級到光纖，為缺少資金、人力或時間的用戶提供了一種廉價的方案。光纖收發器的作用是，將我們要發送的電信號轉換成光信號，并發送出去，同時，能將接收到的光信號轉換成電信號，輸入到我們的接收端。

        一般光纖收發器和一般的交換機一樣，通了電，插上就能用，不需要做什么配置。光纖插光口，RJ45水晶頭插電口。不過要注意光纖的收發，一根收一根發，不行就相互換一下。
光纖收發器連接圖解

光纖收發器連接圖解

        第一點：遠端發射

       主要是遠端的收發器將信息進行光纖傳輸傳達至機房,發射端的收發器一端網口連接著設備，主要是將前端的信息數據傳輸?shù)绞瞻l(fā)器，再由收發器將網口傳輸回來的電信號轉化成光信號，從收發器的光口進行光纖遠距離傳輸

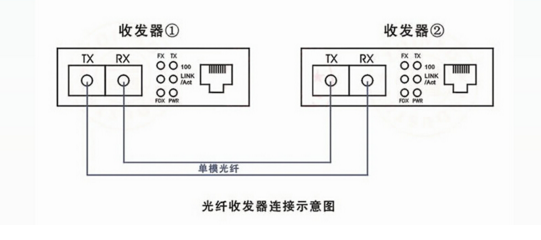

光纖收發器連接示意圖
光纖收發器連接示意圖

       第二點：機房接收

       將前端由光纖傳輸?shù)墓庑盘?hào)轉換成電信號，進行數據接收，最終傳輸?shù)狡聊恢校瓿尚盘?hào)遠距離傳輸傳達

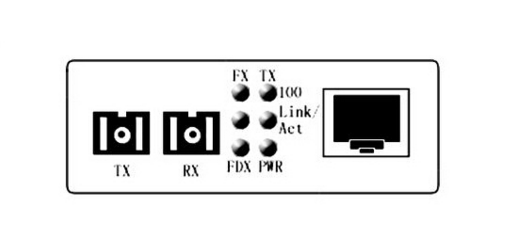

       在此杭州飛暢科技提醒各位，在進行收發器安裝連接時，要注意查看連接是否正確，指示燈是如何提示的，收發器有六個指示燈分別對應著不同連接信息，正確的指示燈提示應該是這樣的(如下圖)

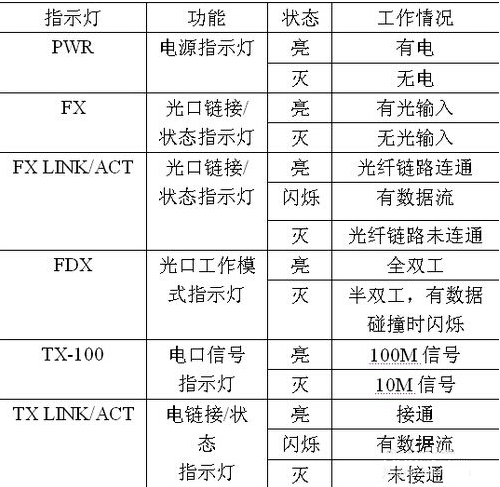

光纖收發器指示燈含義圖解

光纖收發器指示燈含義圖解

       以上就是關于光纖收發器的連接方式圖解，希望能對你有所幫助。飛暢科技20年專業從事工業環網交換機、光端機、光纖收發器、協議轉換器等工業通信設備的研發、生產和銷售，歡迎了解更多，咨詢熱線：0571-87007140，400-0505-571。
