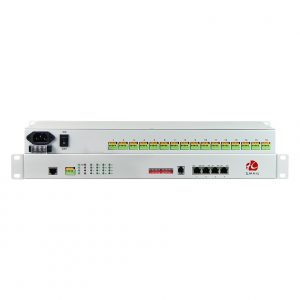

RS485集線器工作原理及接線方法詳解

瀏覽次數：發布時間：2023-11-07



RS485集線器作為實現多設備通信的關鍵中介，在工業自動化、智能樓宇等領域有著廣泛應用。本文旨在詳細解析RS485集線器的工作原理及其接線方法。


RS485集線器工作原理
RS485集線器利用RS485總線標準，支持半雙工通信模式。其工作原理基于差分信號傳輸，意味著數據通過兩條線（通常標記為A和B）傳遞，一個為正信號，一個為負信號，使得通信在長距離和高干擾環境下更加穩定。這種方式使得RS485集線器能夠連接多達32個節點設備。

接線方法詳解
確定供電需求：確保RS485集線器接收到穩定的電源供電，其規格要與集線器標識相匹配。
連接通信線：將總線的A、B信號線分別接入集線器的A+和B-端子。應使用屏蔽雙絞線以減少干擾。
連接設備節點：按照設備手冊將每個RS485設備的通信線接到集線器對應的端子上，注意保持A、B線的一致性。
接地處理：為了穩定信號，減少電磁干擾，將集線器的接地端子連接到系統的地線上。
測試與調試
在通電之前使用萬用表檢查所有連接，確保無短路或斷路。
設定設備地址和參數，避免地址沖突，并確保通信參數（波特率、數據位、停止位、奇偶校驗位）一致。
通過發送測試信號，檢查數據是否能在總線上正確無誤地傳輸。
常見問題及解決方法
信號反射問題：在總線的兩端安裝120歐姆終止電阻，以降低信號反射。
線纜選擇：根據通信距離和環境，選擇合適規格的屏蔽雙絞線。
接地不當：確保集線器良好接地，否則可能引起通信不穩定。

掌握了RS485集線器的工作原理和正確的接線方法，就能夠有效地解決多個設備的通信問題。在布線、安裝和調試過程中，注意上述各項要點，將有助于構建一個穩定可靠的通信網絡。
