485集線器工作原理及接線方法

瀏覽次數：發布時間：2023-11-07

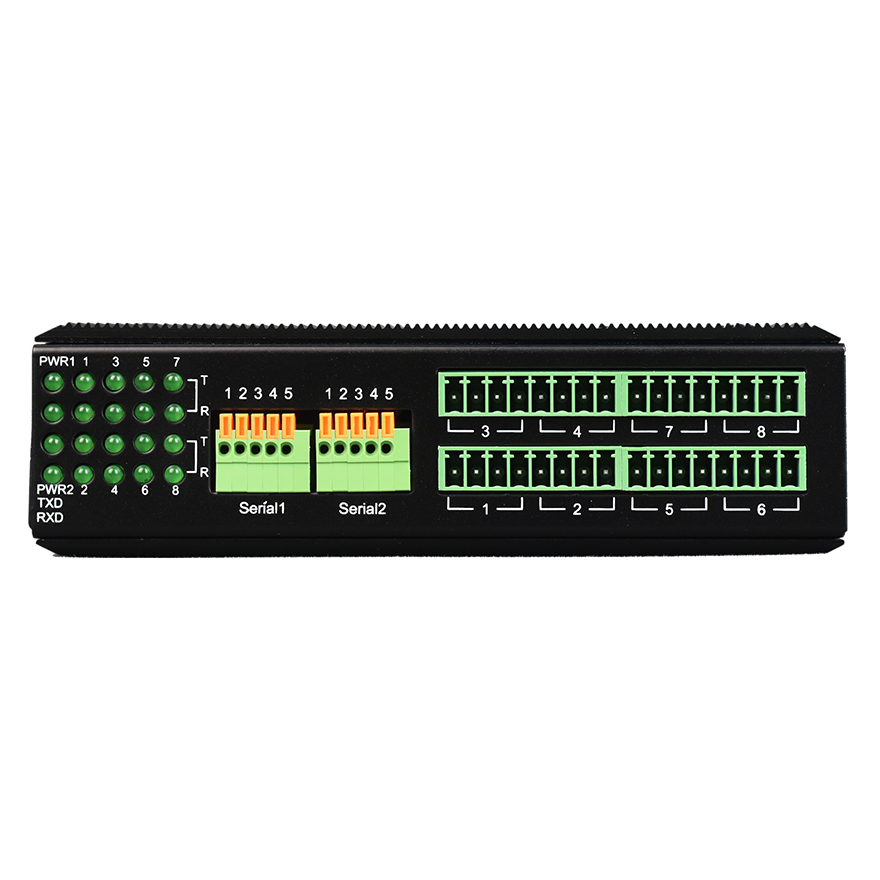

RS-485集線器是工業通信中的重要設備，用于連接多個RS-485設備并通過一條通信線與上位機通信。本文將探討485集線器的工作原理和接線方法。


485集線器的工作原理
RS-485集線器基于RS-485通信標準，通過差分信號傳輸數據，可以極大地抵抗電磁干擾，保證通信的穩定性和遠距離傳輸?shù)目煽啃浴?85集線器通常支持“點對多點”通信，能夠讓多達32個（或更多，取決于設備設計）RS-485設備接入同一網絡。

接線方法
供電接線：將485集線器的電源線接到指定的電源輸入端子上，確保供電穩定且符合設備規格。
通信線接線：按照RS-485通信標準，將A、B兩線分別接到集線器的A、B信號端子上。A通常是數據+線，B是數據-線。
終端設備接線：將各RS-485設備的A、B線分別接到集線器上對應的A、B端子。確保所有設備的A、B線序一致。
接地線：為了減少干擾，應將485集線器的接地端子接到良好的地線上。
測試與調試
使用萬用表檢查接線是否正確且連接良好。
上電后，檢查各設備地址設置是否正確，避免地址沖突。
進行通信測試，確保數據可以在各設備間正確傳輸。
注意事項
避免回路：485通信線不應形成回路，以防信號反射干擾。
線纜選擇：應使用屏蔽雙絞線，并且線徑應足夠支持通信距離。
端點終止：在通信線的兩端使用120歐姆的終止電阻，以減少信號反射。

485集線器提供了一種簡單有效的方式，實現多個RS-485設備的網絡通信。通過正確的接線方法和仔細的調試，可以確保系統的穩定運行和通信的高效性。
