串口服務器TCP服務端模式（TCP Server Mode）介紹

瀏覽次數：發布時間：2022-11-29

背景簡介
假設串口服務器的串口工作在“TCP服務端模式”下，被動地等待1臺主機PC連接，同時主機能夠讀取或發送以太網數據給一個串口設備。
串口服務器（TCP服務端）的參數信息如下：
    IP地址：192.168.0.148
    本地端口：4096
    波特率：9600
    校驗位：None
    數據位：8
    停止位：1
主機PC（TCP客戶端）的參數信息如下：
l IP地址：192.168.0.166
操作步驟
步驟 1 配置串口服務器的IP地址。

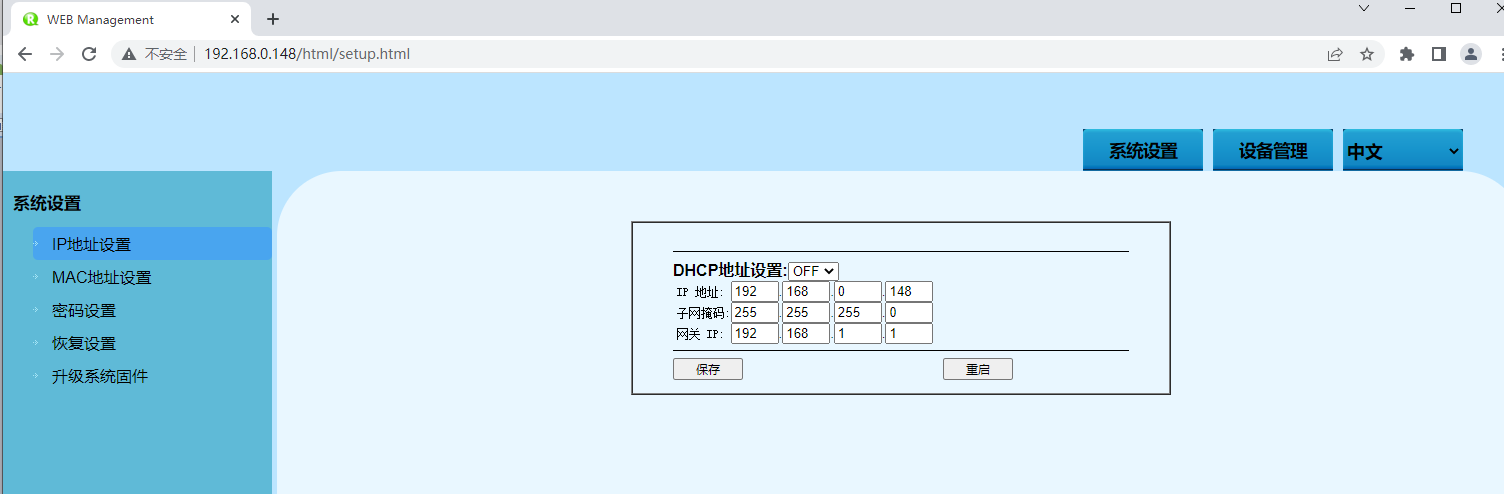

           1. 登錄Web配置界面，選擇“系統設置 > IP地址配置 ”。
           2. 在選項框中分別輸入串口服務器對應的“DHCP地址設置”“IP地址”、“子網掩碼”和“網關地址”。
步驟 2 配置串口參數信息。

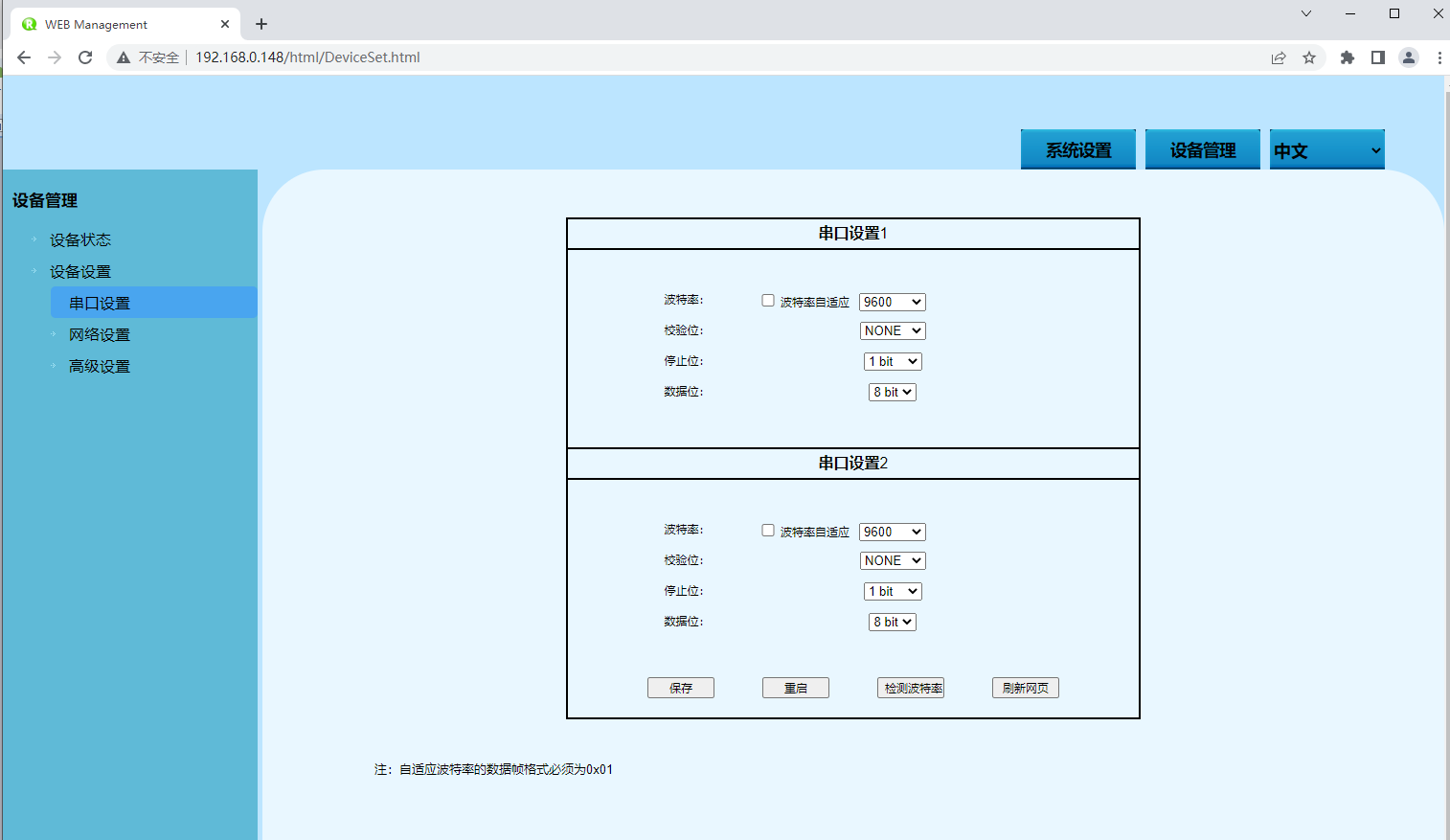

           1. 登錄Web配置界面，選擇“設備管理 > 設備設置 >  串口設置”。



           2. 在“串口設置”選項框中分別設置“波特率”、“數據位”、“停止位”和“校驗位”。
           3. 其他參數保持默認即可，單擊“設置”。
步驟 3 配置串口服務器的工作模式。
           1. 登錄Web配置界面，選擇“設備管理> 設備設置 > 網絡設置”。

           2. 單擊“連接設置”下拉列表框，選擇“TCP Server”。
           3. 在“本地端口”文本框中輸入“40080”。
           4. 其他參數保持默認即可，單擊“設置”。
           5. （可選）選擇“系統設置> 保存設置>保存設置”，單擊“保存配置”按鈕，可避免因重啟設備導致參數丟失。
步驟 4 運行“調試助手”軟件，為主機創建TCP客戶端。

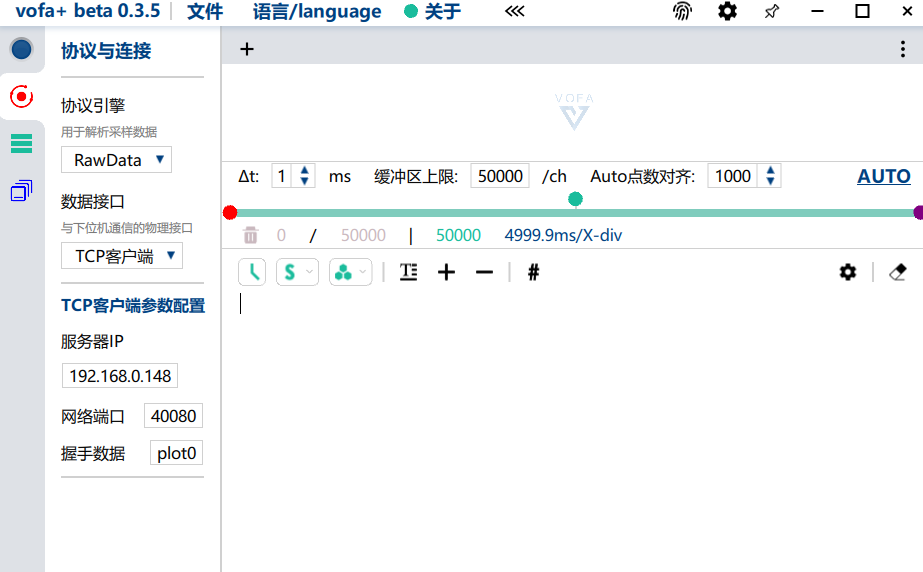

           1. 安裝并運行“TCP/UDP SOCKET調試工具”軟件，單擊“創建連接”輸入服務端IP端口。

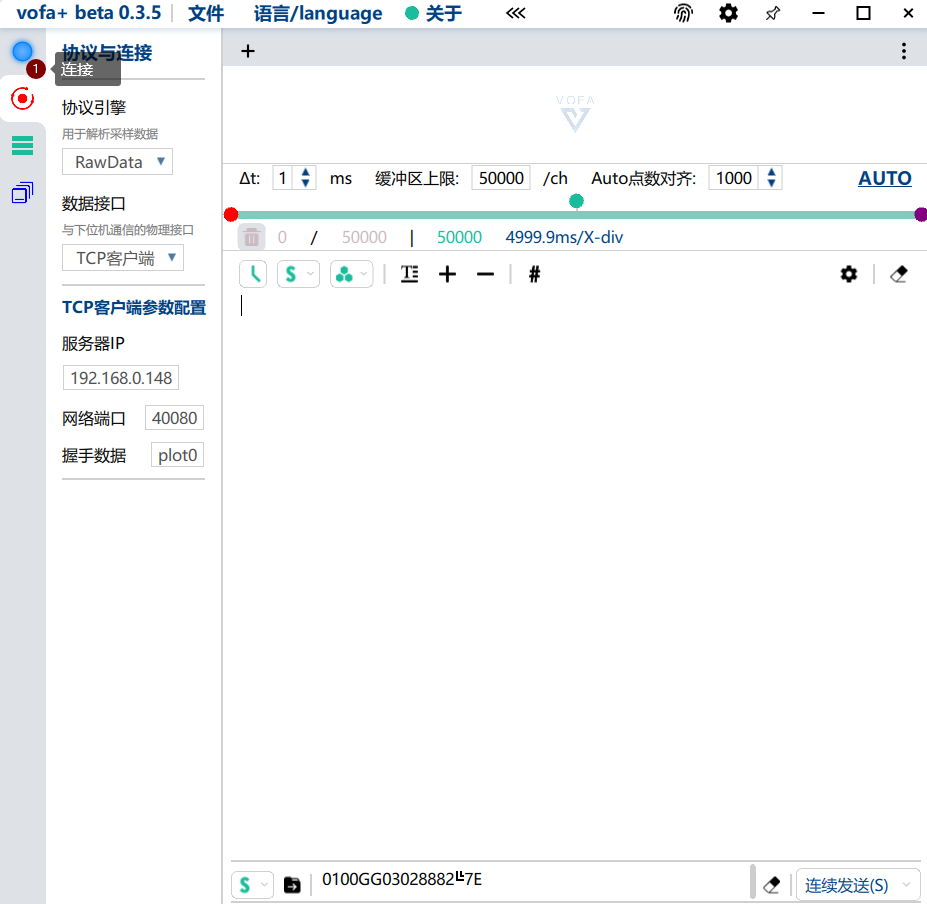

           2. 選中創建的TcpClient連接，單擊連接。


步驟 5 同步運行“串口調試助手”和“TCP/UDP SOCKET調試工具”軟件，測試串口服務器（即TCP服務端）和主機PC（即TCP客戶端）相互通信。

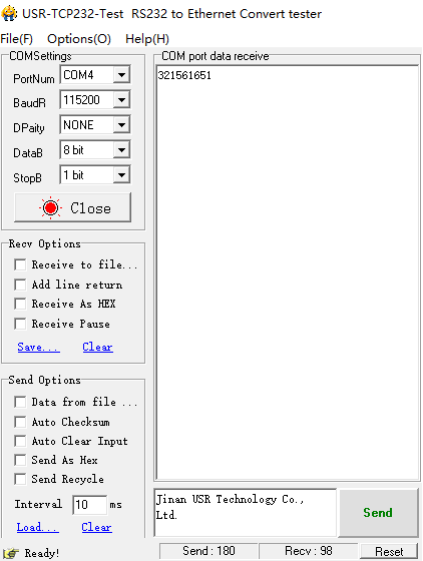

           1. 安裝并運行“串口調試助手”軟件。
           2. 打開串口“COM3”窗口，配置串口號、波特率、校驗位和數據位等參數與WEB界面的“串口配置”保持一致。
           3. 打開“COM3”的串口信號，輸入串口信息，單擊發送。

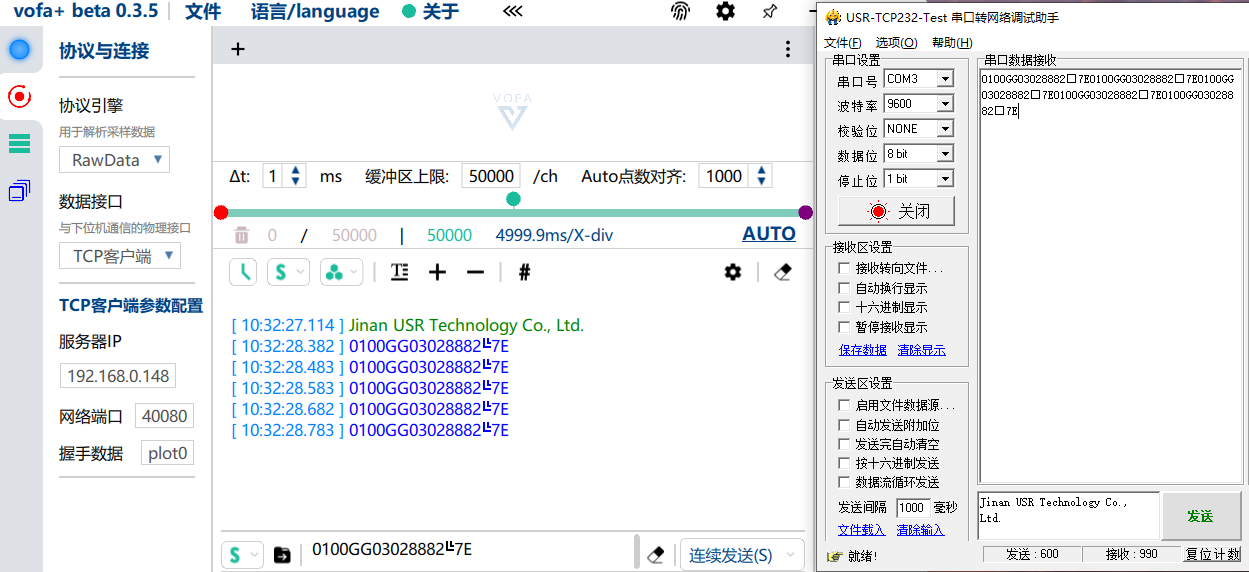

           4. 運行“調試助手”軟件，在TcpClient選項框中查看主機PC接收到的串口信息。同理，主機PC也可向串口設備發送信息。
