交換機SNMP協議詳解

瀏覽次數：發布時間：2022-11-23

SNMP 概述


簡單網絡管理協議（SNMP），由一組網絡管理的標準組成，包含一個應用層協議
（application layer protocol）、數據庫模型（database schema）和一組資源對象。該協議能夠支持網絡管理系統，用以監測連接到網絡上的設備是否有任何引起管理上關注的情況。該協議是互聯網工程工作小組（IETF，Internet Engineering Task Force）定義的internet 協議簇的一部分。SNMP 的目標是管理互聯網 Internet 上眾多廠家生產的軟硬件平臺，因此 SNMP 受 Internet 標準網絡管理框架的影響也很大。SNMP 已經出到第三個版本的協議。


SNMP 技術介紹


SNMP 是基于 TCP/IP 協議族的網絡管理標準，是一種在 IP 網絡中管理網絡節點（如服務器、工作站、路由器、交換機等）的標準協議。SNMP 能夠使網絡管理員提高網絡管理效能，及時發現并解決網絡問題以及規劃網絡的增長。網絡管理員還可以通過 SNMP 接收網絡節點的通知消息以及告警事件報告等來獲知網絡出現的問題。

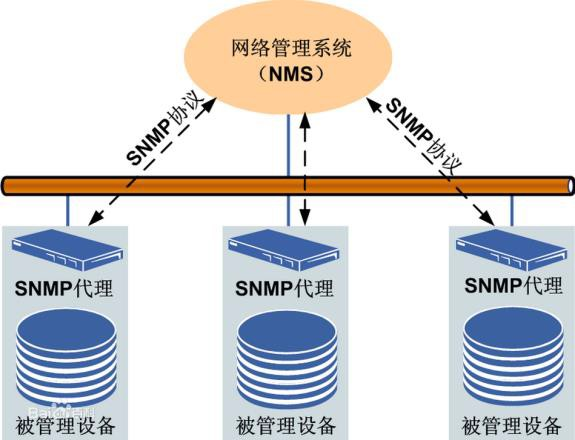

SNMP 管理的網絡主要由三部分組成：
     1.被管理的設備
     2.SNMP 代理
     3.網絡管理系統（NMS）
它們之間的關系如上圖所示：
     1.網絡中被管理的每一個設備都存在一個標準的管理信息庫（MIB）用于收集并儲存管理信息。通過 SNMP 協議，NMS 能獲取這些信息。被管理設備，又稱為網絡單元或網絡節點， 可以是支持 SNMP 協議的路由器、交換機、服務器或者主機等。
     2.SNMP 代理是被管理設備上的一個網絡管理軟件模塊，擁有本地設備的相關管理信息， 并用于將它們轉換成與 SNMP 兼容的格式，傳遞給 NMS。
     3.NMS 運行應用程序來實現監控被管理設備的功能。另外，NMS 還為網絡管理提供大量的處理程序及必須的儲存資源。


基礎配置

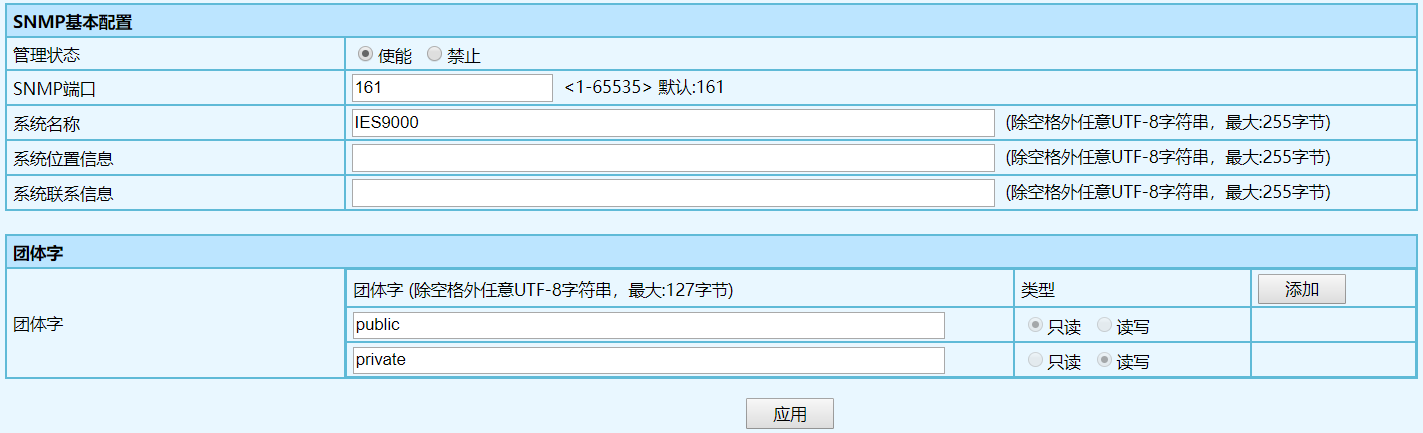

     1．在導航欄中選擇[管理設置/SNMP/V1/V2 配置]，進入 SNMP[基本配置]界面。
     2．在 SNMP[基本配置]界面中可以查看當前 SNMP 的基本配置。
     3．如需修改基本配置，可在配置框中修改相應配置，然后單擊<應用>生效，如下圖所示。

     4. 如需添加團體字，單擊<添加>后就會增加一個團體字，設置團體字名稱和類型。系統最多支持 8 個團體字，其中第 1 和第 2 個是系統默認的，所以最多還可以添加 6 個團體字。單擊<應用>生效。
     5. 如需刪除團體字，單擊相應條目右側的<刪除>（其中第 1 個和第 2 個是系統默認的，不能被刪除），單擊<應用>生效。


配置項說明


表1基本配置項說明
配置項 說明
管理狀態 SNMP全局使能狀態：
使能：開啟SNMP功能。
禁止：關閉SNMP功能。注：默認為開啟。
SNMP 端口 SNMP 端口，取值范圍為<1-65535>，默認值為 161。
系統名稱 系統名稱，可輸入除空格外任意合法字符，最大長度為 255。
系統位置信息 系統位置信息，可輸入除空格外任意合法字符，最大長度為 255。
系統聯系信息 系統聯系信息，可輸入除空格外任意合法字符，最大長度為 255。
團體字 SNMP 團體字：
名稱：可輸入除空格外任意合法字符，最大長度為 127。
類型：只讀、讀寫。
注：系統最多支持 8 個團體字，最少必須要兩個團體字，系統默認的兩個團體字只能修改團體字名，不能更改類型，不能刪除；單擊<添加>可添加團體字，添加的團體字可以修改名稱，可以更改類型，可以刪除。

trap 設置


配置步驟

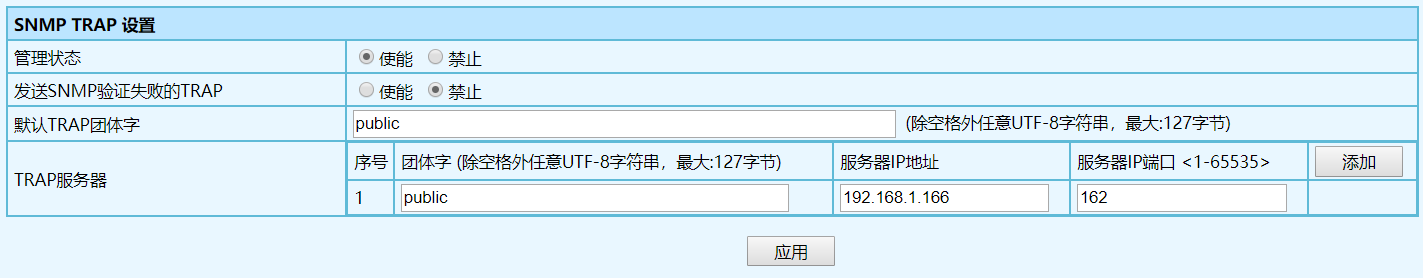

     1．在導航欄中選擇[管理設置/SNMP/Trap 設置]，進入 SNMP[Trap 設置]界面。
     2．在 SNMP[Trap 設置]界面中可以查看當前 SNMP 的 Trap 配置。
     3．如需修改 Trap 設置，可在配置框中修改相應配置，然后單擊<應用>，如下圖所示。、

     4. 如需添加 Trap 服務器，單擊<添加>后就會 Trap 服務器條目。系統最多支持 4 組Trap 服務器，其中第 1 組是系統默認存在的，不能被刪除，所以最多還可以添加 3 組 Trap 服務器，單擊<應用>生效。
     5. 如需刪除 Trap 服務器，單擊相應條目右側的<刪除>（其中第 1 組是系統默認的， 不能被刪除），單擊<應用>生效。


配置項說明


表 15.3 SNMP[trap 設置]界面的配置項說明
配置項 說明
管理狀態 trap 全局使能狀態：
使能：開啟 trap 功能。
禁止：關閉 trap 功能。注：默認為開啟。
TRAP 版本 trap 版本，支持 v1 和 v2c。
發送 SNMP 驗證失敗的 TRAP 使能或關閉發送 SNMP 驗證失敗的 TRAP：
使能：使能發送 SNMP 驗證失敗的 TRAP。
禁止：關閉發送 SNMP 驗證失敗的 TRAP。注：默認為禁止。
默認 trap 團體字 默認的 trap 團體字，可輸入除空格外任意合法字符，最大長度為 127。
trap 服務器 設置 trap 服務器：
團體字：可輸入除空格外任意合法字符，最大長度為 127。
服務器 IP 地址：trap 服務器的 IP 地址， IPv4，點分十進制格式。
服務器 IP 端口：trap 服務器的 IP 端口， 范圍<1-65535>, 默認 162。注：系統最多支持 4 個服務器，單擊<添加>按鈕進行添加，系統默認服務器的序號為 1 ，團體字為 public，IP 地址為 192.168.1.200，IP 端口為 162；默
認服務器不能刪除，添加的服務器可刪除。
