一文讀懂常見的網絡拓?fù)浣Y(jié)構

瀏覽次數：發布時間：2022-11-04

網絡拓?fù)?Network Topology)結構是指用傳輸介質互連各種設備的物理布局或邏輯布局。

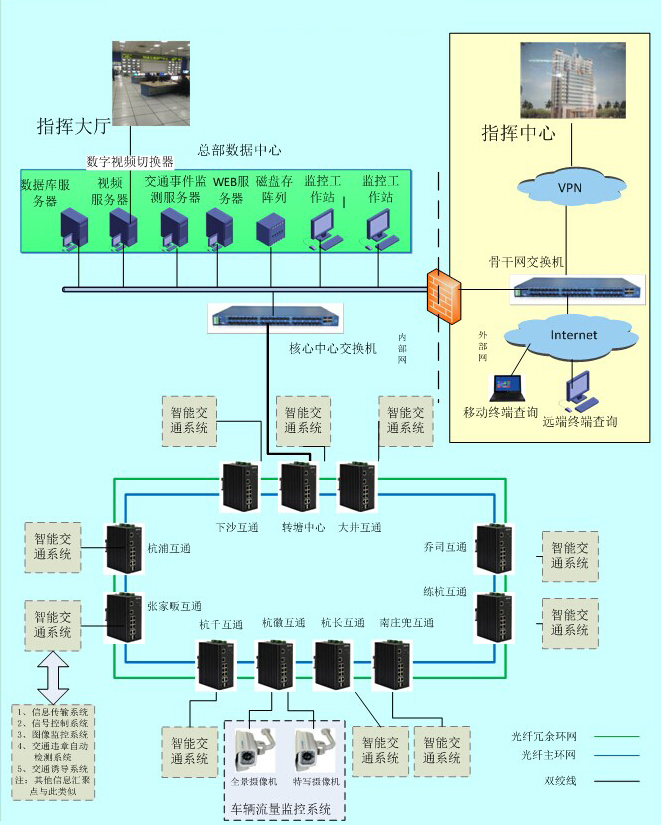

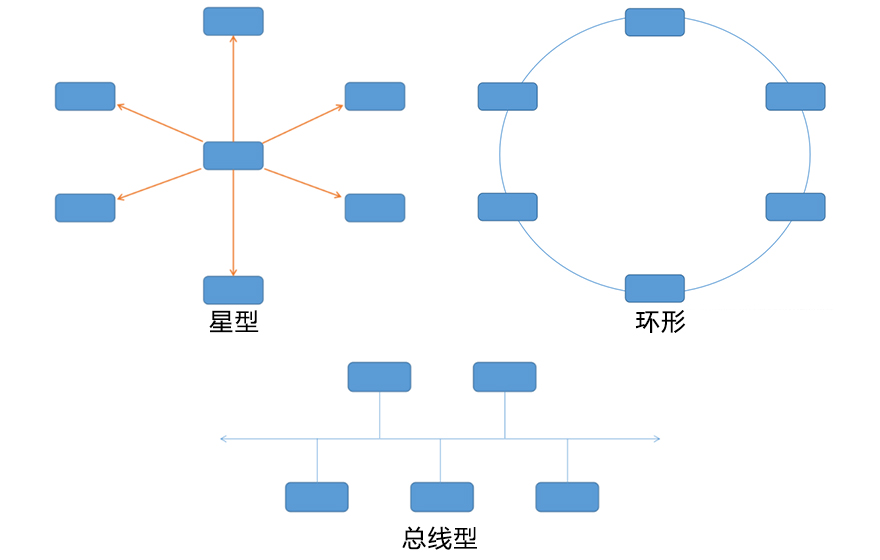

常見的網絡拓?fù)浣Y(jié)構有以下3種：1.總線型網絡拓?fù)浣Y(jié)構；2.星型網絡拓?fù)浣Y(jié)構；3.環形網絡拓?fù)浣Y(jié)構；





一、總線型網絡拓?fù)浣Y(jié)構

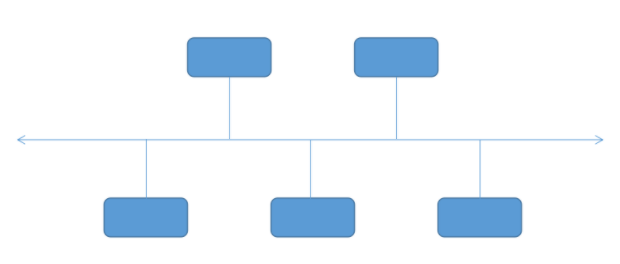

總線拓?fù)浣Y(jié)構是將網絡中的各個節點設備用“一根總線”連接起來，實現計算機網絡的功能。任何連接在總線上的設備都能在總線上發信號，并且所有設備都能接收信號。總線型拓?fù)浣Y(jié)構圖如下:




優點：

1、結構簡單。

2、節點的增、刪和位置的變動較容易。

3、系統的擴充性能好。

4、多個節點共用一條傳輸信道，信道利用率高。

缺點：

1、總線的傳輸距離有限,通信范圍受到限制。

2、負載重時，線路的利用率較低。

3、網絡延遲時間不確定，故障隔離和檢測困難。



二、星型網絡拓?fù)浣Y(jié)構

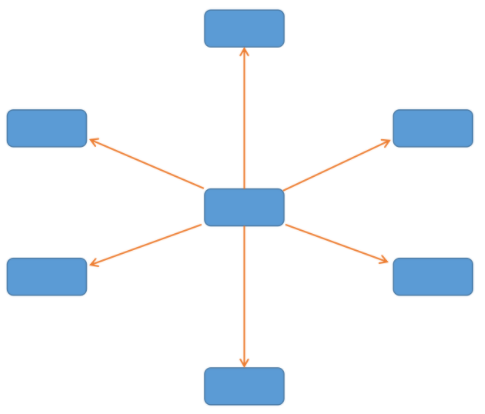

星型拓?fù)浣Y(jié)構中，中央?yún)R聚節點單元以放射狀連接到網中的各個結點。網絡中的各節點通過點到點的方式連接到一個匯聚節點（多光匯聚型交換機）上，由該匯聚節點向每個目的節點傳送信息。星型拓?fù)浣Y(jié)構圖如下:





優點：

1、結構簡單，連接方便，管理和維護都相對容易，重新配置靈活。

2、各節點與中央交換單元直接連通，各節點之間通信必須經過中央單元轉換，故障隔離和檢測容易。

3、網絡延遲時間短，傳輸誤差低。

缺點：

1、安裝和維護的費用較高。

2、共享資源的能力較差。

3、一條通信線路只被該線路上的中央節點和邊緣節點使用，通信線路利用率不高。

4、對中央節點要求相當高，一旦中央節點出現故障，則整個網絡將癱瘓。



三、環型網絡拓?fù)浣Y(jié)構

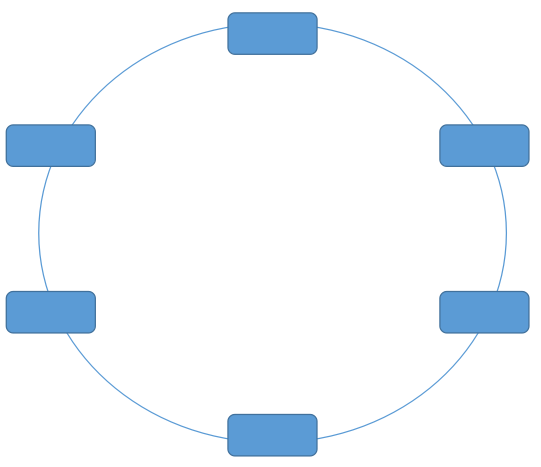

環型拓?fù)浣Y(jié)構：將信息傳輸線路構成個封閉的環型， 各結點通過中繼節點連入網內，各中繼節點間首尾相接，信息單向沿環路連點傳送。各節點通過通信線路組成閉合的回路，環中數據只能單向傳輸。環型拓?fù)浣Y(jié)構圖如下:





優點：

1、環型網中信息的流動方向是固定的，兩個節點僅有一條通路，路徑控制簡單；

2、有旁路設備，節點一旦發生故障，系統自動旁路，可靠性高；結構簡單，節點的增、刪和位置的變動較容易。

缺點：

1、環型拓?fù)浣Y(jié)構的媒體訪問控制協議都采用令牌傳遞的方式,在負載很輕時,信道利用率相對來說就比較低。

2、信息要串行穿過多個節點，在網中節點過多時傳輸效率低，系統響應速度慢；

3、故障檢測困難。因?yàn)椴皇羌锌刂?故障檢測需在網上各個節點進行。

4、由于環路封閉，擴充較難。



四、混合網絡型拓?fù)浣Y(jié)構


混合型網絡拓?fù)浣Y(jié)構就是指同時使用上面的3種網絡拓?fù)浣Y(jié)構種兩種或兩種以上的網絡拓?fù)浣Y(jié)構。


這種網絡拓?fù)浣Y(jié)構是由星型結構和總線型結構的網絡結合在一起的網絡結構，這樣的拓?fù)浣Y(jié)構更能滿足相對于前三種結構更大的網絡拓展，不但在解決星型網絡在傳輸距離上局限的同時，又解決了總線型網絡在連接用戶數量的限制。這種網絡拓?fù)浣Y(jié)構同時兼顧了星型網與總線型網絡的優點，在缺點方面得到了一定的彌補。

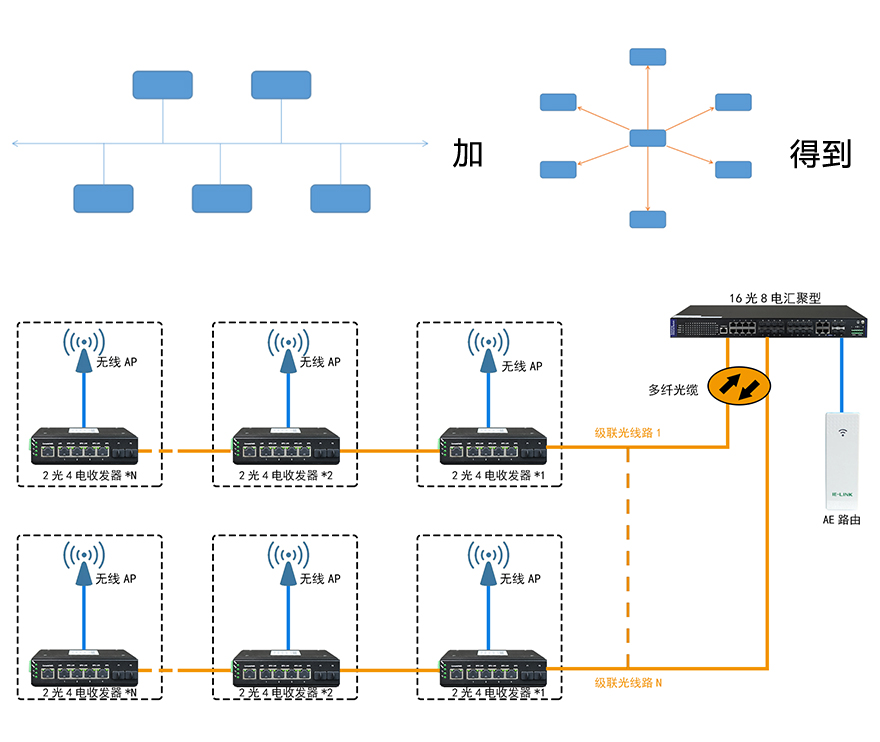

例如上圖：是多條總線結構（手拉手級聯）連接到一臺匯聚交換機，組合成更大的復合型網絡。
