ERPS配置實例

瀏覽次數：發布時間：2022-10-19

ERPS配置實例：

本次測試使用了一臺24+4交換機（FC4M-G24G），5臺4光8電交換機（FCM-G1-G8GF4）；
注：同系列產品配置設置通用。

首先確定每臺設備需要修改的預設IP（本次測試預設IP為192.169.1.10 - 15；
測試用電腦IP為192.169.1.100；

IP修改步驟：
1、用網線將交換機單獨直連PC；

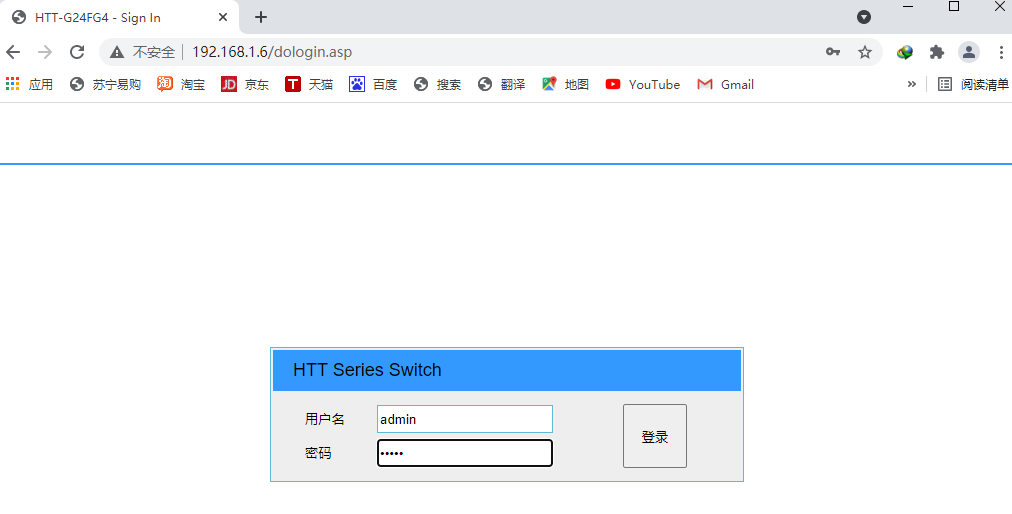

2、瀏覽器訪問默認IP 192.168.1.6；

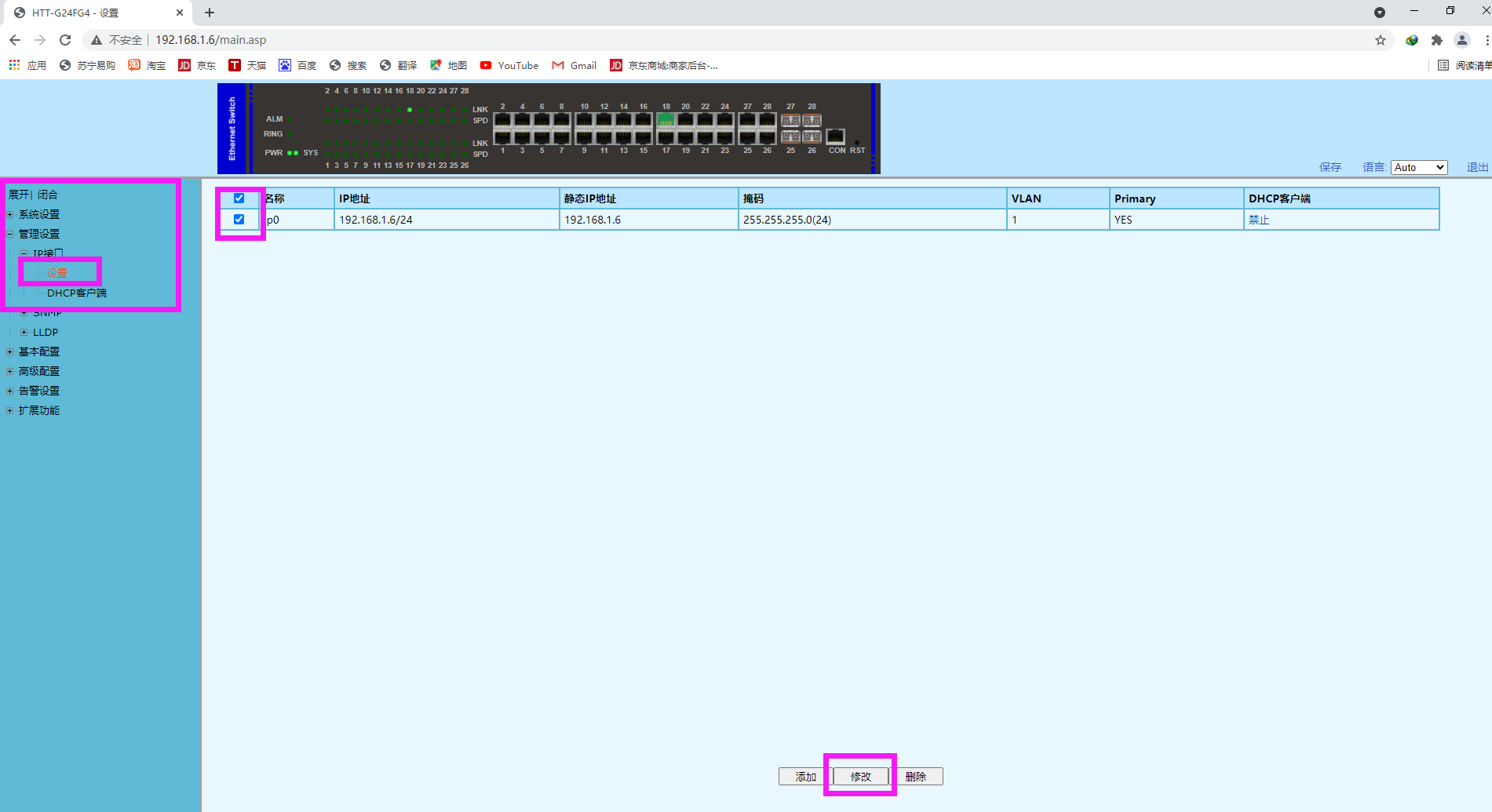

3、登錄后在導航欄中：[管理設置]—[IP接口]—[設置]中勾選當前IP設置然后點擊下方[修改]按鍵。

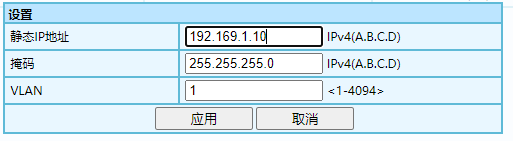

4、將IP修改為新IP后，訪問新IP地址。

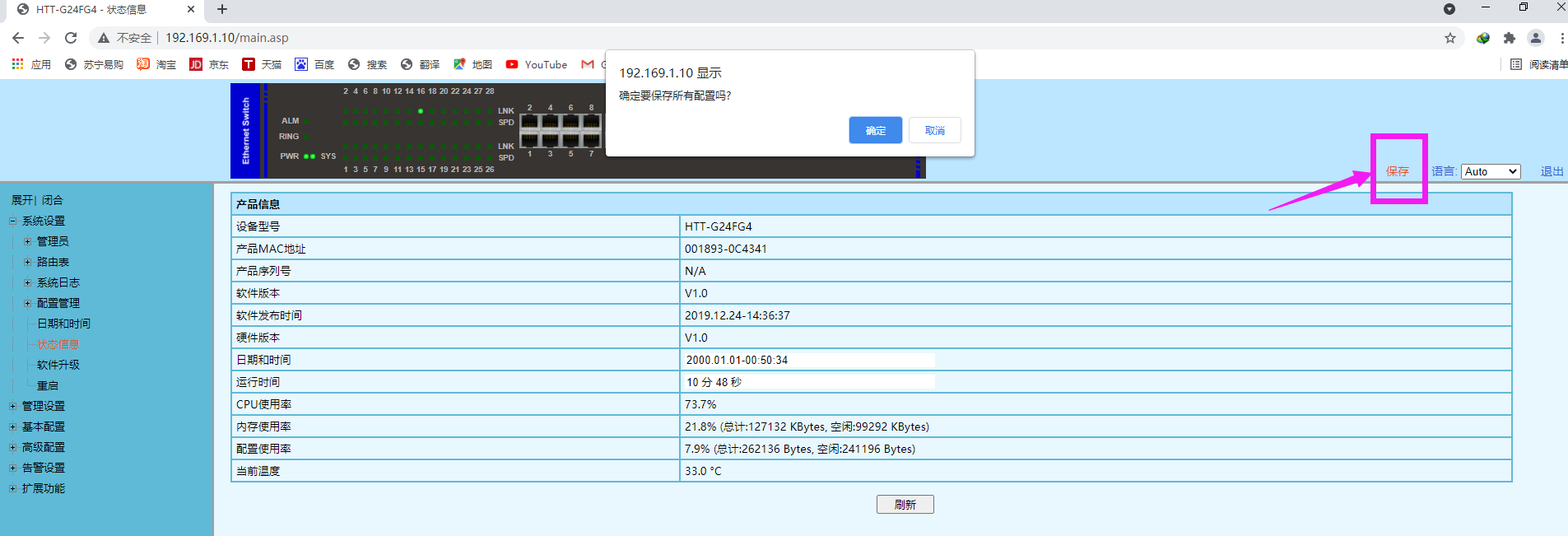

5、點擊保存，然后在彈出的小窗口中點擊確定。

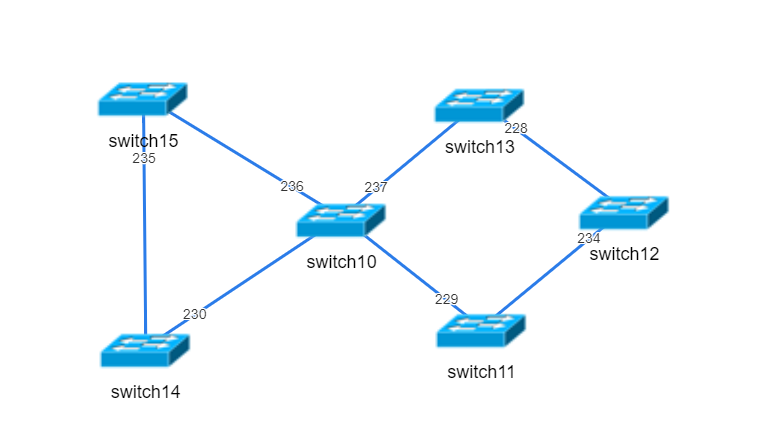

本次測試目標拓撲如圖：

相切環配置要先預設好VLAN，案例配置如下：

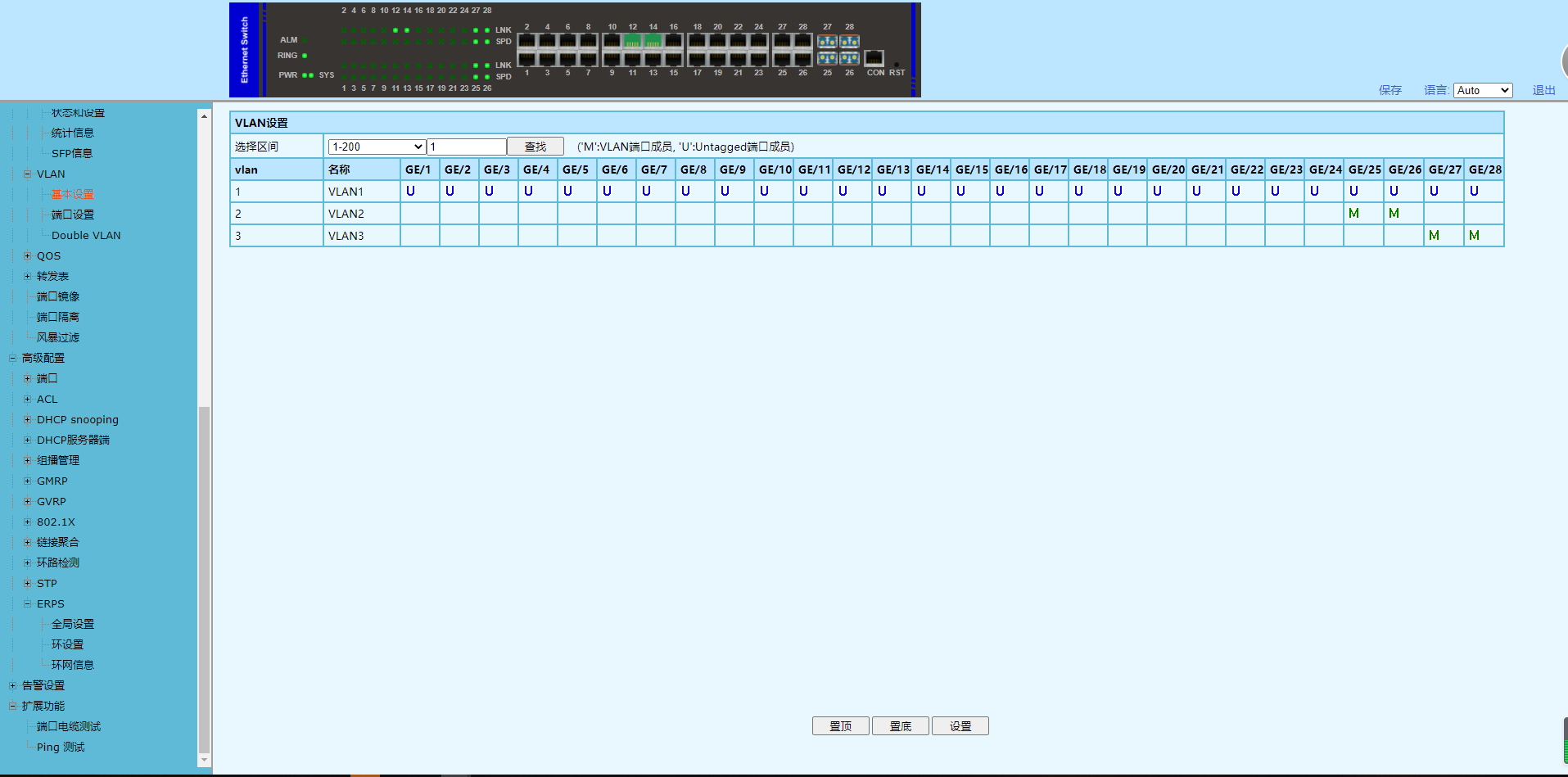

1、在switch10（FC4M-G24G）先分別添加兩個VLAN；

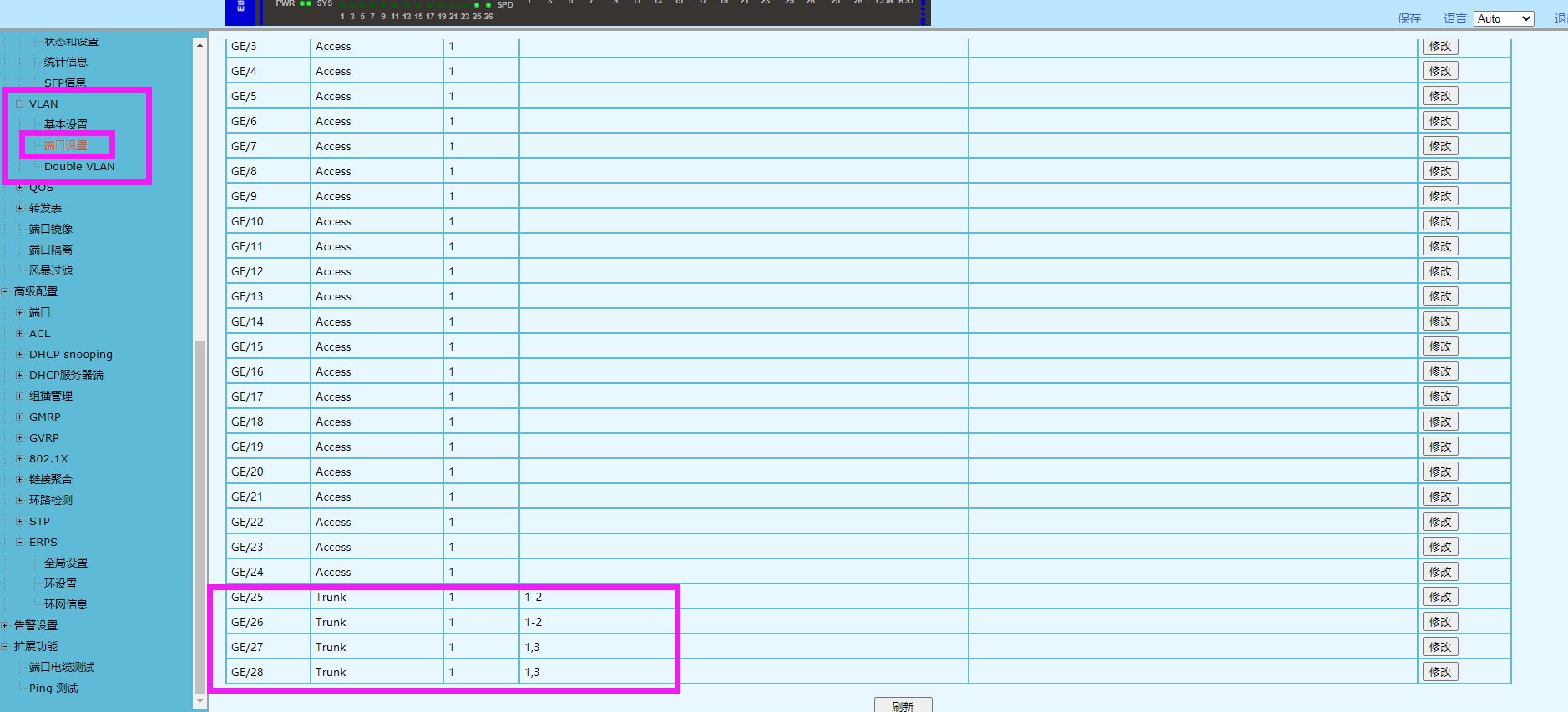

2、VLAN2成員為GE/25、26端口；VLAN3成員為GE/27、28端口。且端口模式為“Trunk”；在：[基本配置]—[VLAN]—[端口設置]中修改配置

3、設置好匯聚節點設備后再配置兩個環內的設備VLAN（此步驟可以和改IP一起操作），修改后保存。

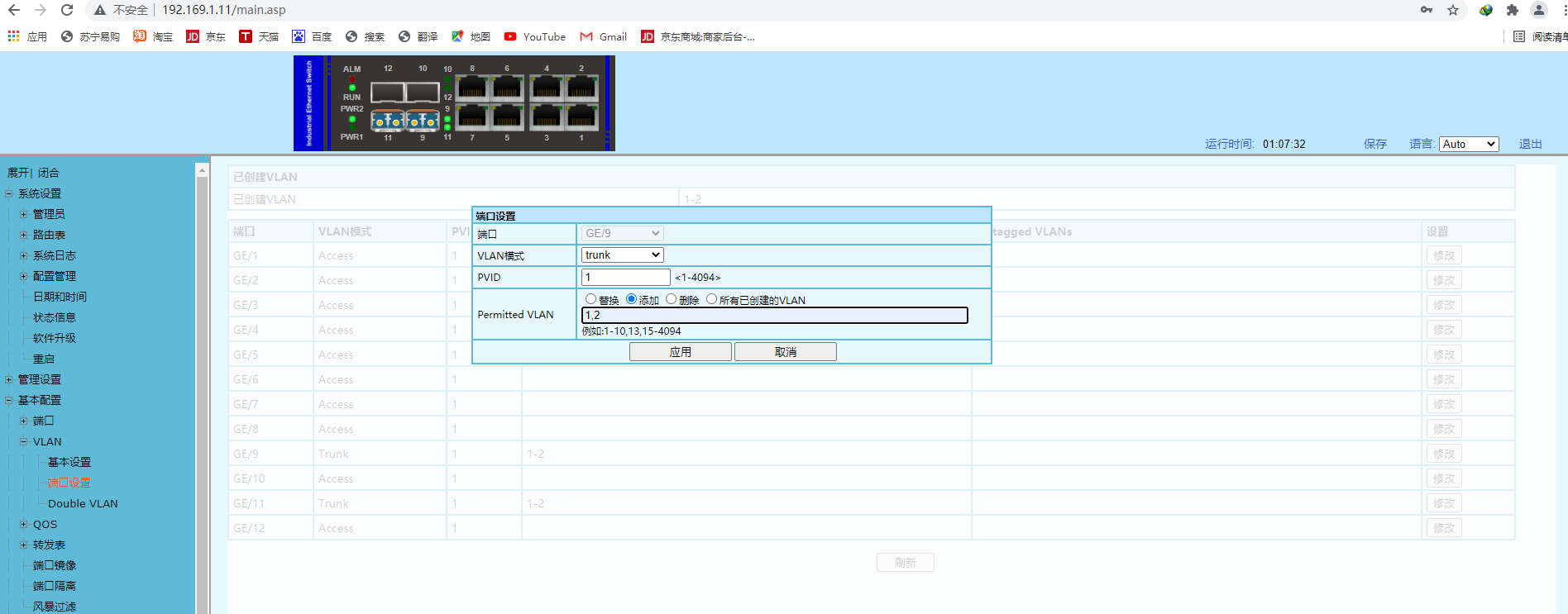

192.169.1.11（端口設置）

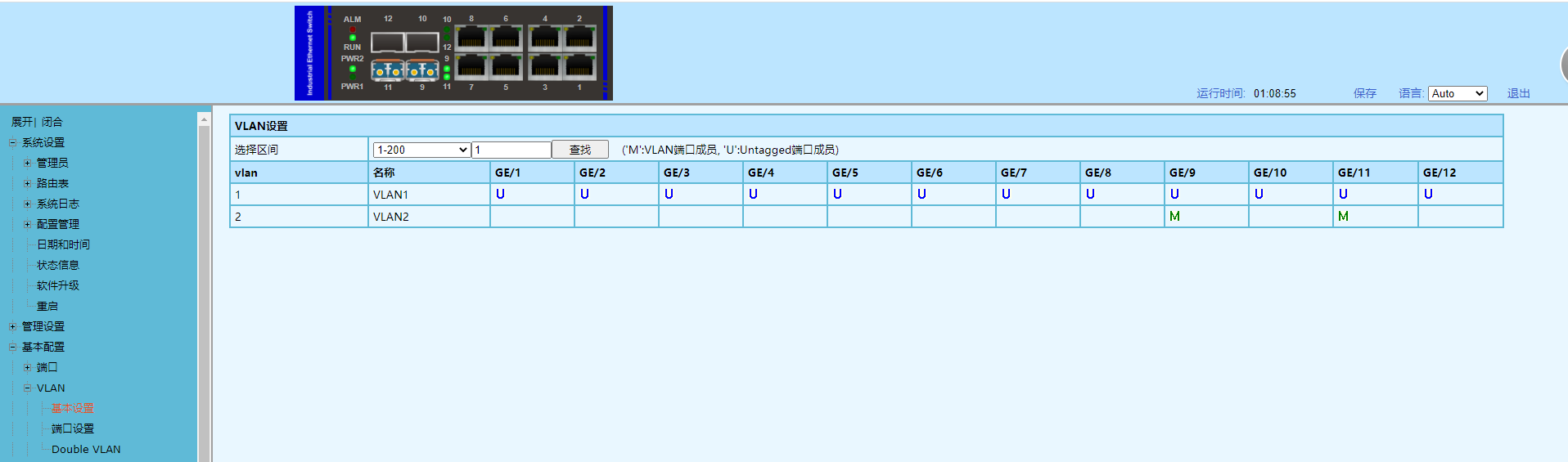

192.169.1.11（設置好后狀態）

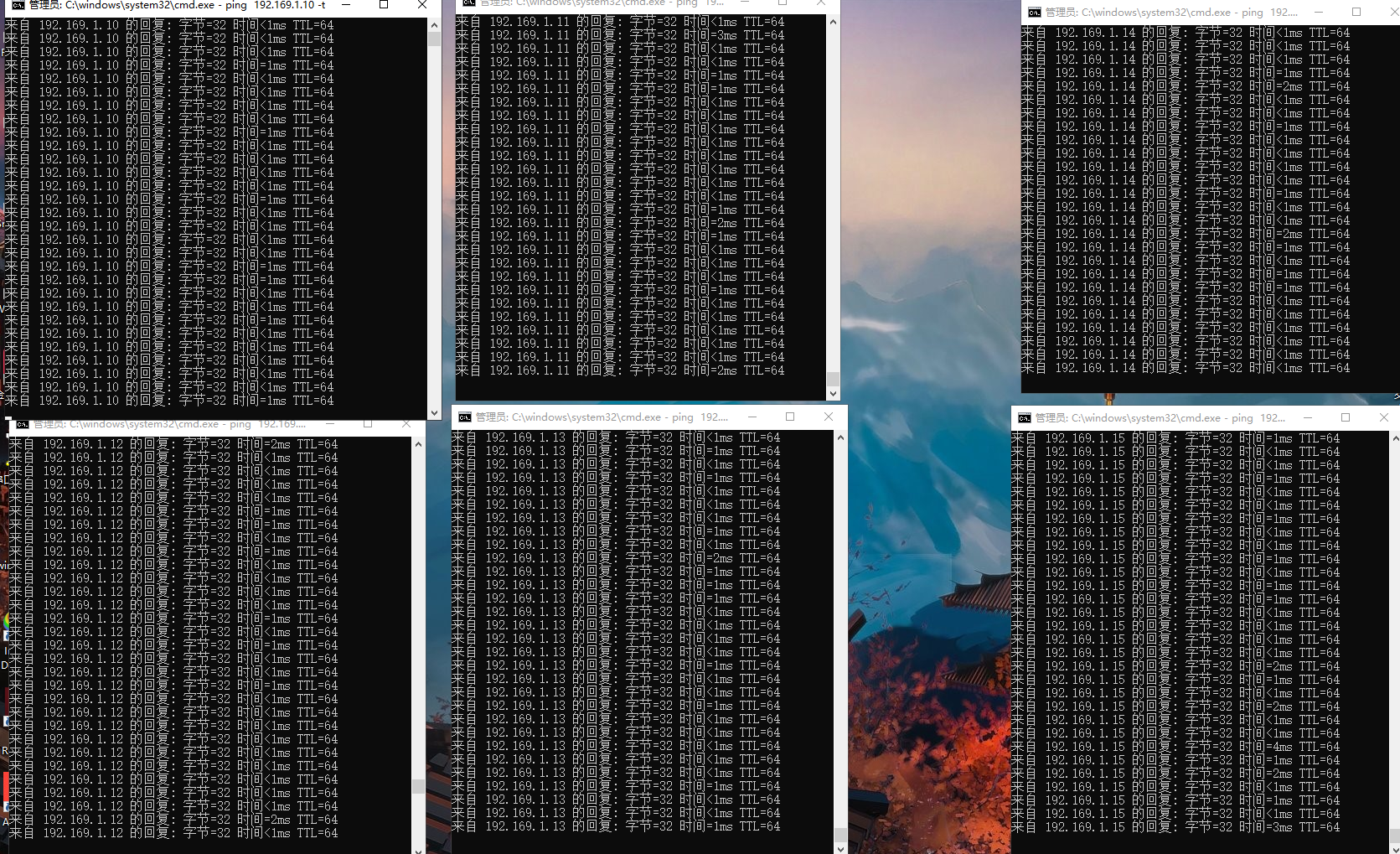

4、其余節點設備按照預設修改好配置，通過端口鏈狀連接到一起（在FC4M-G24G端口先不成環）。測試VLAN是否達到預期，連接是否正常。（修改完后一定要記得保存）

開始ERPS配置：

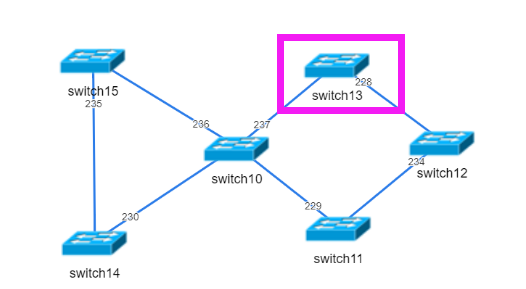

1、因為“13”暫時沒有和匯聚點“10”直接連接，且電腦是接在”10”上的，所以我為了少接拔幾次光纖就選擇從“13”鏈路尾 開始設置。

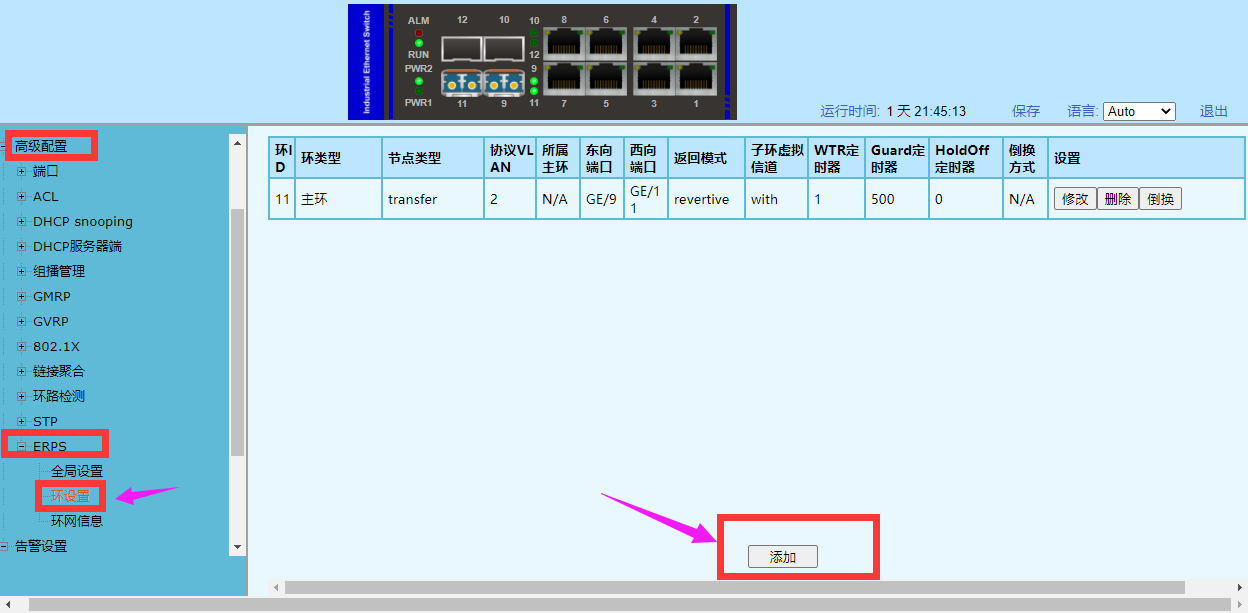

2、在導航欄選擇：[高級配置]—[ERPS]—[環設置]中點擊添加，打開設置窗口

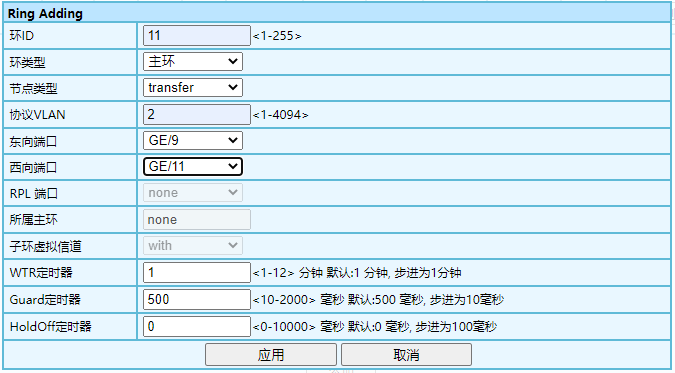

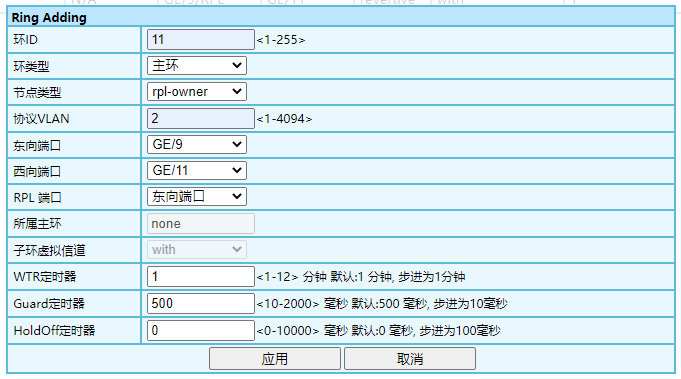

3、修改如下：（注意同一個環內環ID要一致）檢查無誤后記得保存！

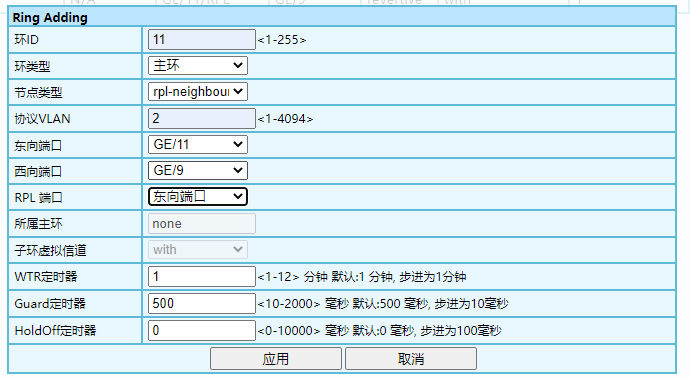

交換機12的環設置：


交換機11的環設置：


匯聚交換機10的環設置：

1、對匯聚節點“10”進行設置；節點類型選擇為transfer；用于環一的端口為GE/25、26；協議VLAN用預設好的VLAN2。  環二設置：節點類型選擇為transfer；端口為GE/27、28；協議VLAN用預設好的VLAN3。

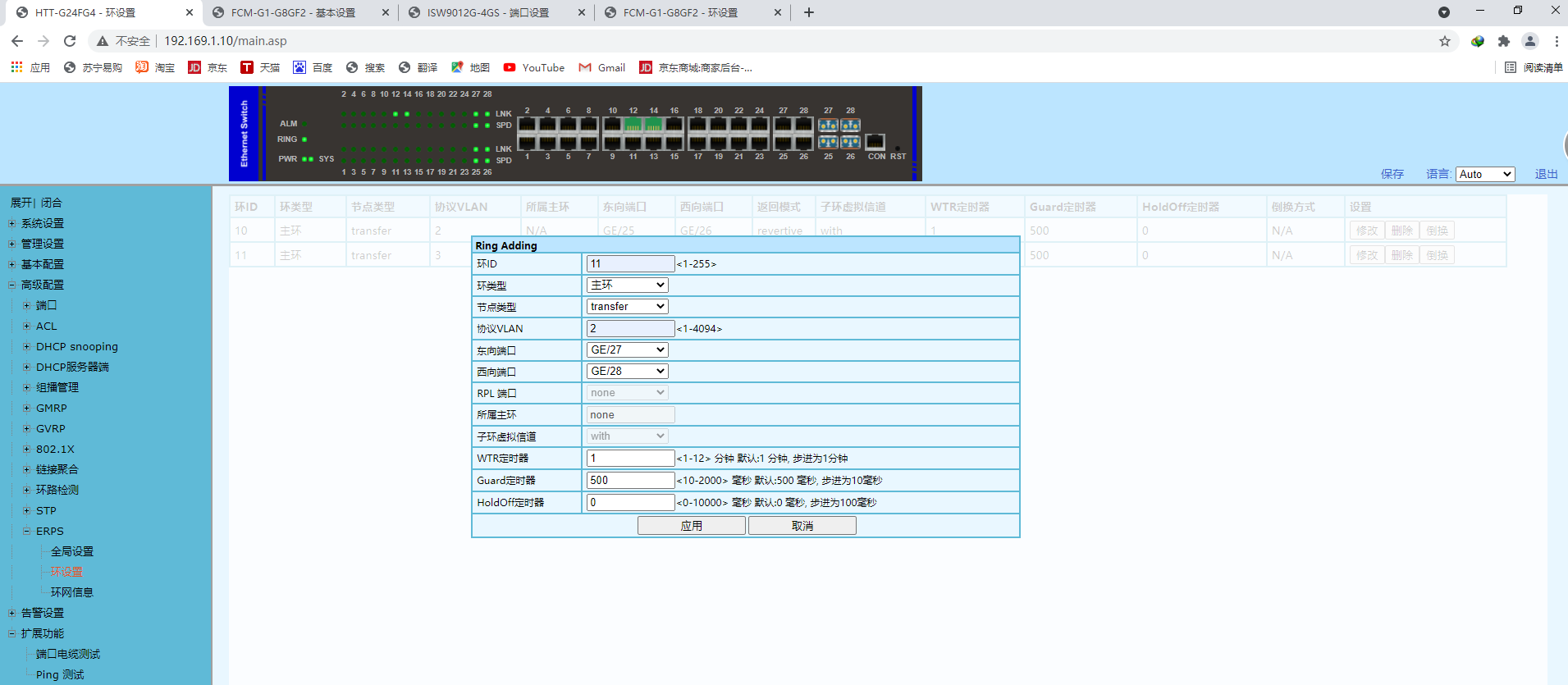

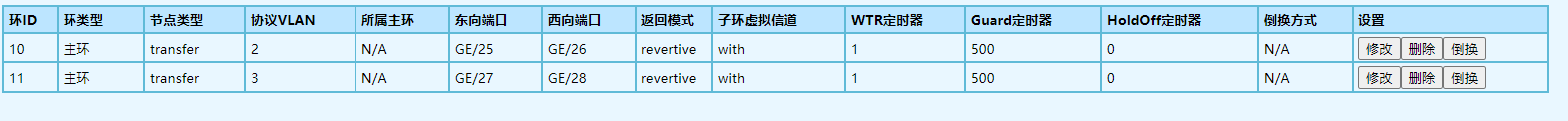

2、配置好后如下圖；

3、第二個環內設備修改如下

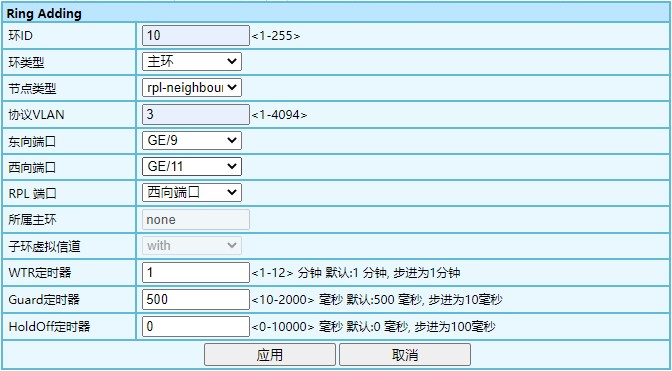

交換機14的環設置：

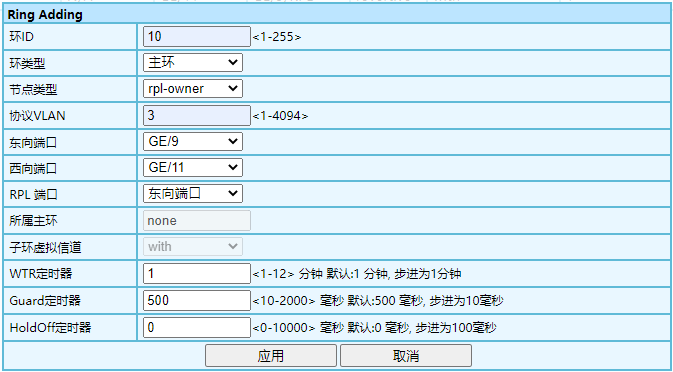

交換機15的環設置：



補償說明：

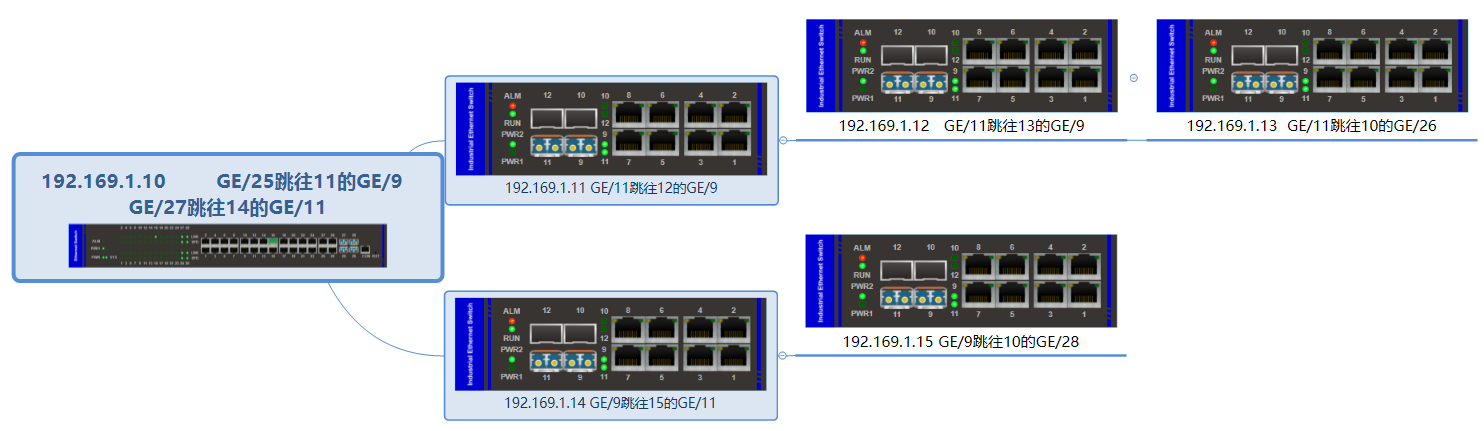

1、連接示意圖：

2、詳細說明：關于節點類型的補充說明
(1) RPL owner 節點：一個 ERPS 環只有一個 RPL owner 節點，由用戶配置決定，通過阻塞 RPL 端口來防止 ERPS 環中產生環路，當 RPL owner 節點收到故障報文得知 ERPS 環上其他節點或鏈路故障時，會自動放開 RPL 端口，此端口恢復流量的接收和發送，保證流量不會中斷；
(2) RPL neighbour 節點：與 RPL owner 節點的 RPL 端口直接相連的節點，正常情況下， RPL owner 節點的 RPL 端口和 RPL neighbour 節點的 RPL 端口都會被阻塞，以防止環路產生。當 ERPS 環出現故障時，RPL owner 節點的 RPL 端口和 RPL neighbour 節點的 RPL 端口都會被放開；
(3)這兩種節點之間的端口是RPL端口；
(4)每個環網內需要這兩種節點各一，其它都為transfer節點。
