杭州飛暢教你如何快速掌握電話光端機的使用和安裝步驟

瀏覽次數：發布時間：2022-07-05

隨著科技的進步和信息的發達，也帶動了電子、計算機等行業的快速發展，電子類的產品在不斷的精密化，集成度也在不斷的提高。在光端機行業中，這樣的趨勢也是很大，比如有電話光端機，從傳統的電話信號轉換成信號，同時通過光纖上傳輸，這樣不僅體積變得更小，攜帶更加的方便，而且外觀上也比傳統的電話更加美觀得體了。電話光端機就是把傳統的電話信號轉換成光信號并在光纖上傳輸?shù)脑O(shè)備。接下來，飛暢科技的小編就來和大家分享下電話光端機的使用和安裝步驟，一起來看看吧！

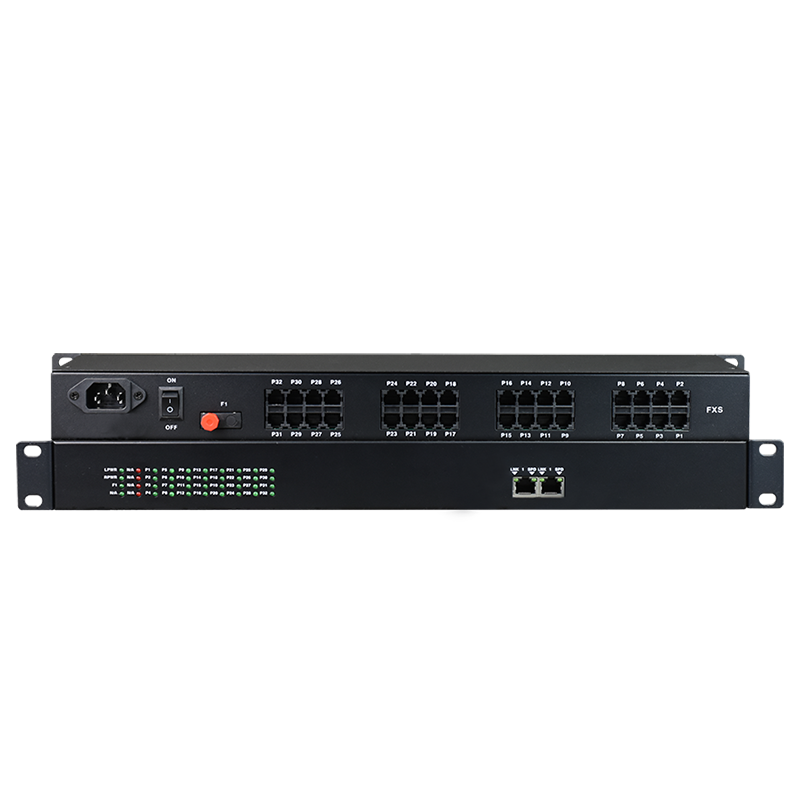

電話光端機

　　一、技術指標：

　　數據接口：RS-232/ RS-422/RS485 ;數據格式：Manchester，Bi-phase ;

　　數據速率：RS-232：DC-115.2kbps;RS-422/485：DC-1.2Mbps;

　　工作模式：?jiǎn)喂ぁ腚p工或全雙工 ;信號電平：0.25VP-P ---10VP-P;

　　獨立安裝尺寸：162mm 長，128mm寬，38mm高;視頻連接：BNC ;數據連接：RJ45 插座

　　二、使用方法：

　　13000該光端機能夠完成視頻和控制數據光傳輸功能，其使用方法如下：

　　1.將視頻源信號連接至 VIDEO IN：(BNC接口);

　　2.將各路視頻輸出信號從VIDEO OUT連接至視頻監視器或其它視頻接收裝置;連接時應注意確

　　認通道;

　　3.數據連接：將數據端的各信號線按端口定義連接(注意確認碼型、電平及極性);

　　4.將光接口與光纖活動連接器相連(插拔時應注意軸向?qū)?zhǔn)，不可用力過猛);

　　5.連接電源線;

　　6.該光端機無任何外部調整部件，即插即用。

　　三、注意事項：

　　1. 拆箱前應確認有無運輸不當造成的損壞。

　　2. 拆箱后，將光端機取出，平穩放置在干燥、無塵的地方。

　　3. 光端機屬于貴重電子產品，在搬運和使用時注意保護、防止撞擊、受潮。

　　4. 激光器為靜電敏感器件，安裝時應做好防靜電措施。

　　四、電源：

　　建議做好電源穩壓和接地，將各種接口接好后檢查電源是否符合要求方可給光端機供電。

　　五、光路：

　　1. 檢查光路是否完好，(最好提供光路的衰減指標);

　　2. 激光器所發之光為不可見光且能損傷視力，安裝技術人員必須注意不要直視發射光端機的光輸出口，將光纖與接收光端機連接時不要直視光纖接頭。光纖接頭或連接器輸出的激光是肉眼看不見的，卻有可能對人眼造成傷害。為了確認光輸出，請使用紅外線觀測儀或紅外熒光板。

　　3. 插拔光連接器時應軸向?qū)?zhǔn)且光跳線凸起對正 法蘭 盤上槽道，輕輕插拔不可用力過猛，不同品牌的連接器有時配合過緊，請耐心插拔;

　　4. 注意保持光接口和光纖跳線的清潔，在斷開連接時需將它們蓋好防塵帽。如果跳線沾染了灰塵可用棉球蘸灑精(無水乙醇)小心擦拭陶瓷端面;

　　六、數據：

　　1. 建議數據線上加防線路感應過壓裝置，以防高電壓損壞光端機;

　　2. RS232-C接口需注意：

　　1)、因RS232-C接口的信號電平與TTL電平不兼容，故需使用電平轉換電路方能與TTL電路相接;

　　2)、因RS232-C接口的信號電平值較高，所以在接線時強烈建議不要帶電插拔，避免損壞接口電路的芯片，插拔時至少有一端是斷電的;

　　3)、傳輸 電纜 的長度應盡量短，由RS232-C標準規定在碼元畸變小于4%的情況下，傳輸電纜長度應為50英尺。

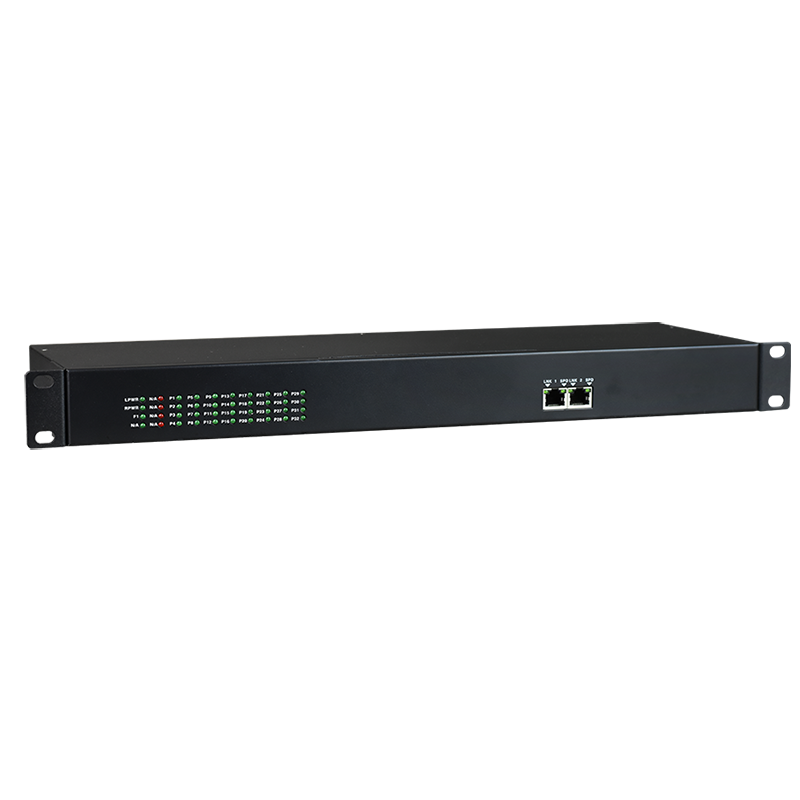

電話光端機

　　七、電話光端機安裝步驟詳解

　　1、安裝前
　　(1)從包裝內取出電話光端機整機和附件，開啟時請注意包裝箱方向，保證正面朝上，以免丟失附件包;

　　(2)按照裝箱清單清點設備及附件，請注意查驗，并核對是否跟裝箱清單相符。

　　(3)請查看條碼標簽上設備配置表，核對是否和合同上的需求一致。

　　2、安裝注意事項
　　避免設備的機械損傷和電器損傷。設備應安裝于干燥清潔的機房?jī)?nèi)。供電應采用蓄電池浮充供電，電壓波動應在工作條件范圍內。設備機架應與大地有良好地氣連接。

　　3、安裝固定
　　本設備可安裝于19英寸機架（如圖所示）。將整機安裝于19英寸標準機架上或機柜內。在設備開通時應將面板上的螺釘擰緊。必要時應在設備下部安裝托板以支撐設備重量。也可將機箱放置于平穩、干燥、安全的地方。 另外需注意，局端接口應放置在交換機側，遠端接口應放置在用戶側(特殊 　　情況例外)，切勿弄反。

　　4、時鐘設置
　　電話光端機成對使用時，應使一端的時鐘為主時鐘，另一端為從時鐘。出廠設置默認為局端為主時鐘，用戶端為從時鐘，成對使用的兩臺設備的設置應不同。

　　-48V電源接線插座位于機箱背面，見圖1。使用備附件中的電源連接線組件接線，若長度不夠,可使用備附件中的電源連接插頭重新做線,連接時按接線柱上方標注的"+"和"-"接線，"+"表示接"正極"，"-"表示接"負極"，“GND”表示接地，不可接反。安裝須保證牢固且無短路。

　　5、用戶線的連接
　　電話光端機后背有32個用戶線插座,標注為"1"～"30"，其中每一個插座為一路電話接口，其中還有兩個RJ11口，一個為RS232數據口一個為可擴充到31路電話口。

　　6、光纖連接
　　光纖口optic interface用2芯光纖接上，打開電話光端機的電源開關，PWR燈亮。正常工作時應無告警燈亮。

　　好了，以上內容就是飛暢科技為大家簡單介紹的電話光端機的說明書，希望能對大家有所幫助。其實我們?cè)谑褂煤桶惭b電話光端機的時候，除了要知道怎么用還要知道怎么安裝之外，一定也要找到合適的位置上安裝，最好是安裝在在干燥、無塵，同時陽光不會直射到的地方，這樣可以有效的避免減少我們使用電話光端機的壽命。飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
