SDI光端機與VGA光端機有什么不同
瀏覽次數：發布時間：2022-06-29
光端機是光信號傳輸?shù)闹卸嗽O(shè)備。光纖價格的降低使它在各個領域得到很好的應用，因此各個
光端機的廠家就好比是雨后春筍般發展起來。但是這里的廠家大部分技術并不是完全成熟，開發新技術需要耗資和人力、物力等，這就產生廠家多是中小企業，各品牌也先后出現。但是質量上還是差不多的，國外的
光端機好但是價格昂貴，因此，國內廠家把生產
光端機轉型出路了，用來滿足國內的需要。但是有不少人因不了解
SDI光端機與
VGA光端機的用法，而陷入難題。那么下面就詳細的介紹一下
SDI光端機與
VGA光端機的不同之處。
SDI光端機產品介紹
SDI光端機是在普通數字
視頻光端機的基礎上面演化而來的，采用H.264編碼方式，一般情況下采用SDI接口。
SD/HD/3G-
SDI光端機產品最早為廣電行業客戶開發使用，應用于電視臺演播廳，大運會直播現場，后來延伸至1080P高清監控領域，可帶反向控制數據；速率是1.485G（也稱1.5G，對應SMPTE-292M標準，支持720P）和2.97G （也稱3G，對應SMPTE-424M標準，支持FULL HD全高清1080P）
SDI光端機采用高清SDI專用VIDIO SFP
光模塊（必?fù)P光電自主研發），保證高清圖像傳輸過程中無閃屏、黑屏等現象。
高清SDI光端機采用先進的非壓縮數字高清視頻和高速數字光纖傳輸技術，將1.485Gbps的HD-SDI數字信號轉換為光信號后可在光纖上傳送1-20公里再恢復為電信號。適合SDI視頻監控和遠距離視頻采集。該系列光端機性能穩定、畫質清晰、穩定性高，并帶LED狀態指示，可直觀地觀察光端機的工作狀態。
SDI光端機監控方案：
SDI監控系統設備： （hd-sdi攝像機、hd-
sdi光端機、hd-sdi轉hdmi轉換器、hd-sdi硬盤錄像機）
前端全部采用HD-SDI高清數字?jǐn)z像機進行采集，用同軸電纜和HD-SDI光端機機房中心，一路進入HD-SDI矩陣，輸出到管理中心大屏顯示，為全高清非壓縮音視頻信號，無壓縮、無延時、無失真的特點；從矩陣輸出一路圖像利用HD-SDI光端機遠程傳送到上級中心，可以控制矩陳輸出任何一路圖像查看；一路進入編碼器，對音視進行存儲，在接入網絡，方便利用因特網遠程查看音視頻圖像。
此方案適用于現所有大型監控網絡，滿足本地和特殊單位全高清，實時，無延時的觀看現場圖像，即接入因特網可方便遠程用戶查看。

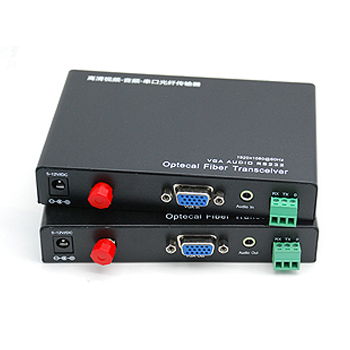

VGA光端機產品介紹
VGA光端機針對以使用計算機為主的特定監控、展示場合（如會議中心、演示大廳、關口檢查站、收銀站、軍演監控站等）將用戶計算機顯卡輸出內容經由數字信道長距離、實時傳送到遠程終端設備（計算機顯示器、電視墻、投影儀等）顯示輸出的需求，從而實現了計算機VGA接口信號的高分辨率、無時延、長距離光纖通訊轉換應用，可達到一機（計算機）操作，多端（顯示終端）顯示效果；VGA光端機同時可以擴展支持超遠程（數公里外）鼠標、鍵盤實時監視、控制功能，既超遠程的“一機多看”和”“一機多控”解決方案。
VGA光端機通過標準的單芯單模光纖上傳輸高清晰度的計算機視頻最遠達80公里，極大的節省了光纖資源。發射器的直通回路用于本地計算機的監測。接收器有一個輸出端口。發射器和接收器的LED 指示燈可顯示電源、視頻和光信號的狀態。DVI光端機系統對需要高分辨率計算機視頻信號提供遠距離傳輸，是極具靈活性專業系統。該系統專門應用在專業A/V，保安系統，校園環境，工業監控以及大型會場（體育場）等，以滿足從遠端接入計算機或計算機視頻信號的需要。本設備支持一路DVI輸入，一組光輸出及一路VGA本地監視輸出。與(多模)/(單模)光端機接收端配合使用，支持的分辨率有800x600(所有刷新率)，1024x768(70HZ以上)，其他分辨率和刷新率跟屏有關，支持絕大多數顯示屏，但會有少數屏顯示不出來。支持VGA、PS2口、audio、MIC接口。
VGA光端機應用方案：
1、隨著醫療設備技術發展的日新月異和醫療人員知識水平的不斷攀升醫學影像領域拓展了許多尖端的科學研究項目，為探究人類大腦高級功能的奧妙和對人類心理學進行科學分析，功能磁共振影像研究技術蓬勃發展，國際上成立了諸多生命科學磁共振腦功能研究中心，腦功能技術在大量研究成果的基礎上逐步轉入臨床應用的準備階段。
功能磁共振成像（functional magnetic resonance imaging, fMRI）迅速發展起來的一種新的成像技術，多利用血氧程度相關效應（Blood oxygenation level-dependent, BOLD）測量來分析人類腦的高級功能。我們利用視覺、聽覺、運動、觸覺或是認知等刺激來激活腦部的不同區域，同時以具有高分辨率、非侵入性的功能性磁共振成像技術來檢測這些激活區。
2、腦功能視聽覺刺激系統音視頻結構與原理圖
由于醫用設備和核磁共振環境的特殊性，對各種視頻圖像和音頻的處理傳輸提出了相當苛刻的要求: 傳輸高質量的音視頻信號；產品使用的穩定性；產品能運行在高磁場環境下，產品與現場設備的高度集成性。
飛暢科技成立專門團隊，針對在醫療使用展開大量研究與考察，飛暢科技的專業解決方案和產品得到行業眾多客戶認可。
1）.視覺系統：將文字或圖片傳送到磁共振掃描儀內，使受檢者接受到視覺刺激或由畫面得到進行功能測試的指示。使用核磁專用校正視力鏡，幫助視力障礙的病人完成刺激任務。
2）. 雙路無磁音頻系統：將聲音傳送到磁共振掃描儀內，使受檢者接受到聽覺刺激或由聲音得到進行功能測視的指示。
3）. 受檢者響應反饋系統：由按鍵反饋監控受檢者的反應正確率及反應時間。
3、腦功能視聽覺刺激系統音視頻解決方案設計
方案描述：
1).視頻傳輸:電腦和DVD的測試圖像接入到音視頻切換控制器，輸出一路VGA信號通過一對VGA光端機傳輸?shù)綌?shù)字光學處理系統。
2).音頻和返回信號傳輸：測試音樂和麥克風的音頻通過一對專用多功能光端機傳輸?shù)胶舜殴舱袷覂?nèi)，使受檢者接受到聽覺刺激或由聲音得到進行功能測視的指示；受檢者按健的返回信號通過專用的多功能光端機傳回控制室，監控受檢者的反應正確率及反應時間；雙方可以通過麥克風音箱和耳機方便的實現掃描室與控制室靈活通話交流
3).核磁室專用視頻監控系統：為方便觀察愛檢者在核磁室的狀態，對受檢者的檢查過程進行全程錄像和存儲，保障受檢者安全方便醫療糾紛解決。核磁室的視頻監控系統用專超小型光端機，集成于攝像機內部，用光信號傳送到控制室查看存儲；完全高磁能對視頻監控的影響。
