工業交換機防雷知識總結以及三種較為實用的故障排除法
瀏覽次數：發布時間：2022-06-09

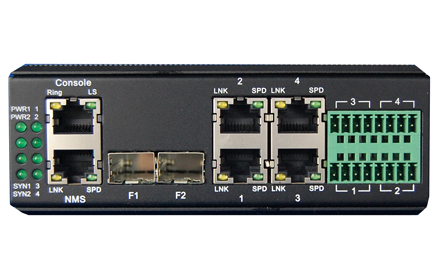

工業交換機的防雷不能偏重任何一方，偏重哪一方的防雷只能稱為局部防雷，而局部防雷帶有“先天不足”問題。所以工業交換機防雷應綜合進行防雷防范。那么，工業交換機防雷需要注意哪些問題呢？接下來就由
飛暢科技的小編一起來為大家詳細介紹下吧！
一、選定建筑物內部的防雷區
根據國際電工委員會IEC1312-1《雷電電磁脈沖的防護》有關規定，把建筑物劃分為4個區:LPZOA區，在本區內的物體都可能遭到直接雷擊，區內電磁場沒有衰減；LPZOB區,在本區內的物體不可能遭到直接雷擊，區內電磁場也沒有衰減;LPZ1區，在本區內的物體不可能遭到直接雷擊，區內的電磁場有可能衰減;LPZ2區為后續防雷區。根據以上分區原則,應盡可能把
工業級交換機放在LPZ2區，以減少雷電電磁脈沖對工業級交換機的影響。
二、工業交換機的等電位連接
工業交換機等電位連接的目的，在于減少需要防雷的空間內各種金屬部件和系統之間的電位差。要求穿過各防雷區交界的金屬部件和系統,以及在一個防雷區內部的金屬部件和系統,都應在防雷區交界處做等電位連接。如在防雷區LPZO和LPZ1交界處的等電位連接帶上，將所有進入工業級交換機房的金屬導體都應做等電位連接。此外，這些線路在LPZ1和LPZ2交界處應安裝SPD。
三、機房的位置
機房的位置應結合建筑工程的遠、近規劃，以及地形位置等因素來確定。對高層建筑，一般的做法是把機房設在4層以下首層以上的空間。在潮濕的地區，首層不宜設工業級交換機房。但有的單位受條件限制，并不是按以上原則設工業級交換機房的，如廣東迎賓館的程控工業級交換機房就設在大樓天面的加層房?jī)?nèi)。根據IEC1312－1《雷電電磁脈沖的防護》的有關規定，大樓天面在防雷區的劃分屬LPZOB區，在該區內電磁場沒有衰減，工業級交換機受電磁場的影響很大。
四、工業交換機的接地系統
工業級交換機的接地包括：直流電源接地；電信設備機殼或機架屏蔽接地；入站通信電纜的金屬護套或屏蔽接地；明線或電纜入站避雷器接地和信號電纜空線對的接地等。為做好工業級交換機的接地，有的單位單獨為工業級交換機做一副人工地極，地極的接地電阻也符合規范的要求，但人工地極和大樓的防雷接地由于受場地的限制相距不足20m。如廣州云浮大酒店和華南大廈總機房的人工地極和大樓防雷接地都是相距不足20m，不符合國家JGJ/T16-92《民用建筑電氣設計規范》關于兩地網獨設時必須大于20m的有關規定。為解決上述問題，通常的做法是把工業級交換機的所有接地與全站共用的通信接地裝置相連，然后再把共用接地裝置與大樓的防雷接地相連，做成合設地極。采用合設地極后，通信設備的接地裝置需采用專用的接地干線，干線的截面積不小于25mm2的多股銅導線。
五、布線的方法
目前，工業級交換機的傳輸網絡在室外是采用架空和埋地兩種方法。其中對架空線纜應把電話線或電纜在入房前埋地，埋地長度>2ρ(ρ為接地電阻的電阻率，單位為Ω*m)，實際長度>50m。而埋地一般是采用金屬鎧裝電纜直接埋地，或非金屬屏蔽電纜穿金屬管直接埋地。從避雷角度來講,在有條件的情況下入室電纜應選擇埋地方式。工業級交換機的傳輸網絡在室內應沿專用的信號電纜槽布線，避免沿大樓結構柱或緊貼外墻敷設；強弱電電纜不宜同槽敷設，以減小干擾。如廣州某中心大樓無專用的信號電纜槽，其信號線和電源線是同槽敷設的，當電源線遭雷擊或感應雷電電脈沖時，會在信號線上也感應出一個電磁脈沖，并沿信號線傳至工業級交換機，使工業級交換機遭雷擊。因此，該中心大樓的總機和電腦網絡系統經常遭雷擊。
六、工業交換機的屏蔽
工業級交換機的屏蔽(包括空間和線路屏蔽)除了信號線和電源線外，工業級交換機房也應作屏蔽處理,具體作法是把金屬門、窗、天花龍骨和防靜電專用地板接地。
七、分流限壓的措施
在電源方面，應采用三級分流限壓措施，以把雷電電磁脈沖幅值減到最小。因此，第一級設在主配電房的低壓部分，安裝40kA的電源避雷箱；第二級設在樓層的電源箱處，安裝20kA的電源避雷箱；第三級設在工業級交換機房的電源開關處，安裝10kA的電源避雷箱，或在UPS前安裝一級電源避雷箱。在信號方面，也應采用分流限壓的措施。首先在中繼線和用戶線分別安裝性能可靠的程控工業級交換機避雷器，在工業級交換機和計費終端之間安裝網絡避雷器。
1.排除法
當我們面對故障現象并分析問題時，無意中就已經學會使用排除法來確定發生故障的方向了。這種方法是指依據所觀察到的故障現象，盡可能全面地列舉出所有可能發生的故障，然后逐個分析、排除。在排除時要遵循由簡到繁的原則，提高效率。使用這種方法可以應付各種各樣的故障，但維護人員需要有較強的邏輯思維，對交換機知識有全面深入的了解。
2.對比法
所謂對比法，就是利用現有的、相同型號的且能夠正常運行的
以太網交換機作為參考對象，和故障交換機之間進行對比，從而找出故障點。這種方法簡單有效，尤其是系統配置上的故障，只要簡單地對比一下就能找出配置的不同點，但是有時要找一臺型號相同、配置相同的交換機也不是一件容易的事。
3.替換法
替換法是指使用正常的以太網交換機部件來替換可能有故障的部件，從而找出故障點的方法。它主要用于硬件故障的診斷，但需要注意的是，替換的部件必須是相同品牌、相同型號的同類交換機才行。
