2M線路保護實現與應用

瀏覽次數：發布時間：2021-06-21

       由于傳輸電路是出于最底層的物理傳送平面，目前這些傳輸電路調度工作仍然停留在手工調度，即耗費大量的人力物力，又花費大量的寶貴時間，尤其在緊急故障發生的時候，嚴重影響故障的搶修速度，從而影響通信網絡恢復時間和用戶感知, 選用E1通道無損傷保護倒換設備,這些問題得到全面的改進。

       針對上述情況，用戶完全可使用一款2M切換裝置實現主、備兩套不同傳輸通道及路由間切換，保護用戶E1信號不間斷的通訊，提高傳輸路由的可靠性、降低傳輸通道或路由故障后修復時間。

       目前市面上，2M切換裝置均具備E1線路監測、故障判斷及自動切換兩大功能。但有一些2M切換裝置達不到無損傷切換等級，即主、備傳輸路由切換時，業務通訊會瞬間中斷，當切換完成時，通訊恢復。

       無損傷2M切換裝置工作原理：

       發送端設備將來自用戶設備進來E1信號同時發送到兩條E1信號至傳輸路由，即“并發”的原理；而接收端設備將來自兩條傳輸路由的E1信號，根據接收到的信號質量自動選擇 “質量好” 的E1信號傳送給用戶設備。

2M線路保護實現與應用

       設備實時監視兩條傳輸路由的信號質量（誤碼、告警等信息），并根據所設定的切換條件選擇其中一路接收信號，切換過程不產生任何信號損傷，兩條鏈路切換時延差≤ 16ms，設備掉電時，用戶設備與主通道直通。

       切換級別： LOS—AIS—LOF—MLOF—SLOF—10E-4誤碼—10E-6誤碼－單bit誤碼。

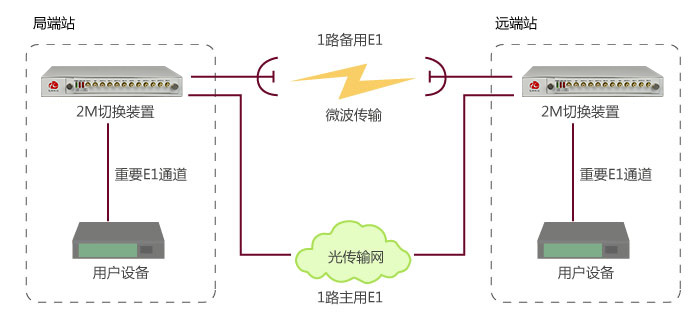

       切換原理圖：

       局端站的2M切換裝置接收到從用戶設備進來的1路E1信號后，同時分別向主、備傳輸路由發送1路E1信號（并發），通過兩組不同的傳輸方式（光纖、微波）傳輸?shù)綄?duì)端。

       遠端站的2M切換裝置同時分別接收到兩組路由過來的1路E1信號，設備同時插入E1質量監測信息，接收時通過分析兩條E1通道的信號質量，自動選擇來至“較好”的路由的信號送往用戶設備。同時，從遠端站傳輸至局端站也是同理。

       產品滿足

       為了實現E1通道無損傷自動保護倒換，即2M線路的無損傷自動保護倒換功能。

       該系列產品都是按照19英寸1U標準高度設計的，集成度高、體積小、性能穩定、耐高低溫長期工作，帶監控功能及監控軟件。重3.5KG，485mm(寬)×44mm(高)×266mm(深)。設備提供單個、雙個或四個E1系統保護，其中1路、2路或4路主用E1線路接口，1路、2路或4路備用E1線路接口，和1路、2路或4路重要E1線路接口。

       從兩個傳輸路由出來的E1線路分別接上設備主用E1接口和備用E1接口，對其信號質量進行監測。在默認工作方式下，主用E1線路出現故障時，設備將無損傷自動切換到備用E1線路進行傳輸；當主用E1線路修復完好后，設備無損傷自動切換回主用E1線路傳輸，全自動工作，不需要人工監測和操作。

       該系列設備被廣泛應用在：
       移動基站E1線路保護、電信VIP用戶重要2M通道1+1備份、電力重要變電站雙通道保護、政府、部隊、民航（機場）、海事局等行業重要數據通訊保護、電話會議、視頻會議、視頻監控系統保護等范圍。

       總結：2M線路保護設備提供1、2、4路主用傳輸通道，1、2、4路備用傳輸通道，1、2、4路重要用戶通道；可選-48V和220V電源；提供網管監控軟件本地接口RS232或RS485可選；具有掉電直通功能；無損傷自動切換（也可人工切換），自動選擇質量好的傳輸通道；設備體積小、功耗低、安裝維護操作簡單，完善狀態顯示功能。
