can總線光纖轉換器，can總線轉光纖安裝使用說明

瀏覽次數：發布時間：2021-04-07

       CAN光纖轉換器，是集成1路標準光纖接口（單模、多模， SC、 ST 可選）、 2 路標準 CAN 總線接口的工業級 CAN 總線轉光纖轉換器。CAN光纖轉換器可以將 CAN 總線數據轉換成光信號通過光纖來傳輸，接下來杭州飛暢科技的小編就來為大家介紹下CAN光纖轉換器的安裝說明，一起來看看吧！

       1、CAN 總線配置：

       CAN光纖轉換器在使用前一般需要用戶對CAN總線通信參數進行配置。

       2、配置 CAN 總線波特率1：

       CAN光纖轉換器可以支持 10K~1000K 之間一組常用的波特率， 可以通過操作設備中的撥碼開關， 對波特率進行配置。

       3、配置 CAN 總線波特率2：

       系統先不要上電， 用螺絲刀打開設備外殼，找到設備中如上圖所示的撥碼開關， 撥碼開關的“ 1、 2、 3、 4”號可以對CAN1波特率進行配置，“ 5、 6、 7、 8”號可以對CAN2波特率進行配置。
can總線轉光纖安裝使用說明

       4、配置 CAN 總線終端電阻：

       光纖轉can模塊兩條CAN通道內部均已經集成標準120Ω 終端電阻，可通過兩條CAN總線接線端子之間的撥碼開關選擇是否接入。

       5、與光纖連接：

       CAN光纖轉換器的光纖接口類型可選擇SC、 ST兩種接口， 傳輸方式可選擇單模、多模兩種， 用戶在實際使用時只需要選擇對應的光纖線即可即插即用。

       6、CAN光纖轉換器與CAN連接：

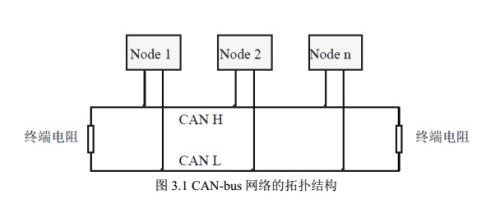

       CAN光纖轉換器接入CAN總線連接方式：將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。CAN-bus網絡采用直線拓撲結構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。 CAN-bus 總線的連接見圖3.1所示。
can總線轉光纖安裝使用說明

       7、CAN光纖轉換器的系統狀態指示燈：

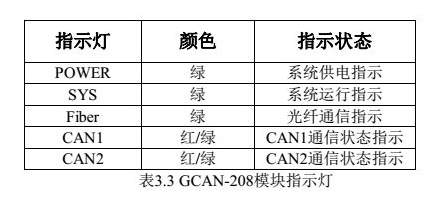

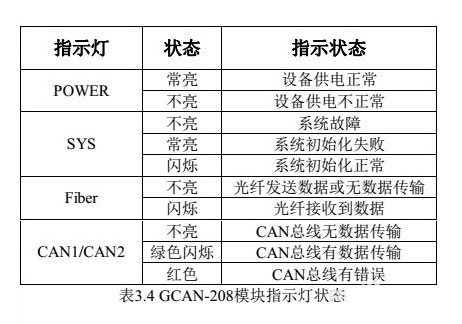

       光纖轉can模塊具有1個POWER指示燈用來指示系統供電情況， 1個SYS指示燈用來指示設備的運行狀態，1個Fiber指示燈，用來指示光纖數據傳輸，2個CAN指示燈用來指示CAN總線數據傳輸。這5個指示燈的具體指示功能見表3.3，這5個指示燈處于各種狀態的含義如表3.4所示。
can總線轉光纖安裝使用說明
can總線轉光纖安裝使用說明

       光纖轉can模塊上電后，系統供電燈POWER及初始化狀態指示燈SYS點亮，表明設備已經供電，系統正在初始化；否則，表示系統存在電源故障或發生有嚴重的錯誤。光纖與CAN均連接正常后，當有數據在CAN與光纖之間傳輸時，相應的Fiber、 CAN指示燈會閃爍。

       好了，以上內容就是飛暢科技關于CAN光纖轉換器安裝使用說明的相關詳解，希望能對大家有所幫助！飛暢科技長期致力于為客戶提供光端機、工業級光纖收發器、工業以太網交換機、協議轉換器、串口服務器等工業網絡通信產品，已成為國內工業通信領域的領導品牌。歡迎前來了解、交流，咨詢熱線：0571-8700-7140，400-0505-571。
