飛暢科技關于視頻光端機各種視頻接口及傳輸距離的介紹！

瀏覽次數：發布時間：2020-03-12

       視頻光端機將1到多路的模擬視頻信號通過各種編碼轉換成光信號通過光纖介質進行遠距離傳輸。那么，對于視頻光端機的各種視頻接口以及傳輸距離你是否詳細了解過呢？接下來我們就跟隨飛暢科技的小編一起來看看吧！

        一、視頻信號接口
　　1.監控視頻線種類介紹：
　　按照材料區分有SYV及SYWV兩種，絕緣層的物理材料結構不同，SYV是實心聚乙烯電纜；SYWV是高物理發泡電纜，物理發泡電纜傳輸性能優于聚乙烯。（S--同軸電纜 Y--聚乙烯 V--聚氯乙烯 W--穩定聚乙烯）
　　按照阻抗可分為SYV 50-XX   SYV 75-XX  SYV-100 XX……XX代表絕緣層外徑。
　  75代表抗阻性,后面的3和5代表它的絕緣外徑(3mm/5mm)。視頻線分：
　  75-3傳輸距離約200米；75-5傳輸距離約500米；75-7傳速距離約500--800米)；75-9傳速距離約1000---1500米；75-12傳速距離約2000----3500米。

　　2、S-端子(或稱 Y/C)
       它的學名叫做“二分量視頻接口”，俗稱S端子，傳輸距離短 15米。
　　S-Video連接規格是由日本人開發的一種規格，S指的是“SEPARATE（分離）”，它將亮度和色度分離輸出，避免了混合視訊訊號輸出時亮度和色度的相互干擾。S接口實際上是一種五芯接口，由兩路視亮度信號、兩路視頻色度信號和一路公共屏蔽地線共五條芯線組成。

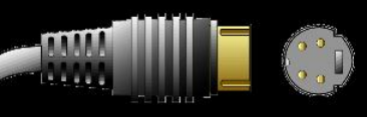

視頻信號接口 S-端子
　　同AV接口相比，由于它不再進行Y/C混合傳輸，因此也就無需再進行亮色分離和解碼工作，而且使用各自獨立的傳輸通道在很大程度上避免了視頻設備內信號串?dāng)_而產生的圖像失真，極大地提高了圖像的清晰度。但S-Video仍要將兩路色差信號(Cr Cb)混合為一路色度信號C，進行傳輸然后再在顯示設備內解碼為Cb和Cr進行處理，這樣多少仍會帶來一定信號損失而產生失真(這種失真很小但在嚴格的廣播級視頻設備下進行測試時仍能發現)。而且由于Cr Cb的混合導致色度信號的帶寬也有一定的限制，所以S-Video雖然已經比較優秀，但離完美還相去甚遠。S-Video雖不是最好的，但考慮到目前的市場狀況和綜合成本等其它因素，它還是應用最普遍的視頻接口之一。

　　3、VGA信號
　　VGA(Video Graphics Array)是IBM在1987年隨PS/2機一起推出的一種視頻傳輸標準，具有分辨率高、顯示速率快、顏色豐富等優點，在彩色顯示器領域得到了廣泛的應用，但易衰減，傳輸距離短，易受干擾。其3+4/6VGA的傳輸距離是15-30M。

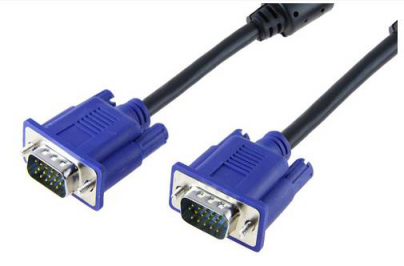

視頻信號接口 VGA信號
       4、分量視頻（RGBHV 信號）
       色差接口是在S接口的基礎上，把色度（C）信號里的藍色差、紅色差分開發送，其分辨率可達到600線以上。它通常采用YPbPr和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。現在很多電視類產品都是靠色差輸入來提高輸入訊號品質，而且透過色差接口，可以輸入多種等級訊號，從最基本的480i到倍頻掃描的480p，甚至720p、1080i等等，都是要通過色差輸入才有辦法將信號傳送到電視當中。75-2RGB的傳輸距離是30-50M，75-3RGB的傳輸距離是50-70M。

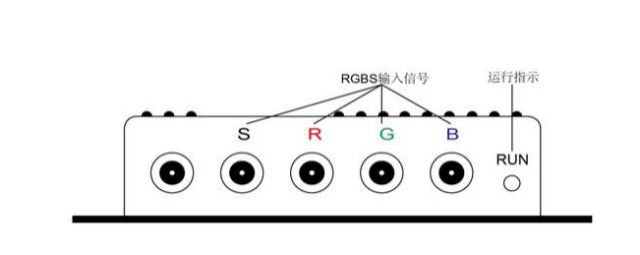

視頻信號接口 分量視頻（RGBHV 信號）
　　5、DVI　　
　　DVI-A(Analog，模擬)接口：這種接口實際上就是VGA接口的變形，以前多用于一些高端CRT顯示器上，不過現在已經基本淘汰。我們常說的“假DVI接口”就是指的DVI-A，原因在于它傳輸?shù)囊廊皇悄M信號，而不是體現出DVI技術優勢的數字信號。

　　DVI-D(Digital，數字)接口：DVI-D是真正意義上的數字信號接口，這是它比DVI-A更先進的地方；不過DVI-D接口也有不足，那就是用戶使用該接口時無法兼容老式的CRT顯示器，如果碰巧液晶顯示器上也只有D-Sub接口，那用戶就只有干瞪眼的份兒了。

　　DVI-I(Integrated，集成)接口：這是一種集DVI-A和DVI-D大成于一身的混合式接口，它既可以兼容DVI-D又可以兼容DVI-A(通過轉接頭還可以轉接為D-Sub)，是目前兼容性最好的DVI接口。
　　一般來說，在傳輸1600×1200@60Hz以下的視頻信號時，使用單通道DVI和雙通道DVI沒有明顯的差別。如果你的顯示器可以支持Full HD(1920×1080)或以上的分辨率，就不要選擇單通道的DVI數據線了。DVI-D只能接收數字信號；DVI-I能同時接收數字信號和模擬信號，傳輸距離短 ，為7-15M。

       6、HDMI
       使用與DVI數字信號相同的底層協議，所以還可以通過轉接頭與DVI信號實現互換，兼容DVI信號。比DVI接口更強大的是，HDMI在制定通訊協議的時候，允許通過HDMI線纜實現高保真音頻信號的傳輸，無縫化連接減少了連線的麻煩，也讓HDMI具有更廣泛的兼容性。支持5Gbps的數據傳輸率，最遠可傳輸15米。

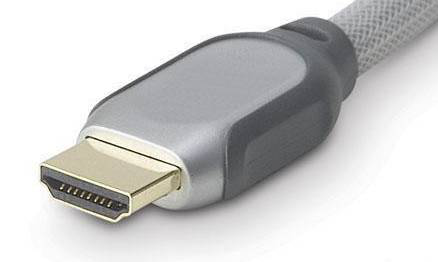

視頻信號接口 HDMI
　　與DVI相比，HDMI可以傳輸數字音頻信號，并增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因?yàn)橐粋€(gè)1080p的視頻和一個8聲道的音頻信號需求少于4GB/s，因此HDMI還有很大余量。這允許它可以用一個電纜分別連接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。

　　7、SDI
　　SDI(serial digital interface)是"數字分量串行接口"。那么HD-SDI就是高清數字分量串行接口。HD-SDI是實時無壓縮的高清廣電級攝像機，是安防監控領域的又一科技進步，為監控中心提供高清晰的圖像來源的設備?！　?/div>

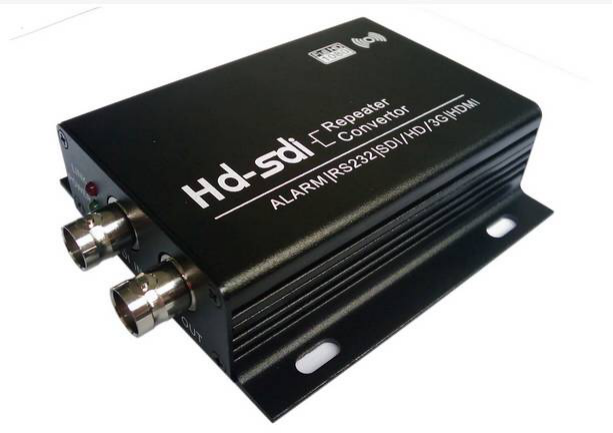

視頻信號接口 SDI
      二 控制信號
　  常見控制信號，RS232、RS422、RS485、IR、CR- NET(CREATOR控制信號)

　  RS232 傳輸速率較低，在異步傳輸時，波特率為20Kbps，接口使用一根信號線和一根信號返回線而構成共地的傳輸形式， 這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。傳輸距離15米~20米。采用150pF/m的通信電纜時，最大通信距離為15m；若每米電纜的電容量減小，通信距離可以增加。傳輸距離短的另一原因是RS-232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用于20m以?xún)?nèi)的通信。

　　RS-422是差模傳輸，抗干擾能力強，能傳1200米，最大傳輸速率為10Mb/s。其平衡雙絞線的長度與傳輸速率成反比，在100kb/s速率以下，才可能達到最大傳輸距離。只有在很短的距離下才能獲得最高速率傳輸。一般100米長的雙絞線上所能獲得的最大傳輸速率僅為1Mb/s。

　　RS-485最大的通信距離約為1219米，數據最高傳輸速率為10Mbps ，RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。
　　IR紅外（CREATOR中控紅外口）傳輸距離150米。

　　CR-NET(CREATOR控制信號) 傳輸距離800米。

       好了，以上內容就是飛暢科技關于視頻光端機各種視頻接口及傳輸距離這個問題的相關詳細介紹，希望能對大家有所幫助！飛暢科技長期致力于為客戶提供光端機、電話光端機、武警光端機、智慧磐石項目、光纖收發器、工業以太網交換機、協議轉換器、串口服務器等工業網絡通信產品，已成為國內工業通信領域的領導品牌。歡迎前來了解、交流，咨詢熱線：0571-8700-7140。
