雙絞線傳輸常見問題解答

瀏覽次數：發布時間：2020-01-19

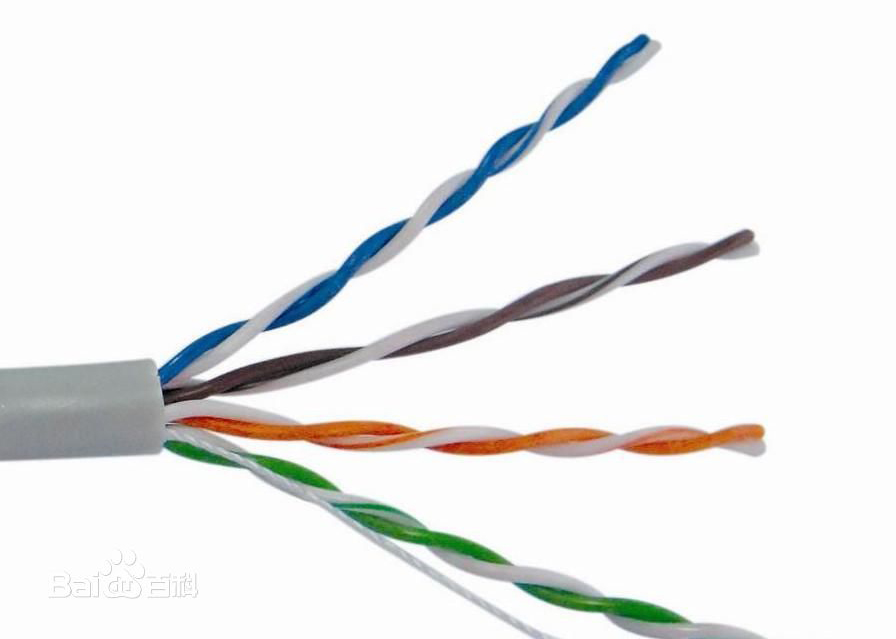

        雙絞線（twisted pair，TP）是一種綜合布線工程中最常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，有效降低信號干擾的程度。那么，雙絞線在傳輸過程中會有哪些問題呢？接下來我們就跟隨飛暢科技的小編一起來看看吧！

        問題一：雙絞線傳輸器使用何種線纜？
        答：請選用五類或五類以上的非屏蔽雙絞線（UTP CAT5 24AWG 常規銅線線徑為0.5mm) ，線纜類別越高，傳輸效果越好。五類屏蔽雙絞線（STP CAT5 24AWG）可以在一些強電磁干擾等特殊的情況下使用，但會縮短傳輸距離。三、四類非屏蔽雙絞線也可以使用，但圖象效果、傳輸距離和抗干擾性能下降很多。平行不絞合在一起（例如平行電話線）的線纜及兩根各自屏蔽的線纜，不建議使用。要根據不同的使用環境，選用不同的線纜，如室內線纜、室外線纜、阻水線纜等。

        問題二：在綜合布線時可否把雙絞線和其它線纜放在一起（例如捆在一起）？
        答：在施工布線時，可與一般電話線、計算機網絡線、同軸電纜線、光纖一起傳輸；但盡量避免與電源線一起傳輸，如在一管道內傳輸，盡量保持相互間距離在50cm以上，特別是高壓大功率電源線。
雙絞線傳輸常見問題解答
        問題三：可否利用現有計算機網絡線來傳送視頻、音頻、數據信號？
        答：只要使用沒有使用到的一對絞線就可以用來傳送視頻、音頻、數據；一般計算機都利用網絡線中的兩對絞線來傳輸以太網等信號，另外兩對線就可以傳送視頻、音頻、數據。但傳送的信號不可以經過HUB、交換機等其它設備。

        問題四：雙絞線接頭處如何連接？
        答：一箱網線正常為305米（1000ft），每箱網線間相互連接時，不要直接擰在一起，如果連接不好，接觸電阻過大，影響傳輸效果，甚至無法傳輸。連結時，按照顏色一一對應，用烙鐵焊在一起，外面用絕緣膠帶包好，防止短路；如室外連接，要做好防水處理。我們建議用戶定制線纜，可以根據不同長度做不同選擇。

        問題五：如何模擬真實使用環境來試驗雙絞線傳輸設備？
        答：可以使用一箱線來模擬真實環境。一箱線一般為300米左右，可以分別連成300米、600米、900米、1200米（一根共有4對線，最長1200米，若再長需兩箱線）。應使信號在一根線里傳輸時處于同一個方向。

        問題六：一根雙絞線可以傳哪種組合的信號？
        答：一根非屏蔽五類或五類以上雙絞線一般有四對雙絞線，可以傳輸4路視頻；總之1對線可以傳輸一路信號，4對線可以傳輸4路信號（例如可以傳輸4路視頻或4路音頻或4路數據或這三個信號的任意組合），另外大對數雙絞線還可以傳輸更多的信號。

        問題七：雙絞線可以傳電源嗎？
        答：可以傳輸?shù)蛪汗╇婋娫?，?2VDC、24VAC等。但是你要保證傳過來的電源符合設備的要求。如設備工作電源是10-12VDC，電流是50MA，雙絞線內阻為10Ω/100米（實際使用要測量），若傳送的電源是12VDC，要保證設備的使用正常，你只好傳送電源在200米以內。但我們不建議用戶使用雙絞線傳輸電源。

        問題八：6類非屏蔽雙絞線可以使用嗎？
        答：可以。只要是5類或5類以上的UTP，均可使用。

        問題九：是否可以使用非雙絞線（比如平行線）？
        答：我們有一些用戶使用非雙絞線，但是傳輸?shù)木嚯x很短。所以，我們建議用戶不要使用非雙絞線，以免影響傳輸距離和圖象效果。

        問題十：雙絞線視頻傳輸設備支持中間抽頭的橋接連接方式嗎？
        答：雙絞線視頻傳輸設備適合于點到點直接連接，不要使用從雙絞線中間抽頭的橋接連接方式。如果用戶從雙絞線中間取出一對線纜時，必須將該對線后面多余的線纜斷開。

        好了，以上內容就是飛暢科技關于雙絞線傳輸常見問題的相關詳細介紹，希望能對大家有所幫助！飛暢科技長期致力于為客戶提供光端機、工業級光纖收發器、工業以太網交換機、協議轉換器、串口服務器等工業網絡通信產品，已成為國內工業通信領域的領導品牌。歡迎前來了解、交流，咨詢熱線：0571-8700-7140，400-0505-571。
