8E1 PDH光端機主要功能特點及技術參數詳解！

瀏覽次數：發布時間：2020-01-18

        8E1 PDH光端機采用自主知識產權的大規模集成電路，應用時分復用技術，將E1信號混合編碼后在一對光纖上傳輸。使用該芯片設計的產品采用單板設計，集成度高，體積小，功耗低，工作可靠，安裝使用方便。接下來我們就來為大家詳細介紹下pdh光端機的主要功能特點及技術參數，一起來看看吧！

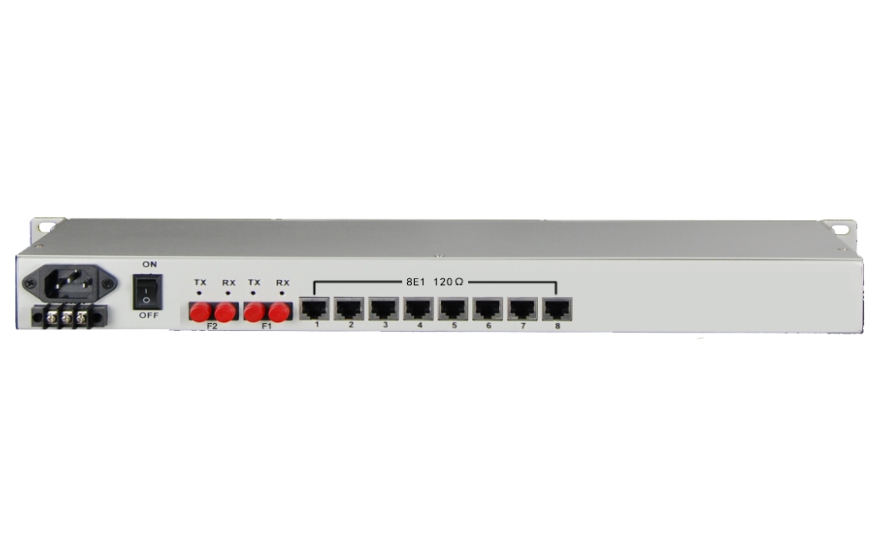

8E1PDH光端機主要功能特點及技術參數詳解！
一、主要功能與特點
· 提供8路E1業務口 ，全數字時鐘恢復和平滑鎖相技術
· 提供RS232網管接口，支持統一網管；
· 提供RS485網管級聯接口，多臺設備可通過同一終端網管
· 雙電源供電，互為熱備份,可選AC220V,DC 48V等
· 提供完善的本端/對端告警監控，三色燈指示
· 支持本端/遠端E1支路環回
· 提供一路公務電話
· 提供透明RS232數據通道，速率為300-19.2Kbit/s自適應
二、參數及技術指標
2.1 光接口
· 波長：1310nm（標準機型）
· 發光功率：≥－12dBm
· 接收靈敏度：≤－37dBm(BER≤10-11)
· 接口方式：FC
2.2 E1接口
· 設備有8路E1接口，符合G.703建議
· 速率：2048Kbps ±50ppm
· 碼型：HDB3
· 阻抗：75Ω（非平衡）或120Ω（平衡）
· 抖動：符合G.742 G.823建議
· 輸入口允許衰減： 0～6dB
· E1接頭：DB37
2.3 以太網接口
·接口速率：10/100自適應
接口協議：IEEE802.3，IEEE802.3U，IEEE802.1d，IEEE802.1Q
物理接口：RJ45
2.4 RS232接口
· 8E1 PDH光端機提供2路RS232接口，接口定義如下：
· 1路RS232供網管系統使用，速率為9600bit/s,DCE方式
· 1路RS232供用戶使用,速率為300--19.2Kbit/s自適應，DCE方式
· 2路RS232共用一個DB9接頭
2.5 RS485接口
· 用于級聯網管，可同時監管32臺設備
· 接口方式：2路RJ45接口分別用于上行級聯和下行級聯
· 速 率：9600bit/s
2.6 公務電話
· 四線手柄話機（RJ11接口）
· 不占用E1通道
2.7 電源
· 設備可采用雙電源供電，互為熱備份，
· AC 220V：220V交流輸入
· DC 48V：48V直流輸入
·整機功耗 <10W
2.8 工作環境
· 工作溫度： 0～45℃
· 相對濕度： ≤95%（25℃時）
· 大氣壓力： 70～106Kpa
2.9 外形尺寸和重量
· 外形尺寸：438mm（寬）×150mm（深）×44mm（高）

        好了，以上內容就是飛暢科技關于8E1 PDH光端機主要功能特點及技術參數的詳細介紹，希望能對大家有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
