光傳輸設備，光端機在光通信系統中的應用及常見故障問題分析
瀏覽次數：發布時間：2019-12-10

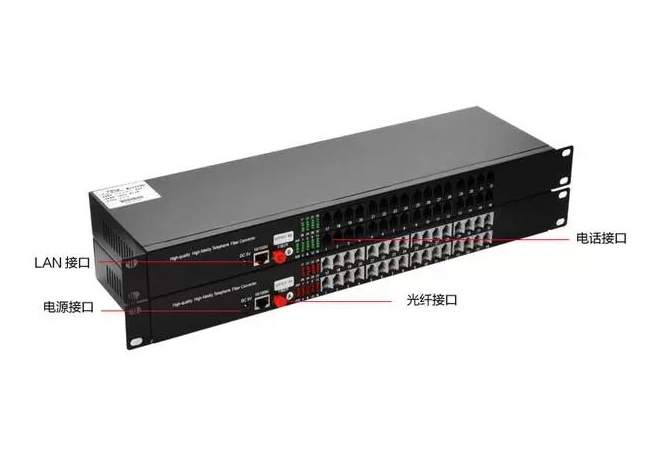

光端機是光通信系統中的傳輸設備，主要是進行光電轉換及傳輸功用。一般用于電信、電力、監控、工業控制、視頻傳輸?shù)裙δ埽诟鱾€(gè)行業有著廣泛的應用。常說的光端機指的是用于監控系統用來傳輸視頻、數據、以太網、音頻等綜合信息的光端機。主要分
模擬光端機和
數字光端機?；趥鬏?shù)慕橘|(zhì)的不同有單模光端機和多模光端機之分。接下來就由
飛暢科技來為大家詳細介紹下光端機在光通信系統中的應用及常見故障，感興趣的朋友就一起來了解下吧！
數字光端機是將所要傳輸?shù)膱D像、語音以及數據信號進行數字化處理，再將這些數字信號進行復用處理，使多路低速的數字信號轉換成一路高速信號，并將這一信號轉換成光信號。在接收端將光信號還原成電信號，還原的高速信號分解出原來的多路低速信號，最后再將這些數據信號還原成圖像、語音以及數據信號。模擬光端機就是將要傳輸?shù)男盘?hào)進行幅度或頻率調制然后將調制好的電信號轉化成光信號。在接收端將光信號還原成電信號，再把信號進行解調，還原出圖像、語音或數據信號。
數字光端機傳輸信號質量高，沒有模擬調頻、調相、調幅光端機多路信號同傳時的交調干擾嚴重、容易受環境影響、傳輸質量低劣、長期工作穩定性差的缺點，因此，數字光端機將逐漸取代模擬光端機。
目前在高速公路、交通、電子警察、監控、安防、工業自動化、電力、海關、水利、銀行等領域，視頻圖像、音頻、數據、以太網等光端機已開始普遍大量應用。
光端機在安防監控中的應用
光端機在安防中的作用，主要還是起到光端機本身的傳輸作用。光端機的作用是把一些傳輸距離比較近的信號轉換為傳輸距離相對較遠的信號進行傳輸，主要的作用是增加傳輸距離和在監控中起到節約成本的作用(多路視頻信號可以用一根光纖傳輸)。
光端機在使用過程中也會出現一些故障，以下是光端機常見的故障和解決方法，看看專家是如何解決的。
沒有視頻信號
1、檢查各設備是否供電正常。
2、檢查接收端對應通道視頻指示燈是否點亮，
若指示燈點亮(燈亮證明此時該通道已有視頻信號輸出)。則檢查接收端到監視器或DVR等終端設備間的視頻電纜是否連接好，視頻接口連接是否松動或有虛焊等情況。
接收端視頻指示燈不亮，檢查前端對應通道視頻指示燈是否點亮。(建議對光接收機重新上電以保證視頻信號的同步性)
若以上方法不能排除故障且有同型號的設備時，可以采用替換檢查法(要求設備具有互換性)，即將光纖接到另一端工作正常的接收機或更換遠端的發射機可以準確地判斷故障設備。
畫面出現干擾雪花
1、檢查尾纖是否有彎折過度的地方(特別是多模傳輸?shù)臅r(shí)候應盡量讓尾纖舒展開切勿過度彎折)。
2、檢測光口和終端盒法蘭盤連接處是否連接可靠法蘭磁芯是否破損等。
3、光口和尾纖是否過臟應用酒精和棉花清潔待干后再插入。
4、鋪設線路時視頻傳輸線纜盡量選用屏蔽性好傳輸質量較好的75-5電纜且應盡量避開交流線路以及其他容易引起電磁干擾的物體。
沒有控制信號或者信號不正常
1、對照產品手冊數據端口定義檢查數據線是否連接正確且牢固可靠。特別是控制線的正負極有沒有接反。
2、檢查控制設備(計算機,鍵盤或DVR等)所發出的控制數據信號格式是否和光端機所支持的數據格式一致，波特率是否超過光端機所支持的范圍(0-100Kbps)。
3、對照產品手冊數據端口定義檢查數據線是否連接正確且牢固可靠。特別是控制線的正負極是否接反。
某支路輸入信號消失
1、觀察光端機告警信息，發現方向的2／8復用板有紅燈亮，同時，監測告警板I1燈亮，說明該板2M1支路故障。
2、判斷是光端機支路單元故障，還是程控機房到光端機輸入接口故障，有兩種方法可判定：第一種，將該支路輸入端口自環，若故障未消失，為該支路單元故障；若故障消失則為程控機房側故障。第二種，在該支路輸入端口用傳輸性能分析儀在線監測，若"碼入正常"，則為光端機支路單元故障；若"碼入中斷"則為程控機房側。例如用第一種方法判斷出為程控機房側故障。
3、進一步在數字分配架B點用傳輸分析儀在線測試為"碼入中斷"，說明故障在
交換機單元——數字分配架輸入端口之間。
4、立即通知程控機房人員觀察交換機狀態。發現至羌白電路的中繼板有告警燈亮，立即換板，告警消失，電路暢通。
這個故障屬于交換機相關數字中繼單元發信無輸出導致。這種故障還時常發生在交換機與光端機之間纜線的接頭上。需立即用備用線搶通電路。
光接收故障
1、觀察雙方光端機告警信息
觀察光端機，發現光板告警燈紅、黃燈交替閃亮，時亮?xí)r滅；監測告警盤I7、I8燈亮。這些信息表明大荔收到10—3和10—6碼信息；觀察羌白光中繼機，無任何告警信息。這些表明這是單方向光路故障。
2、判斷是光板故障還是光纜故障，有3種方法：a.分別用備板將雙方光板換之故障未消失，說明故障為光纜故障，否則，為設備故障。b.用光功率計分別測光發、光收功率，也可判斷出是光板還是光纜故障。c.用尾纖＋光衰耗器在光板收發自環也可判斷出是光板還是光纜故障。本人用第一種方法判斷出為光纜故障。
3、若光纜有備用纖芯，可換之試；若無備用纖芯，需再仔細判斷是尾纖，還是戶外光纜?因?yàn)槭菃涡竟饫|不好，且未根本斷，戶外纜斷的可能性較小，先查尾纖較妥。
好了，以上內容就是飛暢科技關于
光端機在光通信系統中的應用及常見故障問題分析的相關詳細介紹，希望能對你有所幫助！飛暢科技20年專業從事光端機、
